NAREX ZDANICE | Каталог NAREX ZDANICE 2015 Инструмент для обработки резьбы (Всего 126 стр.)

Накатка внутренней резьбы бесстружечными метчиками Преимущества процесса обработки Без образования стружки Более высокая точность и низкая шероховатость

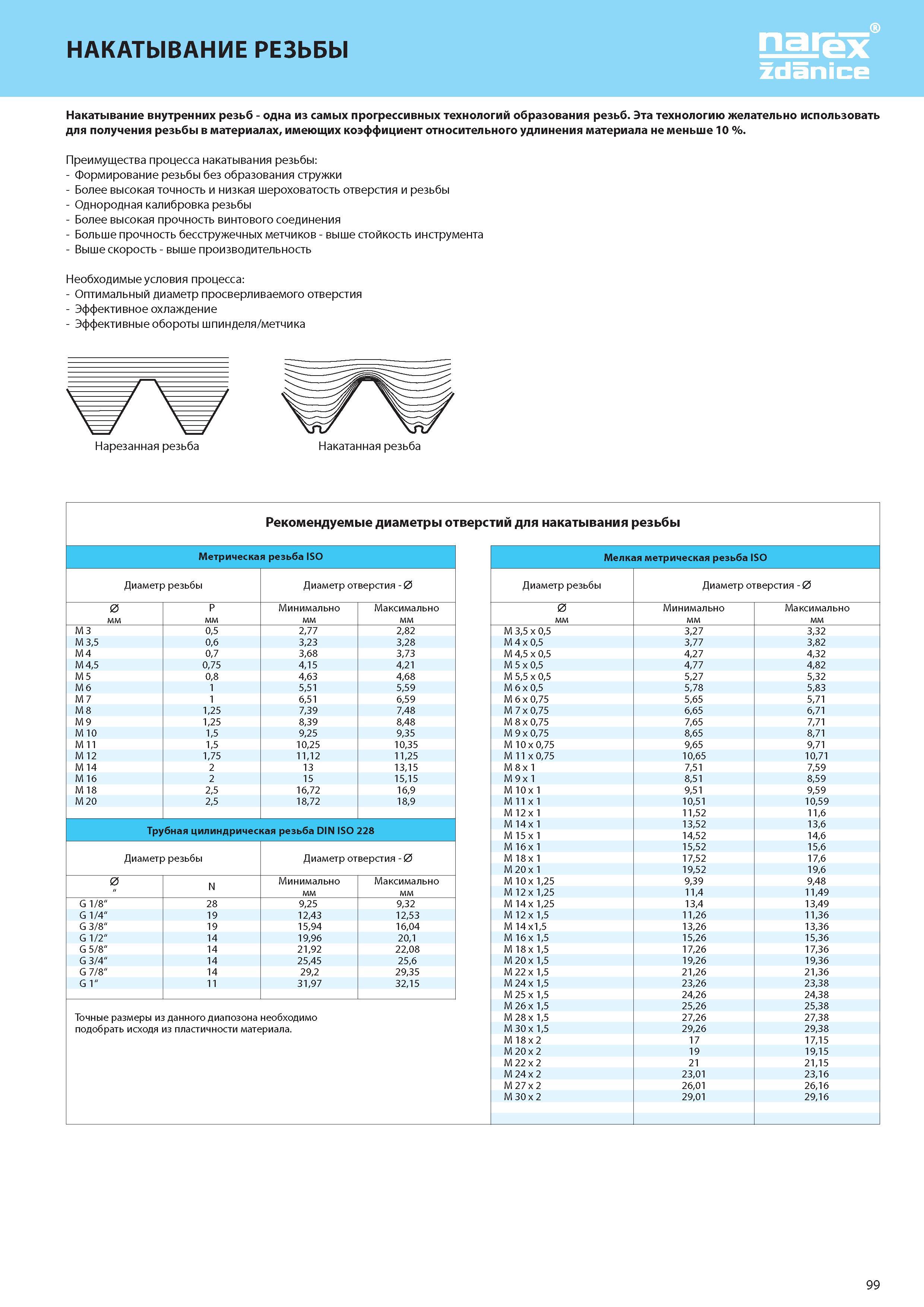

104 Каталог NAREX ZDANICE 2015 Инструмент для обработки резьбы Метчики Плашки Издание 27 Стр.99

104 Накатка внутренней резьбы бесстружечными метчиками Преимущества процесса обработки Без образования стружки Более высокая точность и низкая шероховатость Каталог NAREX ZDANICE 2015 Инструмент резьбовой Метчики машинные и ручные Раскатники бесстружечные метрические и дюймовые Плашки круглые из Чешской Республики Издание 27 Стр. 99

Накатка внутренней резьбы бесстружечными метчиками Преимущества процесса обработки Без образования стружки Более высокая точность и низкая шероховатость

Накатка внутренней резьбы бесстружечными метчиками Преимущества процесса обработки Без образования стружки Более высокая точность и низкая шероховатость _ Относительное удлинение обрабатываемого материала должно быть не меньше 10 процентов НАКАТЫВАНИЕ РЕЗЬБЫ NAREX Zdanice Накатывание внутренних резьб - одна из самых прогрессивных технологий образования резьб. Эта технологию желательно использовать для получения резьбы в материалах, имеющих коэффициент относительного удлинения материала не меньше 10 %. Преимущества процесса накатывания резьбы: - Формирование резьбы без образования стружки - Более высокая точность и низкая шероховатость отверстия и резьбы - Однородная калибровка резьбы - Более высокая прочность винтового соединения - Больше прочность бесстружечных метчиков - выше стойкость инструмента - Выше скорость - выше производительность Необходимые условия процесса: - Оптимальный диаметр просверливаемого отверстия - Эффективное охлаждение - Эффективные обороты шпинделя/метчика Нарезанная резьба Накатанная резьба Рекомендуемые диаметры отверстий для накатывания резьбы Метрическая резьба ISO Диаметр резьбы Диаметр отверстия - 0 0 P Минимально Максимально мм мм мм мм M 3 0,5 2,77 2,82 M 3,5 0,6 3,23 3,28 M 4 0,7 3,68 3,73 M 4,5 0,75 4,15 4,21 M 5 0,8 4,63 4,68 M 6 1 5,51 5,59 M 7 1 6,51 6,59 M 8 1,25 7,39 7,48 M 9 1,25 8,39 8,48 M 10 1,5 9,25 9,35 M 11 1,5 10,25 10,35 M 12 1,75 11,12 11,25 M 14 2 13 13,15 M 16 2 15 15,15 M 18 2,5 16,72 16,9 M 20 2,5 18,72 18,9 Трубная цилиндрическая резьба DIN ISO 228 Диаметр резьбы Диаметр отверстия - 0 0 N Минимально мм Максимально мм G 1/8" 28 9,25 9,32 G 1/4" 19 12,43 12,53 G 3/8" 19 15,94 16,04 G 1/2" 14 19,96 20,1 G 5/8" 14 21,92 22,08 G 3/4" 14 25,45 25,6 G 7/8" 14 29,2 29,35 G 1" 11 31,97 32,15 Точные размеры из данного диапозона необходимо подобрать исходя из пластичности материала. Мелкая метрическая резьба ISO Диаметр резьбы Диаметр отверстия - 0 0 Минимально Максимально мм мм мм M 3,5 x 0,5 3,27 3,32 M 4 x 0,5 3,77 3,82 M 4,5 x 0,5 4,27 4,32 M 5 x 0,5 4,77 4,82 M 5,5 x 0,5 5,27 5,32 M 6 x 0,5 5,78 5,83 M 6 x 0,75 5,65 5,71 M 7 x 0,75 6,65 6,71 M 8 x 0,75 7,65 7,71 M 9 x 0,75 8,65 8,71 M 10 x 0,75 9,65 9,71 M 11 x 0,75 10,65 10,71 M 8 x 1 7,51 7,59 M 9 x 1 8,51 8,59 M 10 x 1 9,51 9,59 M 11 x 1 10,51 10,59 M 12 x 1 11,52 11,6 M 14 x 1 13,52 13,6 M 15 x 1 14,52 14,6 M 16 x 1 15,52 15,6 M 18 x 1 17,52 17,6 M 20 x 1 19,52 19,6 M 10 x 1,25 9,39 9,48 M 12 x 1,25 11,4 11,49 M 14 x 1,25 13,4 13,49 M 12 x 1,5 11,26 11,36 M 14 x1,5 13,26 13,36 M 16 x 1,5 15,26 15,36 M 18 x 1,5 17,26 17,36 M 20 x 1,5 19,26 19,36 M 22 x 1,5 21,26 21,36 M 24 x 1,5 23,26 23,38 M 25 x 1,5 24,26 24,38 M 26 x 1,5 25,26 25,38 M 28 x 1,5 27,26 27,38 M 30 x 1,5 29,26 29,38 M 18 x 2 17 17,15 M 20 x 2 19 19,15 M 22 x 2 21 21,15 M 24 x 2 23,01 23,16 M 27 x 2 26,01 26,16 M 30 x 2 29,01 29,16 99 Данную технологию желательно использовать для получения резьбы в материалах, имеющих коэффициент




См.также / See also :

Накатка внутренней резьбы / Cold forming roll taps

Метчики для нарезания резьбы / Thread taps for metal

Нарезание резьбы метчиком / Tapping

Диаметр отверстия под резьбу / Tap drill sizes

Дюймовые размеры в мм / Inches to mm Conversion table

Группы конструкционных материалов / Workpiece material groups

Резьбонарезные патроны для метчиков / Tapping chucks



NAREX ZDANICE

Каталог NAREX ZDANICE 2015 Инструмент резьбовой Метчики машинные и ручные Раскатники бесстружечные метрические и дюймовые Плашки круглые из Чешской Республики Издание 27
Каталог
NAREX ZDANICE
2015
Инструмент
для обработки
резьбы
Издание 27
(126 страниц)





Каталоги инструмента и оснастки для металлообработки на станках /
Cutting tools and tooling system catalogs



Каталог NAREX ZDANICE 2015 Инструмент для обработки резьбы (Всего 126 стр.)

101 РЕЗЬБА - ПРЕДМЕТНЫЙ УКАЗАТЕЛЬ NAREX Zdanice Унифицированная резьба Профиль Символ Описание Показания к применению Норма Целевое использование UN Каталог NAREX ZDANICE 2015 Инструмент резьбовой Метчики машинные и ручные Раскатники бесстружечные метрические и дюймовые Плашки круглые из Чешской Республики Издание 27 Стр. 96101 102 РЕЗЬБА - ПРЕДМЕТНЫЙ УКАЗАТЕЛЬ Английская резьба Профиль Символ Описание Показания к применению Норма Целевое использование BSW W 1/4-20 BSF Станд Каталог NAREX ZDANICE 2015 Инструмент резьбовой Метчики машинные и ручные Раскатники бесстружечные метрические и дюймовые Плашки круглые из Чешской Республики Издание 27 Стр. 97102 103 ДОПУСК РЕЗБЫ Классы допуска метчиков для метрической резьбы NAREX Zdanice Класс допуска метчика Поля допуска для внутренней резьбы Класс 1 ISO 1 Каталог NAREX ZDANICE 2015 Инструмент резьбовой Метчики машинные и ручные Раскатники бесстружечные метрические и дюймовые Плашки круглые из Чешской Республики Издание 27 Стр. 98103 105 ТАБЛИЦА РАЗМЕРНОСТИ РЕЗЬБЫ NAREX Zdanice Резьба D1 макс D 1 мин d P 5H 6H 7H 5H, 6H, 7H M 24 1,00 23,107 23,153 23,217 22,917 M 25 2,00 23,135 23 Каталог NAREX ZDANICE 2015 Инструмент резьбовой Метчики машинные и ручные Раскатники бесстружечные метрические и дюймовые Плашки круглые из Чешской Республики Издание 27 Стр. 100105 106 ТАБЛИЦА РАЗМЕРНОСТИ РЕЗЬБЫ D основной диаметр гаечной резьбы D2 диаметр шага гаечной резьбы D1 основной диаметр гаечной резьбы P шаг резца N дюйм Каталог NAREX ZDANICE 2015 Инструмент резьбовой Метчики машинные и ручные Раскатники бесстружечные метрические и дюймовые Плашки круглые из Чешской Республики Издание 27 Стр. 101106 107 ТАБЛИЦА РАЗМЕРНОСТИ РЕЗЬБЫ NAREX Zdanice Резьба D мин D 1 мин D1 макс d - N d Г) P 3B, 2B, 1B 3B 2B, 1B 1 - 64 0,073 0,397 1,854 1,425 1,582 1,58 Каталог NAREX ZDANICE 2015 Инструмент резьбовой Метчики машинные и ручные Раскатники бесстружечные метрические и дюймовые Плашки круглые из Чешской Республики Издание 27 Стр. 102107



---

---
