MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

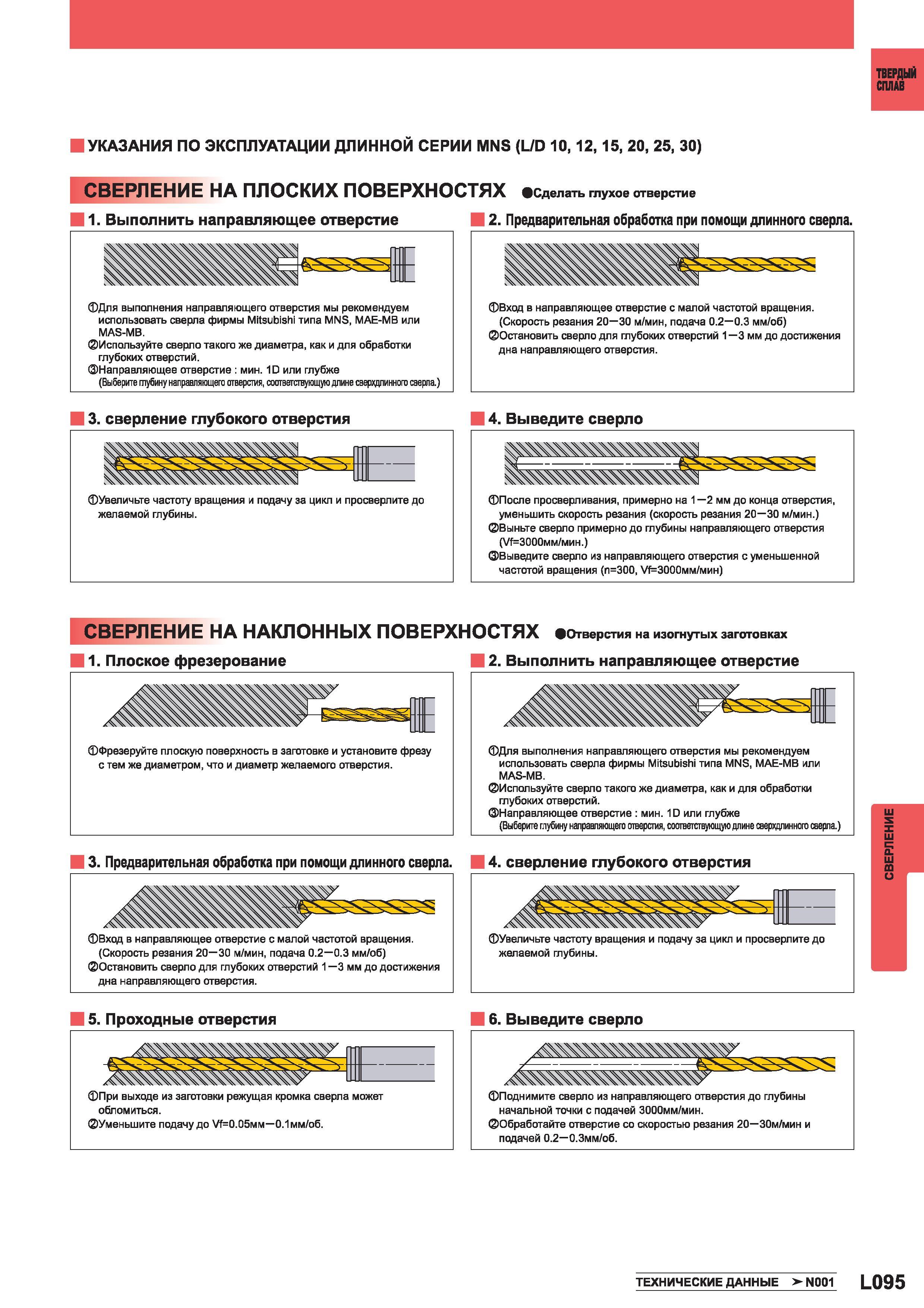

Наглядные указания японской промышленной компании Митсубиси по построению технологического процесса при сверлении отверстий

1173 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.L095

1173 Наглядные указания японской промышленной компании Митсубиси по построению технологического процесса при сверлении отверстий Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. L095

Наглядные указания японской промышленной компании Митсубиси по построению технологического процесса при сверлении отверстий

Наглядные указания японской промышленной компании Митсубиси по построению технологического процесса при сверлении отверстий _ на плоских и наклонных поверхностях твердосплавными сверлами длинной серии Сделать глухое отверстие 1. Выполнить направляющее отверстие 2. Предварительная обработка при помощи длинного сверла. Для выполнения направляющего отверстия мы рекомендуем использовать сверла фирмы Mitsubishi типа MNS МАЕ-МВ или MAS-MB. Используйте сверло такого же диаметра как и для обработки глубоких отверстий. Направляющее отверстие мин. 1D или глубже (Выберите глубину направляющего отверстая соответствующую длине свервдпинного сверла.) 3. сверление глубокого отверстия Вход в направляющее отверстие с малой частотой вращения. (Скорость резания 20 30 м/мин подача 0.2 0.3 мм/об) Твердый сплав Остановить сверло для глубоких отверстий 1 3 мм до достижения дна направляющего отверстия. 4. Выведите сверло После просверливания примерно на 1 2 мм до конца отверстия уменьшить скорость резания (скорость резания 20 30 м/мин.) Выньте сверло примерно до глубины направляющего отверстия ( ЯЗ мм/мин.) Выведите сверло из направляющего отверстия с уменьшенной частотой вращения (п300 Л3000мм/мин) Сверление НА НАКЛОННЫХ ПОВЕРХНОСТЯХ отверстия на изогнутых заготовках 11. Плоское фрезерование 2. Выполнить направляющее отверстие Для выполнения направляющего отверстия мы рекомендуем использовать сверла фирмы Mitsubishi типа MNS МАЕ-МВ или MAS-MB. Используйте сверло такого же диаметра как и для обработки глубоких отверстий. Направляющее отверстие мин. 1D или глубже (Выберите глубину направляющего отверстия соответствующую длине свервдпинного сверпа.) 3. Предварительная обработка при помощи длинного сверла. 4. сверление глубокого отверстия Вход в направляющее отверстие с малой частотой вращения. (Скорость резания 20 30 м/мин подача 0.2 0.3 мм/об) Остановить сверло для глубоких отверстий 1 3 мм до достижения дна направляющего отверстия. 5. Проходные отверстия При выходе из заготовки режущая кромка сверла обломиться. Уменьшите подачу до Vf0.05MM 0.1 мм/об. может Увеличьте частоту вращения и подачу за цикл и просве желаемой глубины. рлите до 16. Выведите сверло Поднимите сверло из направляющего отверстия до глубины начальной точки с подачей З мм/мин. Обработайте отверстие скоростью резания 20 ЗОм/мин и подачей 0.2 О.Змм/об. ТЕХНИЧЕСКИЕ ДАННЫЕ N001 L095 Сверление УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ ДЛИННОЙ СЕРИИ MNS L/D 10 12 15 20 25 30 Сверление НА ПЛОСКИХ ПОВЕРХНОСТЯХ




См.также / See also :

Сверла Конструкция / Parts of a drill

Скорость резания от диаметра Таблица / Surface speed to RPM conversion

Формулы для расчета сверления / Formulas for drilling

Диаметр отверстия под резьбу / Tap drill sizes

Сверление отверстий в металле / Drill a hole in metal

Оснастка для сверлильных и фрезерных станков / Tool holders for drilling and milling

Перевод дюймов в мм Таблица / Inches to mm Conversion table

Обработка глубоких отверстий / Deep hole drilling


Сверла Mitsubishi монолитные, с напайными и сменными режущими пластинами





Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

1170 Монолитные твердосплавные свёрла Mitsubishi MI IS Диаметр сверла D1 (мм) S i (I d) Наличие Обозначение Размеры (мм)H TF15 L1 L2 L3 L9 D4 3 MNS192 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0921170 1171 Сверление Рекомендуемые режимы резания Mitsubishi Тип LB Обрабатываемый материаг Алюминиевые сплавы (Si5%) Алюминиевые сплавы (5% Si 10%) Алюмини Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0931171 1172 Монолитные твердосплавные свёрла Mitsubishi УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ СЕРИИ MNS L/ D 3 5 8 Крепление сверла Цанговый патрон с упорным подшипником Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0941172 1174 Механическая обработка чугуна алюминия и алюмиевых сплавов на металлорежущих станках Монолитные твердосплавные спиральные сверла Mitsubishi МАЕ MAS Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0961174 Механическая обработка чугуна алюминия и алюмиевых сплавов на металлорежущих станках Монолитные твердосплавные спиральные сверла Mitsubishi МАЕ MAS1175 Стандартные размеры отверстий для резьбонакатных метчиков Диаметр сверла 1 (мм) Глубиа сверления (l d) 0 1 - ft Наличие Обозначение Размеры (мм) Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0971175 1176 Монолитные твердосплавные свёрла Mitsubishi МАЕMAS Диаметр сверла 1 (мм) Глубина (I d) Охлаждение 1 (Внут Нар ) Наличие Обозначение Размеры (мм) Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0981176
