HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

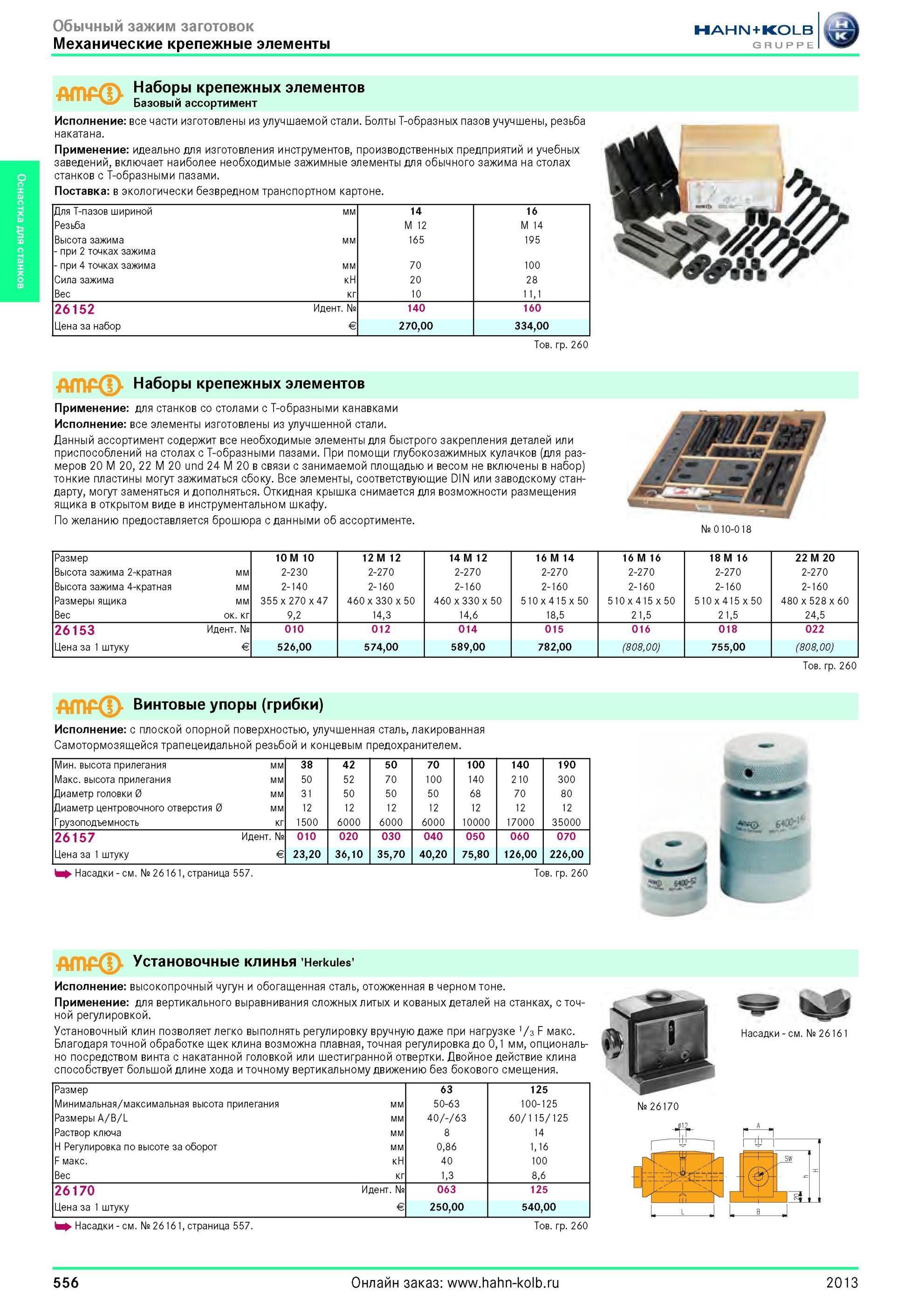

556 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.556

556 Наборы крепежных элементов от Hahn Kolb Базовый ассортимент Исполнение все части изготовлены из улучшаемой стали. Болты T-образных пазов учучшены, рез Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 556

Наборы крепежных элементов от Hahn Kolb Базовый ассортимент Исполнение все части изготовлены из улучшаемой стали. Болты T-образных пазов учучшены, рез

Наборы крепежных элементов от Hahn Kolb Базовый ассортимент Исполнение все части изготовлены из улучшаемой стали. Болты T-образных пазов учучшены, резьба накатана. Применение идеально для изготовления инструментов, производственных предприятий и учебных заведений, включает наиболее необходимые зажимные элементы для обычного зажима на столах станков с T-образными пазами. Поставка в экологически безвредном транспортном картоне. Для Т-пазов шириной мм 14 16 Резьба M 12 M 14 Высота зажима мм 165 195 при 2 точках зажима при 4 точках зажима мм 70 100 Сила зажима кН 20 28 Вес кг 10 11,1 26152 Идентификационный номер № 140 160 Цена за набор E 270,00 334,00 Товарная группа 260 лшрФ Наборы крепежных элементов Применение для станков со столами с T-образными канавками Исполнение все элементы изготовлены из улучшенной стали. Данный ассортимент содержит все необходимые элементы для быстрого закрепления деталей или приспособлений на столах с T-образными пазами. При помощи глубокозажимных кулачков (для размеров 20 M 20, 22 M 20 und 24 M 20 в связи с занимаемой площадью и весом не включены в набор) тонкие пластины могут зажиматься сбоку. Все элементы, соответствующие DIN или заводскому стандарту, могут заменяться и дополняться. Откидная крышка снимается для возможности размещения ящика в открытом виде в инструментальном шкафу. По желанию предоставляется брошюра с данными об ассортименте. № 010-018 Размер 10 M 10 12 M 12 14 M 12 16 M 14 16 M 16 18 M 16 22 M 20 Высота зажима 2-кратная мм 2-230 2-270 2-270 2-270 2-270 2-270 2-270 Высота зажима 4-кратная мм 2-140 2-160 2-160 2-160 2-160 2-160 2-160 Размеры ящика мм 355x 270 x47 460x 330 x 50 460 x330x 50 510x415x50 510x415x50 510x415x50 480 x 528x 60 Вес кг к. о 9,2 14,3 14,6 18,5 21,5 21,5 24,5 26153 Идентификационный номер № 010 012 014 015 016 018 022 Цена за 1 штуку 526,00 574,00 589,00 782,00 (808,00) 755,00 (808,00) Товарная группа 260 АШРф Винтовые упоры (грибки) Исполнение с плоской опорной поверхностью, улучшенная сталь, лакированная Cамотормозящейся трапецеидальной резьбой и концевым предохранителем. Мин. высота прилегания мм 38 42 50 70 100 140 190 Макс. высота прилегания мм 50 52 70 100 140 210 300 Диаметр головки 0 мм 31 50 50 50 68 70 80 Диаметр центровочного отверстия 0 мм 12 12 12 12 12 12 12 Грузоподъемность кг 1500 6000 6000 6000 10000 17000 35000 26157 Идентификационный номер № 010 020 030 040 050 060 070 Цена за 1 штуку E 23,20 36,10 35,70 40,20 75,80 126,00 226,00 h Насадки см. № 26161, страница 557. Товарная группа 260 Л(ПРф Установочные клинья Herkules' Исполнение высокопрочный чугун и обогащенная сталь, отожженная в черном тоне. Применение для вертикального выравнивания сложных литых и кованых деталей на станках, с точной регулировкой. Установочный клин позволяет легко выполнять регулировку вручную даже при нагрузке 1/3 F макс. Благодаря точной обработке щек клина возможна плавная, точная регулировка до 0,1 мм, опционально посредством винта с накатанной головкой или шестигранной отвертки. Двойное действие клина способствует большой длине хода и точному вертикальному движению без бокового смещения. Размер 63 125 Минимальная/максимальная высота прилегания мм 50-63 100-125 Размеры A/B/L мм 40/-/63 60/115/125 Раствор ключа мм 8 14 H Регулировка по высоте за оборот мм 0,86 1,16 F макс. кН 40 100 Вес кг 1,3 8,6 26170 Идентификационный номер № 063 125 Цена за 1 штуку E 250,00 540,00 0 Насадки см. № 26161 № 26170 J h Насадки см. № 26161, страница 557. Товарная группа 260 556 2013
