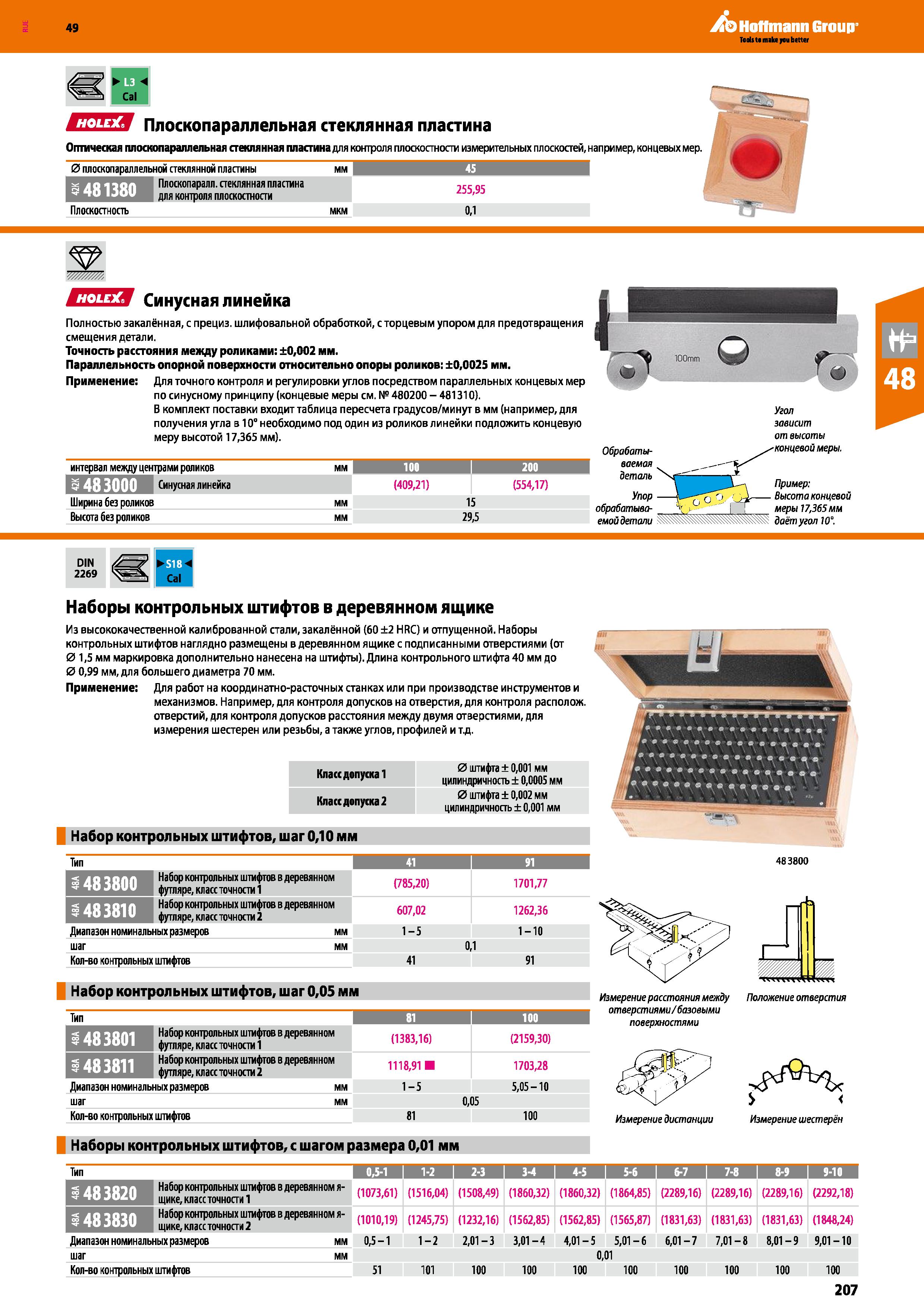

Наборы контрольных штифтов в деревянном ящике от Hoffmann Group Из высококачественной калиброванной стали, закалённой (60 ±2 MRC) и отпущенной _ Наборы контрольных штифтов наглядно размещены в деревянном ящике с подписанными отверстиями (от 0 1,5 мм маркировка дополнительно нанесена на штифты). Длина контрольного штифта 40 мм до 0 0,99 мм, для большего диаметра 70 мм. Применение: Для работ на координатно-расточных станках или при производстве инструментов и механизмов. Например, для контроля допусков на отверстия, для контроля располож. отверстий, для контроля допусков расстояния между двумя отверстиями, для измерения шестерен или резьбы, а также углов, профилей и т.д. Класс допуска 1 0 штифта ± 0,001 мм цилиндричность ± 0,0005 мм Класс допуска 2 0 штифта ± 0,002 мм цилиндричность ± 0,001 мм Набор контрольных штифтов, шаг 0,10 мм 483800 Тип Набор контрольных штифтов в деревянном футляре, класс точности 1 Набор контрольных штифтов в деревянном футляре, класс точности 2 Диапазон номинальных размеров мм шаг мм Кол-во контрольных штифтов Набор контрольных штифтов, шаг 0,05 мм 483800 (785,20) 607,02 1-5 41 0,1 1701,77 1262,36 1-10 91 Тип 81 I 100 I 1483801 Набор контрольных штифтов в деревянном футляре, класс точности 1 (1383,16) (2159,30) 1483811 Набор контрольных штифтов в деревянном футляре, класс точности 2 1118,91 1703,28 Диапазон номинальных размеров мм 1-5 5,05-10 шаг мм 0,05 Кол-во контрольных штифтов 81 100 Измерение расстояния между отверстиями базовыми поверхностями Измерение дистанции Положение отверстия ь < Измерение шестерён Наборы контрольных штифтов, с шагом размера 0,01 мм Тип 1 0,5-1 1 1-2 1 2-3 3-4 i 4-5 5-6 > 6-7 ; 7-8 i 8- 1 9-10 148 3820 Набор контрольных штифтов в деревянном я-щике, класс точности 1 (1073,61) (1516,04) (1508,49) (1860,32) (1860,32) (1864,85) (2289,16) (2289,16) (2289,16) (2292,18) 148 3830 Набор контрольных штифтов в деревянном я-щике, класс точности 2 (1010,19) (1245,75) (1232,16) (1562,85) (1562,85) (1565,87) (1831,63) (1831,63) (1831,63) (1848,24) Диапазон номинальных размеров мм 0,5-1 1-2 2,01-3 3,01-4 4,01-5 5,01-6 6,01-7 7,01-8 8,01-9 9,01-10 шаг мм 0,01 Кол-во контрольных штифтов 51 101 100 100 100 100 100 100 100 100 207 ЕШИ Плоскопараллельная стеклянная пластина Оптическая плоскопараллельная стеклянная пластина для контроля плоскостности измерительных плоскостей, например, концевых мер. 0 плоскопараллельной стеклянной пластины мм 45 I BPIfWfTfJl Плоскопаралл. стеклянная пластина для контроля плоскостности 255,95 Плоскостность мкм 0,1 W M ЕПЕШ Синусная линейка Полностью закалённая, с прециз. шлифовальной обработкой, с торцевым упором для предотвращения смещения детали. Точность расстояния между роликами: ±0,002 мм. Параллельность опорной поверхности относительно опоры роликов: ±0,0025 мм. Применение: Для точного контроля и регулировки углов посредством параллельных концевых мер по синусному принципу (концевые меры см. № 480200 - 481310). В комплект поставки входит таблица пересчета градусов минут в мм (например, для получения угла в 10° необходимо под один из роликов линейки подложить концевую меру высотой 17,365 мм). If т интервал между центрами роликов мм 100 I 200 I flifclllllll Синусная линейка (409,21) (554,17) Ширина без роликов мм 15 Высота без роликов мм 29,5 Упор обрабатываемой детали 100mm г£ Угол зависит от высоты концевой меры. Пример: Высота концевой меры 17,365 мм даётугол 10°. DIN 2269
