Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

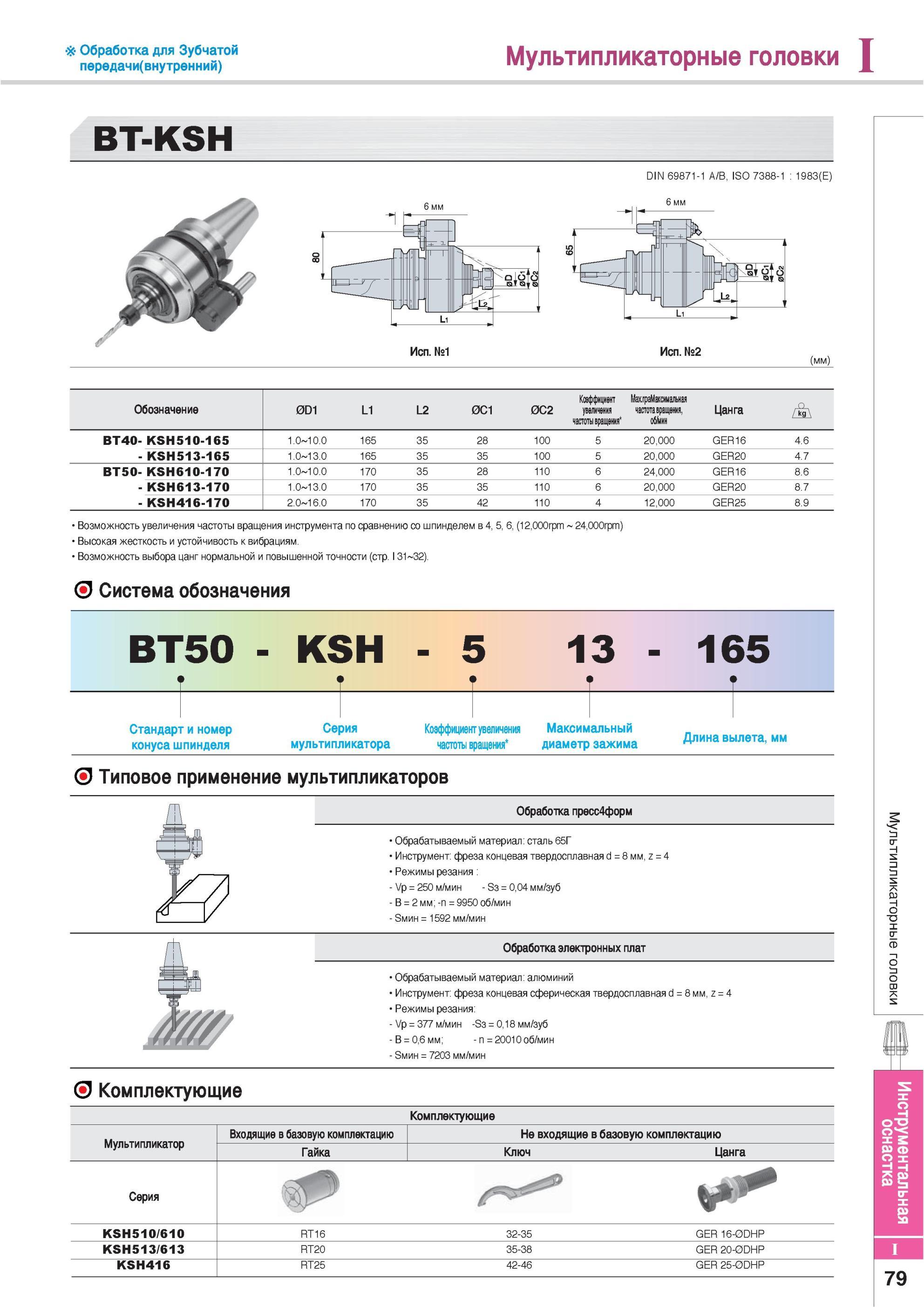

869 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I79

869 Мультипликаторные головки Korloy Инструментальная оснастка BT-KSH 6 мм DIN 69871-1 A/B ISO 7388-1 1983(E) 6 мм Исполнение №2 Обозначение Обработка для Зубч Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I79

Мультипликаторные головки Korloy Инструментальная оснастка BT-KSH 6 мм DIN 69871-1 A/B ISO 7388-1 1983(E) 6 мм Исполнение №2 Обозначение Обработка для Зубч

Мультипликаторные головки Korloy Инструментальная оснастка BT-KSH 6 мм DIN 69871-1 A/B ISO 7388-1 1983(E) 6 мм Исполнение №2 Обозначение Обработка для Зубчатой передачи (внутренний) Коэффициент увеличения частоты вращения МахграМаксимальная частота вращения об/Уин Цанга А BT40- KSH510-165 1.0 10.0 165 35 28 100 5 20,000 GER16 4.6 KSH513-165 1.0 13.0 165 35 35 100 5 20,000 GER20 4.7 BT50- KSH610-170 1.0 10.0 170 35 28 110 6 24,000 GER16 8.6 KSH613-170 1.0 13.0 170 35 35 110 6 20,000 GER20 8.7 KSH416-170 2.0 16.0 170 35 42 110 4 12,000 GER25 8.9 Возможность увеличения частоты вращения инструмента по сравнению шпинделем в 4 5 6 (12,000rpm 24,000rpm) Высокая жесткость и устойчивость к вибрациям. Возможность выбора цанг нормальной и повышенной точности (стр. 31 32). Система обозначения BT50 KSH 5 13 165 Стандарт и номер конуса шпинделя Серия мультипликатора Коэффициент увеличения частоты вращения Максимальный диаметр зажима Длина вылета мм Типовое применение мультипликаторов Обработка првсс4форм Обрабатываемый материал сталь 65Г Инструмент фреза концевая твердосплавная d = 8 мм z = 4 Режимы резания Vp = 250 м/мин S3 = 0,04 мм/зуб В = 2 мм -n = 9950 об/мин Smhh = 1592 мм/мин Обработка электронных плат Обрабатываемый материал алюминий Инструмент фреза концевая сферическая твердосплавная d = 8 мм z = 4 Режимы резания Vp = 377 м/мин -S3 = 0,18 мм/зуб В = 0,6 мм n = 20010 об/мин Smhh = 7203 мм/мин Комплектующие Комплектующие Мультипликатор Входящие в базовую комплектацию Не входящие в базовую комплектацию Гайка Ключ Цанга Серия KSH510/610 RT16 32-35 GER 16-0DHP KSH513/613 RT20 35-38 GER 20-0DHP KSH416 RT25 42-46 GER 25-0DHP 79
