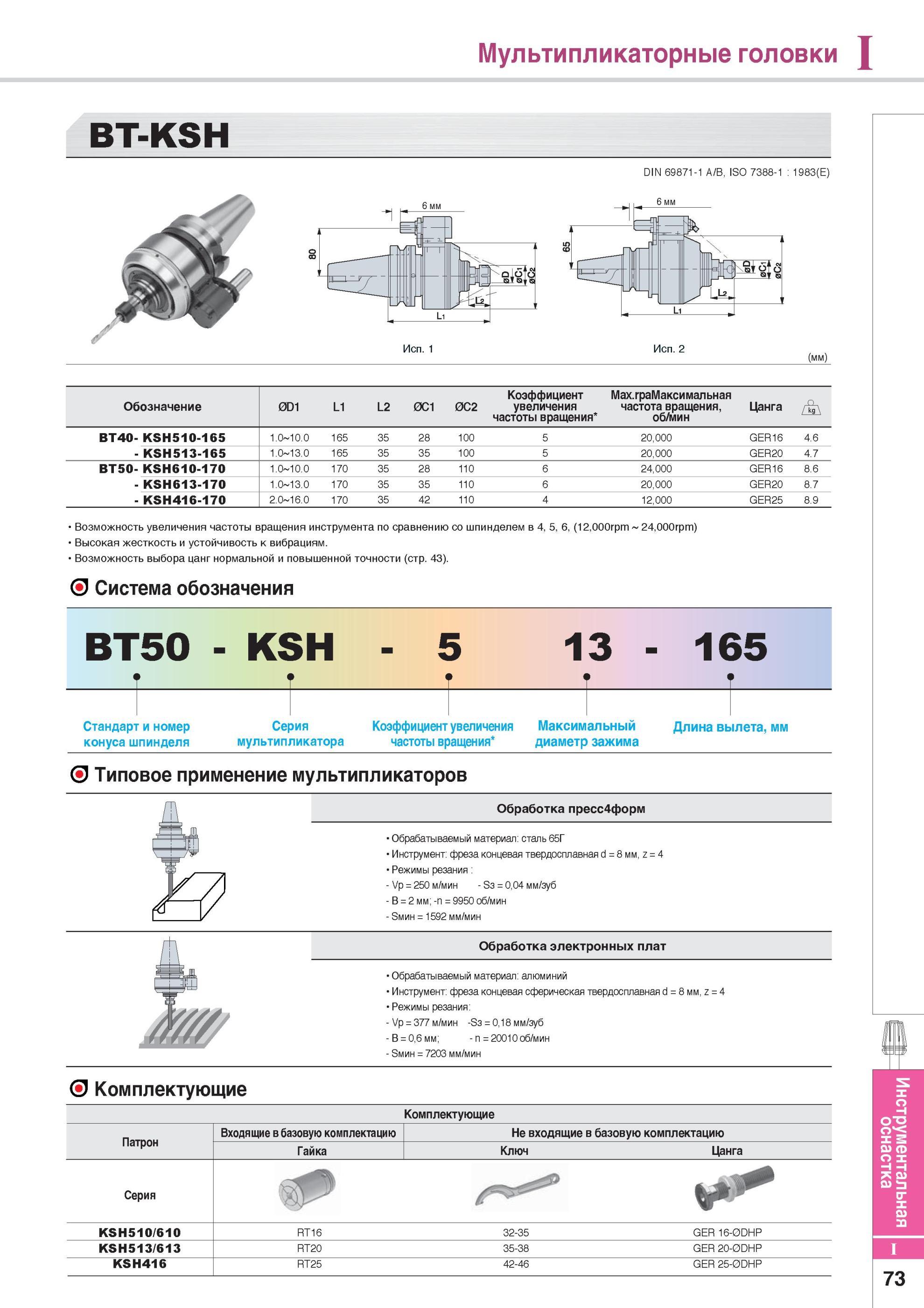

883 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.I73

883 Мультипликаторные головки BT-KSH DIN 69871-1 A/B, ISO 7388-1 1983(E) Исп 1 Исп 2 (мм) Обозначение 0D1 L1 L2 0C1 0C2 Коэффициент увеличения частоты вращения Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I73

Мультипликаторные головки BT-KSH DIN 69871-1 A/B, ISO 7388-1 1983(E) Исп 1 Исп 2 (мм) Обозначение 0D1 L1 L2 0C1 0C2 Коэффициент увеличения частоты вращения

Мультипликаторные головки BT-KSH DIN 69871-1 A/B, ISO 7388-1 1983(E) Исп. 1 Исп. 2 (мм) Обозначение 0D1 L1 L2 0C1 0C2 Коэффициент увеличения частоты вращения Мах.граМаксимальная частота вращения, об/мин Цанга BT40- KSH510-165 1.0 10.0 165 35 28 100 5 20,000 GER16 4.6 - KSH513-165 1.0 13.0 165 35 35 100 5 20,000 GER20 4.7 BT50- KSH610-170 1.0 10.0 170 35 28 110 6 24,000 GER16 8.6 - KSH613-170 1.0 13.0 170 35 35 110 6 20,000 GER20 8.7 - KSH416-170 2.0 16.0 170 35 42 110 4 12,000 GER25 8.9 Возможность увеличения частоты вращения инструмента по сравнению шпинделем в 4, 5, 6, (12,000rpm 24,000rpm) Высокая жесткость и устойчивость к вибрациям. Возможность выбора цанг нормальной и повышенной точности (стр. 43). О Система обозначения BT50 - KSH 5 13 - 165 Стандарт и номер конуса шпинделя Серия мультипликатора Коэффициент увеличения частоты вращения Максимальный диаметр зажима Длина вылета, мм О Типовое применение мультипликаторов Обработка пресс4форм Обрабатываемый материал сталь 65Г Инструмент фреза концевая твердосплавная d = 8 мм, z = 4 Режимы резания - Vр = 250 м/мин - Sз = 0,04 мм/зуб - В = 2 мм; -n = 9950 об/мин - Sмин = 1592 мм/мин Обработка электронных плат Обрабатываемый материал алюминий Инструмент фреза концевая сферическая твердосплавная с = 8 мм, z = 4 Режимы резания - Vр = 377 м/мин -Sa = 0,18 мм/зуб - В = 0,6 мм; - n = 20010 об/мин - Sмин = 7203 мм/мин О Комплектующие Комплектующие Патрон Входящие в базовую комплектацию Не входящие в базовую комплектацию Гайка Ключ Цанга Серия ф' V KSH510/610 RT16 32-35 GER 16-0DHP KSH513/613 RT20 35-38 GER 20-0DHP KSH416 RT25 42-46 GER 25-0DHP Инструментальная оснастка 73 Вспомогательный инструмент Korloy для металлорежущих станков
