Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

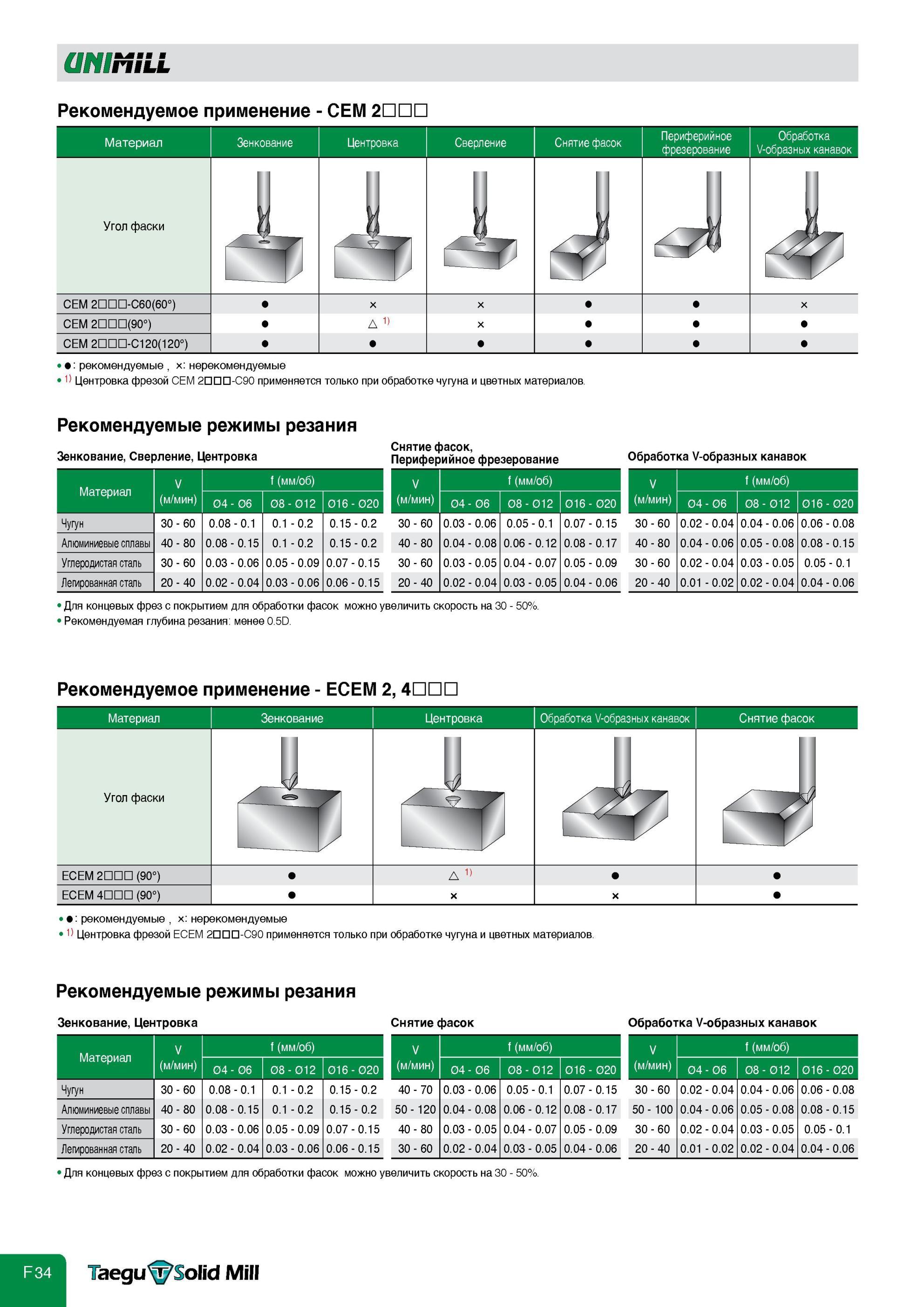

716 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.F34

716 Монолитные универсальные твердосплавные концевые фрезы Taegutec Рекомендуемые режимы резания и применение Зенкование Сверление Центровка Периферийное фрез Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. F34

Монолитные универсальные твердосплавные концевые фрезы Taegutec Рекомендуемые режимы резания и применение Зенкование Сверление Центровка Периферийное фрез

Монолитные универсальные твердосплавные концевые фрезы Taegutec Рекомендуемые режимы резания и применение Зенкование Сверление Центровка Периферийное фрезерование UNIMILL Рекомендуемое применение - CEM 2 Материал Зенкование Центровка Сверление Снятие фасок Периферийное Обработка фрезерование V-образных канавок Угол фаски n w Jp rJ d CEM 2 -С60(60°) X 1) X X X CEM 2 (90°) CEM 2 -С120(120°) рекомендуемые х нерекомендуемые 1) Центровка фрезой CEM 2 -C90 применяется только при обработке чугуна и цветных материалов. Рекомендуемые режимы резания Зенкование, Сверление, Центровка Снятие фасок, Периферийное фрезерование Материал V (м/мин) f (мм/об) 1 04 - 06 08 - 012 016 - 020 1 V (м/мин) f (мм/об) 04 - 06 08 - 012 016 - 020 Чугун 30 - 60 0.08 - 0.1 0.1 - 0.2 0.15 - 0.2 30 - 60 0.03 - 0.06 0.05 - 0.1 0.07 - 0.15 Алюминиевые сплавы 40 - 80 0.08 - 0.15 0.1 - 0.2 0.15 - 0.2 40 - 80 0.04 - 0.08 0.06 - 0.12 0.08 - 0.17 Углеродистая сталь 30 - 60 0.03 - 0.06 0.05 - 0.09 0.07 - 0.15 30 - 60 0.03 - 0.05 0.04 - 0.07 0.05 - 0.09 Легированная сталь 20 - 40 0.02 - 0.04 0.03 - 0.06 0.06 - 0.15 20 - 40 0.02 - 0.04 0.03 - 0.05 0.04 - 0.06 Для концевых фрез с покрытием для обработки фасок можно увеличить скорость на 30 - 50%. Рекомендуемая глубина резания менее 0.5D. Обработка V-образных канавок V f (мм/об) (м/мин) 04 - 06 08 - 012 016 - 020 30 - 60 0.02 - 0.04 0.04 - 0.06 0.06 - 0.08 40 - 80 0.04 - 0.06 0.05 - 0.08 0.08 - 0.15 30 - 60 0.02 - 0.04 0.03 - 0.05 0.05 - 0.1 20 - 40 0.01 - 0.02 0.02 - 0.04 0.04 - 0.06 Рекомендуемое применение - ECEM 2, 4 Материал Зенкование Центровка Обработка V-образных канавок Снятие фасок Угол фаски ECEM 2 (90°) 1) ECEM 4 (90°) X X рекомендуемые х нерекомендуемые 1) Центровка фрезой ECEM 2 -С90 применяется только при обработке чугуна и цветных материалов. Рекомендуемые режимы резания Зенкование, Центровка Снятие фасок Обработка V-образных канавок Материал V f (мм/об) 1 V f (мм/об) I V f (мм/об) (м/мин) 04 - 06 08 - 012 016 - 020 (м/мин) 04 - 06 08 - 012 I 016 - 020 1 (м/мин) 04 - 06 08 - 012 016 - 020 Чугун 30 - 60 0.08 - 0.1 0.1 - 0.2 0.15 - 0.2 40 - 70 0.03 - 0.06 0.05 - 0.1 0.07 - 0.15 30 - 60 0.02 - 0.04 0.04 - 0.06 0.06 - 0.08 Алюминиевые сплавы 40 - 80 0.08 - 0.15 0.1 - 0.2 0.15 - 0.2 50 - 120 0.04 - 0.08 0.06 - 0.12 0.08 - 0.17 50 - 100 0.04 - 0.06 0.05 - 0.08 0.08 - 0.15 Углеродистая сталь 30 - 60 0.03 - 0.06 0.05 - 0.09 0.07 - 0.15 40 - 80 0.03 - 0.05 0.04 - 0.07 0.05 - 0.09 30 - 60 0.02 - 0.04 0.03 - 0.05 0.05 - 0.1 Легированная сталь 20 - 40 0.02 - 0.04 0.03 - 0.06 0.06 - 0.15 30 - 60 0.02 - 0.04 0.03 - 0.05 0.04 - 0.06 20 - 40 0.01 - 0.02 0.02 - 0.04 0.04 - 0.06 Для концевых фрез с покрытием для обработки фасок можно увеличить скорость на 30 - 50%. TaeguSolid Mill
