MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

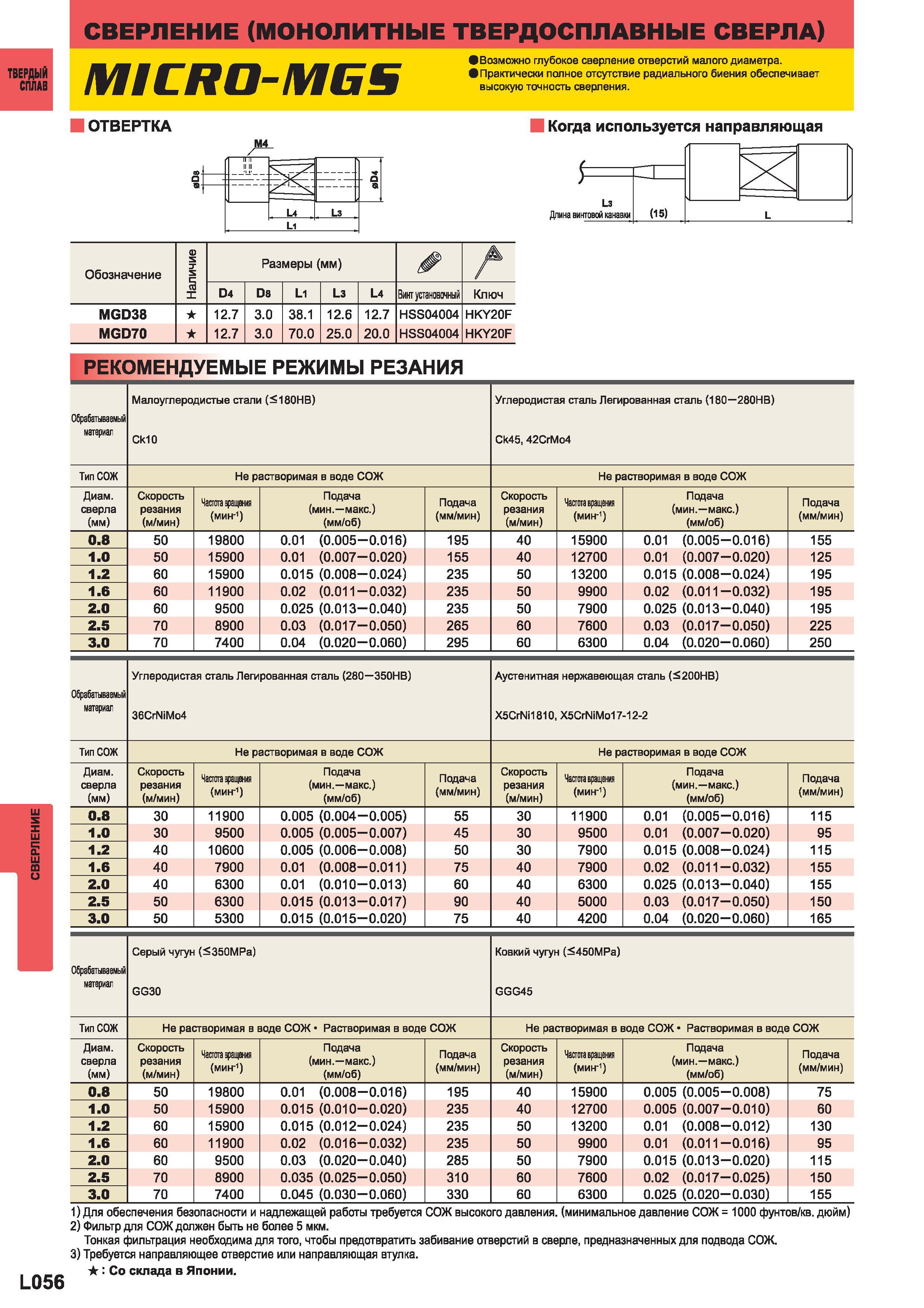

1134 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.L056

1134 Монолитные твердосплавные свёрла Mitsubishi Твердый сплав MICRO-MGS в Возможно глубокое сверление отверстий малого диаметра в Практически полное Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. L056

Монолитные твердосплавные свёрла Mitsubishi Твердый сплав MICRO-MGS в Возможно глубокое сверление отверстий малого диаметра в Практически полное

Монолитные твердосплавные свёрла Mitsubishi Твердый сплав MICRO-MGS в Возможно глубокое сверление отверстий малого диаметра в Практически полное отсутствие радиального биения обеспечивает высокую точность сверления. ОТВЕРТКА Когда используется направляющая N а U Ls L1 L3 Длина винтовой канавки (15) Обозначение 0) Размеры (мм) D4 D8 L1 L3 L4 Винт установочный Ключ MGD38 12.7 3.0 38.1 12.6 12.7 HSS04004 HKY20F MGD70 12.7 3.0 70.0 25.0 20.0 HSS04004 HKY20F Рекомендуемые режимы резания Обрабатываемый материал Малоуглеродистые стали (180НВ)Углеродистая сталь Легированная сталь (180 280НВ) Ск45 42СгМо4 Тип СОЖ Не растворимая в воде СОЖ Не растворимая в воде СОЖ Диаметр сверла (мм) Скорость резания (м/мин) Част вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) 0.8 50 19800 0.01 (0.005-0.016) 195 40 15900 0.01 (0.005-0.016) 155 1.0 50 15900 0.01 (0.007-0.020) 155 40 12700 0.01 (0.007-0.020) 125 1.2 60 15900 0.015 (0.008-0.024) 235 50 13200 0.015 (0.008-0.024) 195 1.6 60 11900 0.02 (0.011-0.032) 235 50 9900 0.02 (0.011-0.032) 195 2.0 60 9500 0.025 (0.013-0.040) 235 50 7900 0.025 (0.013-0.040) 195 2.5 70 8900 0.03 (0.017-0.050) 265 60 7600 0.03 (0.017-0.050) 225 3.0 70 7400 0.04 (0.020-0.060) 295 60 6300 0.04 (0.020-0.060) 250 Обрабатываемый материал Углеродистая сталь Легированная сталь (280 350НВ) 36CrNiMo4 Аустенитная нержавеющая сталь (5200НВ) X5CrNi1810 X5CrNiMo17-12-2 Тип СОЖ Не растворимая в воде СОЖ Не растворимая в воде СОЖ Диаметр сверла (мм) Скорость резания (м/мин) Част вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) 0.8 30 11900 0.005 (0.004-0.005) 55 30 11900 0.01 (0.005-0.016) 115 1.0 30 9500 0.005 (0.005-0.007) 45 30 9500 0.01 (0.007-0.020) 95 1.2 40 10600 0.005 (0.006-0.008) 50 30 7900 0.015 (0.008-0.024) 115 1.6 40 7900 0.01 (0.008-0.011) 75 40 7900 0.02 (0.011-0.032) 155 2.0 40 6300 0.01 (0.010-0.013) 60 40 6300 0.025 (0.013-0.040) 155 2.5 50 6300 0.015 (0.013-0.017) 90 40 5000 0.03 (0.017-0.050) 150 3.0 50 5300 0.015 (0.015-0.020) 75 40 4200 0.04 (0.020-0.060) 165 Обрабатываемый материал Серый чугун (350МРа) GG30 Ковкий чугун (450МРа) GGG45 Тип СОЖ Не растворимая в воде СОЖ Растворимая в воде СОЖ Не растворимая в воде СОЖ Растворимая в воде СОЖ Диаметр сверла (мм) Скорость резания (м/мин) Част вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) 0.8 50 19800 0.01 (0.008-0.016) 195 40 15900 0.005 (0.005-0.008) 75 1.0 50 15900 0.015 (0.010-0.020) 235 40 12700 0.005 (0.007-0.010) 60 1.2 60 15900 0.015 (0.012-0.024) 235 50 13200 0.01 (0.008-0.012) 130 1.6 60 11900 0.02 (0.016-0.032) 235 50 9900 0.01 (0.011-0.016) 95 2.0 60 9500 0.03 (0.020-0.040) 285 50 7900 0.015 (0.013-0.020) 115 2.5 70 8900 0.035 (0.025-0.050) 310 60 7600 0.02 (0.017-0.025) 150 3.0 70 7400 0.045 (0.030-0.060) 330 60 6300 0.025 (0.020-0.030) 155 IU m и L056 1) Для обеспечения безопасности и надлежащей работы требуется СОЖ высокого давления (минимальное давление СОЖ 1000 фунтов кв. дюйм) 2) Фильтр для СОЖ должен быть не бопее 5 мкм. Тонкая фильтрация необходима для того чтобы предотвратить забивание отверстий в сверле предназначенных для подвода СОЖ. 3) Требуется направляющее отверстие или направляющая втулка. Со склада в Японии.
