MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)




1190 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.L112

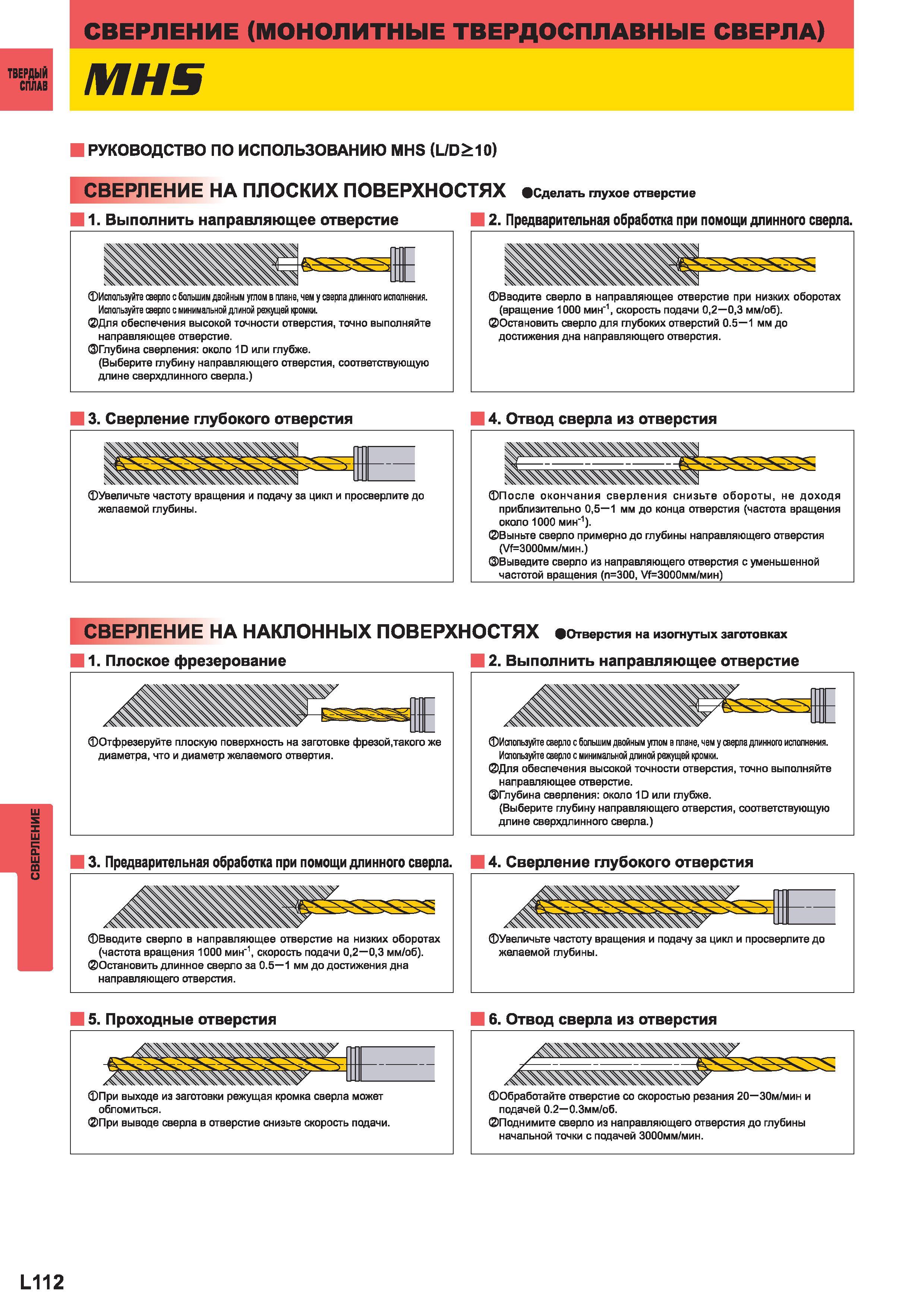

1190 Монолитные твердосплавные свёрла Mitsubishi РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ MHS (L D10) Сверление НА ПЛОСКИХ ПОВЕРХНОСТЯХ Сделать глухое отверстие 1 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. L112

Монолитные твердосплавные свёрла Mitsubishi РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ MHS (L D10) Сверление НА ПЛОСКИХ ПОВЕРХНОСТЯХ Сделать глухое отверстие 1

Монолитные твердосплавные свёрла Mitsubishi РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ MHS (L D10) Сверление НА ПЛОСКИХ ПОВЕРХНОСТЯХ Сделать глухое отверстие 1. Выполнить направляющее отверстие 2. Предварительная обработка при помощи длинного сверла. Используйте сверло с большим двойным углом в плане чем у сверла длинного исполнения. Используйте сверло с минимальной длиной режущей кромки. Для обеспечения высокой точности отверстия точно выполняйте направляющее отверстие. Глубина сверления около 1D или глубже. (Выберите глубину направляющего отверстия соответствующую длине сверхдлинного сверла.) Вводите сверло в направляющее отверстие при низких оборотах (вращение 1000 мин'1 скорость подачи 02 03 мм/об). Остановить сверло для глубоких отверстий 0.5 1 мм до достижения дна направляющего огверстия. 3. Сверление глубокого отверстия 4. Отвод сверла из отверстия После окончания сверления снизьте обороты не доходя приблизительно 05 1 мм до конца огверстия (частота вращения около 1000 мин'1). Выньте сверло примерно до глубины направляющего отверстия ( Я3000мм/мин.) Выведите сверло из направляющего отверстия с уменьшенной частотой вращения (п300 У З мм/мин) Сверление НА НАКЛОННЫХ ПОВЕРХНОСТЯХ отверстия на изогнутых заготовках 11. Плоское фрезерование 2. Выполнить направляющее отверстие Используйте сверло с большим двойным углом в плане чем у сверла длинного исполнения. Используйте сверло с минимальной длиной режущей кромки. Для обеспечения высокой точности отверстия точно выполняйте направляющее отверстие. ОГлубина сверления около 1D или глубже. (Выберите глубину направляющего отверстия соответствующую длине сверхдлинного сверла.) 3. Предварительная обработка при помощи длинного сверла. 4. Сверление глубокого отверстия Вводите сверло в направляющее отверстие на низких оборотах (частота вращения 1000 мин'1 скорость подачи 02 03 мм/об). Остановить длинное сверло за 0.5 1 мм до достижения дна направляющего отверстия. 5. Проходные отверстия При выходе из заготовки режущая кромка сверла обломиться. При выводе сверла в отверстие снизьте скорость может подачи. Увеличьте частоту вращения и подачу за цикл и просверлите до желаемой глубины. 6. Отвод сверла из отверстия Обработайте отверстие скоростью резания 20 ЗОм/мин и подачей 0.2 О.Змм/об. Поднимите сверло из направляющего отверстия до глубины начальной точки с подачей З мм/мин. L112




См.также / See also :

Сверла Mitsubishi монолитные, с напайными и сменными режущими пластинами



Сверла Конструкция / Parts of a drill

Скорость резания от диаметра Таблица / Surface speed to RPM conversion

Формулы для расчета сверления / Formulas for drilling

Диаметр отверстия под резьбу / Tap drill sizes

Сверление отверстий в металле / Drill a hole in metal

Оснастка для сверлильных и фрезерных станков / Tool holders for drilling and milling

Перевод дюймов в мм Таблица / Inches to mm Conversion table

Обработка глубоких отверстий / Deep hole drilling




Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

1187 Цельные твердосплавные сверла Mitsubishi Твердый сплав Диаметр сверла D1 (мм) Глуби сим (l d) 0) Наличие Обозначение Размеры (мм) с 5 Н VP15TF L3 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1091187 1188 Монолитные твердосплавные свёрла Mitsubishi Рекомендуемые режимы резания Твердый сплав Обрабатываемый Малоуглеродистая сталь (S180HB) Углеродиста Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1101188 1189 ИНСТРУКЦИЯ по эксПЛУАТАЦИИ Mitsubishi Сверление Крепление сверла Цанговый патрон с упорным подшипником надежно держит сверло Установка сверла 1) Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1111189 1191 Получистовое сверление отверстий в закаленных материалах на металлорежущих станках Твердосплавные цельные спиральные сверла Mitsubishi VCHSM Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1131191 Получистовое сверление отверстий в закаленных материалах на металлорежущих станках Твердосплавные цельные спиральные сверла Mitsubishi VCHSM1192 Монолитные твердосплавные свёрла Mitsubishi Рекомендуемые режимы резания Обрабатываемый материал Закалённая Сталь X40CrMoV51 Х20Сг13 и т д (50 55 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1141192 1193 Японский сборный металлорежущий инструмент Общий вид и размерные характеристики сверл Mitsubishi STAW с механическим креплением сменных головок Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1151193 Японский сборный металлорежущий инструмент Общий вид и размерные характеристики сверл Mitsubishi STAW с механическим креплением сменных головок
