MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

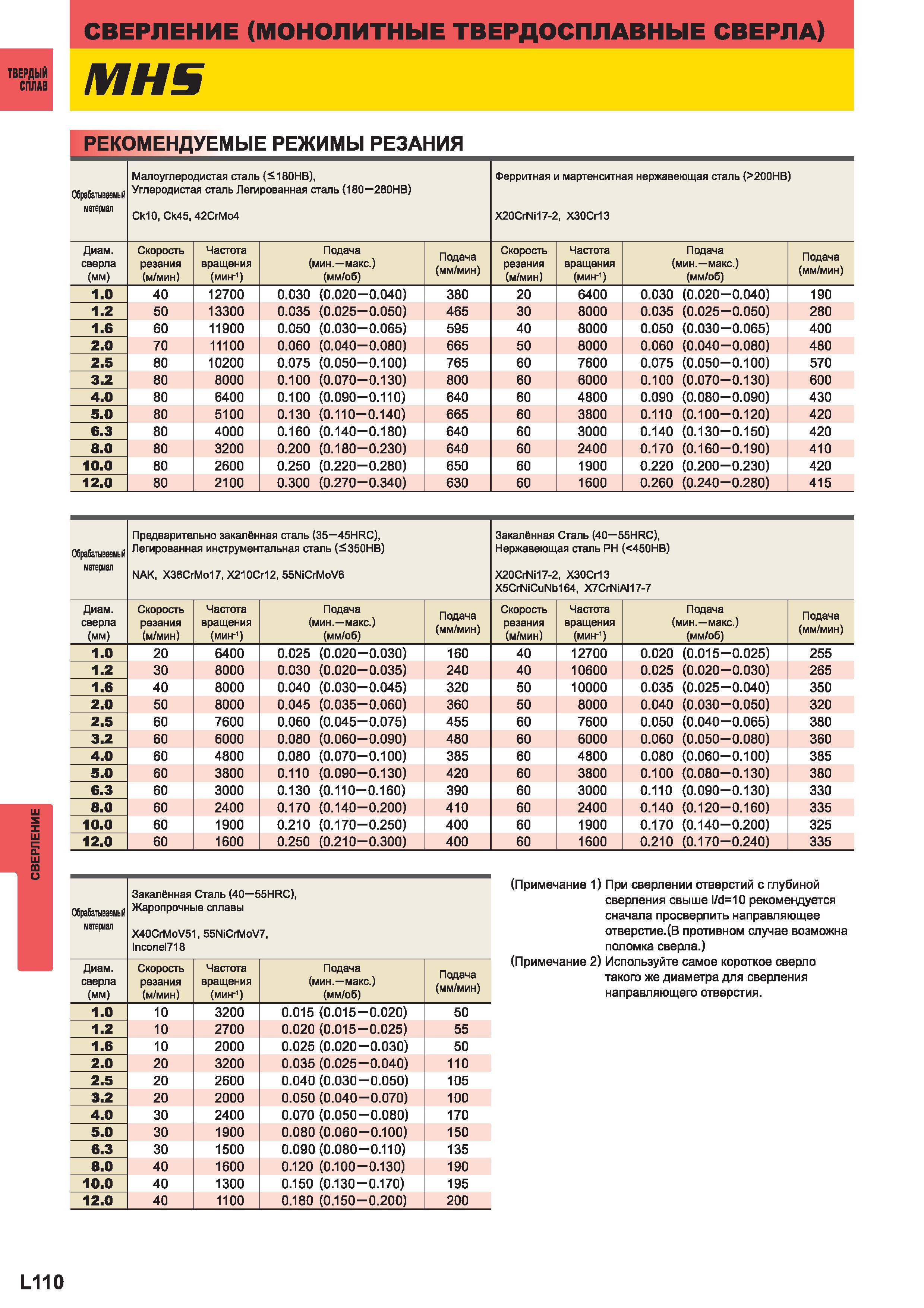

1188 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.L110

1188 Монолитные твердосплавные свёрла Mitsubishi Рекомендуемые режимы резания Твердый сплав Обрабатываемый Малоуглеродистая сталь (S180HB) Углеродиста Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. L110

Монолитные твердосплавные свёрла Mitsubishi Рекомендуемые режимы резания Твердый сплав Обрабатываемый Малоуглеродистая сталь (S180HB) Углеродиста

Монолитные твердосплавные свёрла Mitsubishi Рекомендуемые режимы резания Твердый сплав Обрабатываемый Малоуглеродистая сталь (S180HB) Углеродистая сталь Легированная сталь (180 280НВ) Ферритная и мартенситная нержавеющая сталь (200НВ) материалСк45 42СгМо4 Х20СгМИ7-2 ХЗОСПЗ Диаметр сверла (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) 1.0 40 12700 0.030 (0.020-0.040) 380 20 6400 0.030 (0.020-0.040) 190 1.2 50 13300 0.035 (0.025-0.050) 465 30 8000 0.035 (0.025-0.050) 280 1.6 60 11900 0.050 (0.030-0.065) 595 40 8000 0.050 (0.030-0.065) 400 2.0 70 11100 0.060 (0.040-0.080) 665 50 8000 0.060 (0.040-0.080) 480 2.5 80 10200 0.075 (0.050-0.100) 765 60 7600 0.075 (0.050-0.100) 570 3.2 80 8000 0.100 (0.070-0.130) 800 60 6000 0.100 (0.070-0.130) 600 4.0 80 6400 0.100 (0.090-0.110) 640 60 4800 0.090 (0.080-0.090) 430 5.0 80 5100 0.130 (0.110-0.140) 665 60 3800 0.110 (0.100-0.120) 420 6.3 80 4000 0.160 (0.140-0.180) 640 60 3000 0.140 (0.130-0.150) 420 8.0 80 3200 0.200 (0.180-0.230) 640 60 2400 0.170 (0.160-0.190) 410 10.0 80 2600 0.250 (0.220-0.280) 650 60 1900 0.220 (0.200-0.230) 420 12.0 80 2100 0.300 (0.270-0.340) 630 60 1600 0.260 (0.240-0.280) 415 Обрабатываемый материал Предварительно закалённая сталь (35 45HRC) Легированная инструментальная сталь (350НВ) NAK Х36СгМо17 Х210Сг12 55NiCrMoV6 Закалённая Сталь (40 55HRC) Нержавеющая сталь PH (450НВ) Х20СгМИ7-2 ХЗОСПЗ X5CrNiCuNb164 X7CrNiAI17-7 Диаметр сверла (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) 1.0 20 6400 0.025 (0.020-0.030) 160 40 12700 0.020 (0.015-0.025) 255 1.2 30 8000 0.030 (0.020-0.035) 240 40 10600 0.025 (0.020-0.030) 265 1.6 40 8000 0.040 (0.030-0.045) 320 50 10000 0.035 (0.025-0.040) 350 2.0 50 8000 0.045 (0.035-0.060) 360 50 8000 0.040 (0.030-0.050) 320 2.5 60 7600 0.060 (0.045-0.075) 455 60 7600 0.050 (0.040-0.065) 380 3.2 60 6000 0.080 (0.060-0.090) 480 60 6000 0.060 (0.050-0.080) 360 4.0 60 4800 0.080 (0.070-0.100) 385 60 4800 0.080 (0.060-0.100) 385 5.0 60 3800 0.110 (0.090-0.130) 420 60 3800 0.100 (0.080-0.130) 380 6.3 60 3000 0.130 (0.110-0.160) 390 60 3000 0.110 (0.090-0.130) 330 8.0 60 2400 0.170 (0.140-0.200) 410 60 2400 0.140 (0.120-0.160) 335 10.0 60 1900 0.210 (0.170-0.250) 400 60 1900 0.170 (0.140-0.200) 325 12.0 60 1600 0.250 (0.210-0.300) 400 60 1600 0.210 (0.170-0.240) 335 (Примечание 1) При сверлении отверстий с глубиной сверления свыше l d10 рекомендуется сначала просверлить направляющее отверстие.(В противном случае возможна поломка сверла.) (Примечание 2) Используйте самое короткое сверло такого же диаметра для сверления направляющего отверстия. Обрабатываемый материал Закалённая Сталь (40 55HRC) Жаропрочные сплавы X40CrMoV5155NiCrWoV7 1псопе1718 Диаметр сверла (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) 1.0 10 3200 0.015 (0.015-0.020) 50 1.2 10 2700 0.020 (0.015-0.025) 55 1.6 10 2000 0.025 (0.020-0.030) 50 2.0 20 3200 0.035 (0.025-0.040) 110 2.5 20 2600 0.040(0.030-0.050) 105 3.2 20 2000 0.050(0.040-0.070) 100 4.0 30 2400 0.070 (0.050-0.080) 170 5.0 30 1900 0.080(0.060-0.100) 150 6.3 30 1500 0.090(0.080-0.110) 135 8.0 40 1600 0.120 (0.100-0.130) 190 10.0 40 1300 0.150 (0.130-0.170) 195 12.0 40 1100 0.180 (0.150-0.200) 200 L110
