1140 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Стр.L014 |
|||||

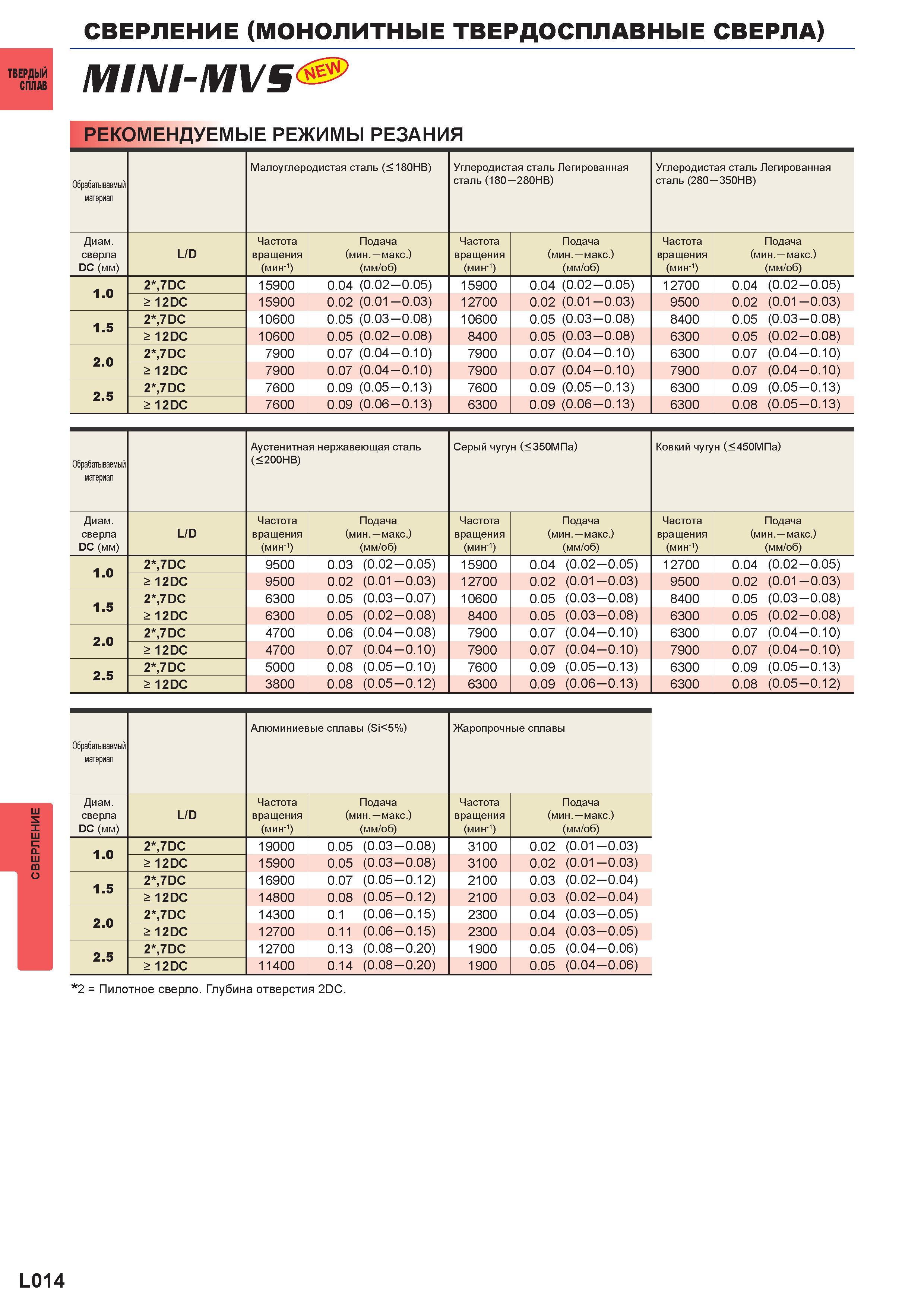

Монолитные твердосплавные сверла MITSUBISHI MINI-MVS Рекомендуемые режимы резания Обрабатываемый материал Малоуглеродистая сталь (< 180HB) УглероМонолитные твердосплавные сверла MITSUBISHI MINI-MVS Рекомендуемые режимы резания Обрабатываемый материал Малоуглеродистая сталь (< 180HB) Углеродистая сталь Легированная сталь (180 280HB) Углеродистая сталь Легированная сталь (280 350HB) Диаметр сверла DC (мм) L/D Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Частота вращения (мин-1 ) Подача (мин. макс.) (мм/об) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) 1.0 2 ,7DC 15900 0.04 (0.02 0.05) 15900 0.04 (0.02 0.05) 12700 0.04 (0.02 0.05) > 12DC 15900 0.02 (0.01 0.03) 12700 0.02 (0.01 0.03) 9500 0.02 (0.01 0.03) 1.5 2 ,7DC 10600 0.05 (0.03 0.08) 10600 0.05 (0.03 0.08) 8400 0.05 (0.03 0.08) > 12DC 10600 0.05 (0.02 0.08) 8400 0.05 (0.03 0.08) 6300 0.05 (0.02 0.08) 2.0 2 ,7DC 7900 0.07 (0.04 0.10) 7900 0.07 (0.04 0.10) 6300 0.07 (0.04 0.10) > 12DC 7900 0.07 (0.04 0.10) 7900 0.07 (0.04 0.10) 7900 0.07 (0.04 0.10) 2.5 2 ,7DC 7600 0.09 (0.05 0.13) 7600 0.09 (0.05 0.13) 6300 0.09 (0.05 0.13) > 12DC 7600 0.09 (0.06 0.13) 6300 0.09 (0.06 0.13) 6300 0.08 (0.05 0.13) Обрабатываемый материал Аустенитная нержавеющая сталь (< 200HB) Серый чугун (<350МПа) Ковкий чугун (<450МПа) Диаметр сверла DC (мм) L/D Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Частота вращения (мин-1 ) Подача (мин. макс.) (мм/об) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) 1.0 2 ,7DC 9500 0.03 (0.02 0.05) 15900 0.04 (0.02 0.05) 12700 0.04 (0.02 0.05) > 12DC 9500 0.02 (0.01 0.03) 12700 0.02 (0.01 0.03) 9500 0.02 (0.01 0.03) 1.5 2 ,7DC 6300 0.05 (0.03 0.07) 10600 0.05 (0.03 0.08) 8400 0.05 (0.03 0.08) > 12DC 6300 0.05 (0.02 0.08) 8400 0.05 (0.03 0.08) 6300 0.05 (0.02 0.08) 2.0 2 ,7DC 4700 0.06 (0.04 0.08) 7900 0.07 (0.04 0.10) 6300 0.07 (0.04 0.10) > 12DC 4700 0.07 (0.04 0.10) 7900 0.07 (0.04 0.10) 7900 0.07 (0.04 0.10) 2.5 2 ,7DC 5000 0.08 (0.05 0.10) 7600 0.09 (0.05 0.13) 6300 0.09 (0.05 0.13) > 12DC 3800 0.08 (0.05 0.12) 6300 0.09 (0.06 0.13) 6300 0.08 (0.05 0.12) Обрабатываемый материал Алюминиевые сплавы (Si<5%) Жаропрочные сплавы Диаметр сверла DC (мм) L/D Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Частота вращения (мин-1 ) Подача (мин. макс.) (мм/об) 1.0 2 ,7DC 19000 0.05 (0.03 0.08) 3100 0.02 (0.01 0.03) > 12DC 15900 0.05 (0.03 0.08) 3100 0.02 (0.01 0.03) 1.5 2 ,7DC 16900 0.07 (0.05 0.12) 2100 0.03 (0.02 0.04) > 12DC 14800 0.08 (0.05 0.12) 2100 0.03 (0.02 0.04) 2.0 2 ,7DC 14300 0.1 (0.06 0.15) 2300 0.04 (0.03 0.05) > 12DC 12700 0.11 (0.06 0.15) 2300 0.04 (0.03 0.05) 2.5 2 ,7DC 12700 0.13 (0.08 0.20) 1900 0.05 (0.04 0.06) > 12DC 11400 0.14 (0.08 0.20) 1900 0.05 (0.04 0.06) 2 = Пилотное сверло. Глубина отверстия 2DC. L014 |
|||||
