Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

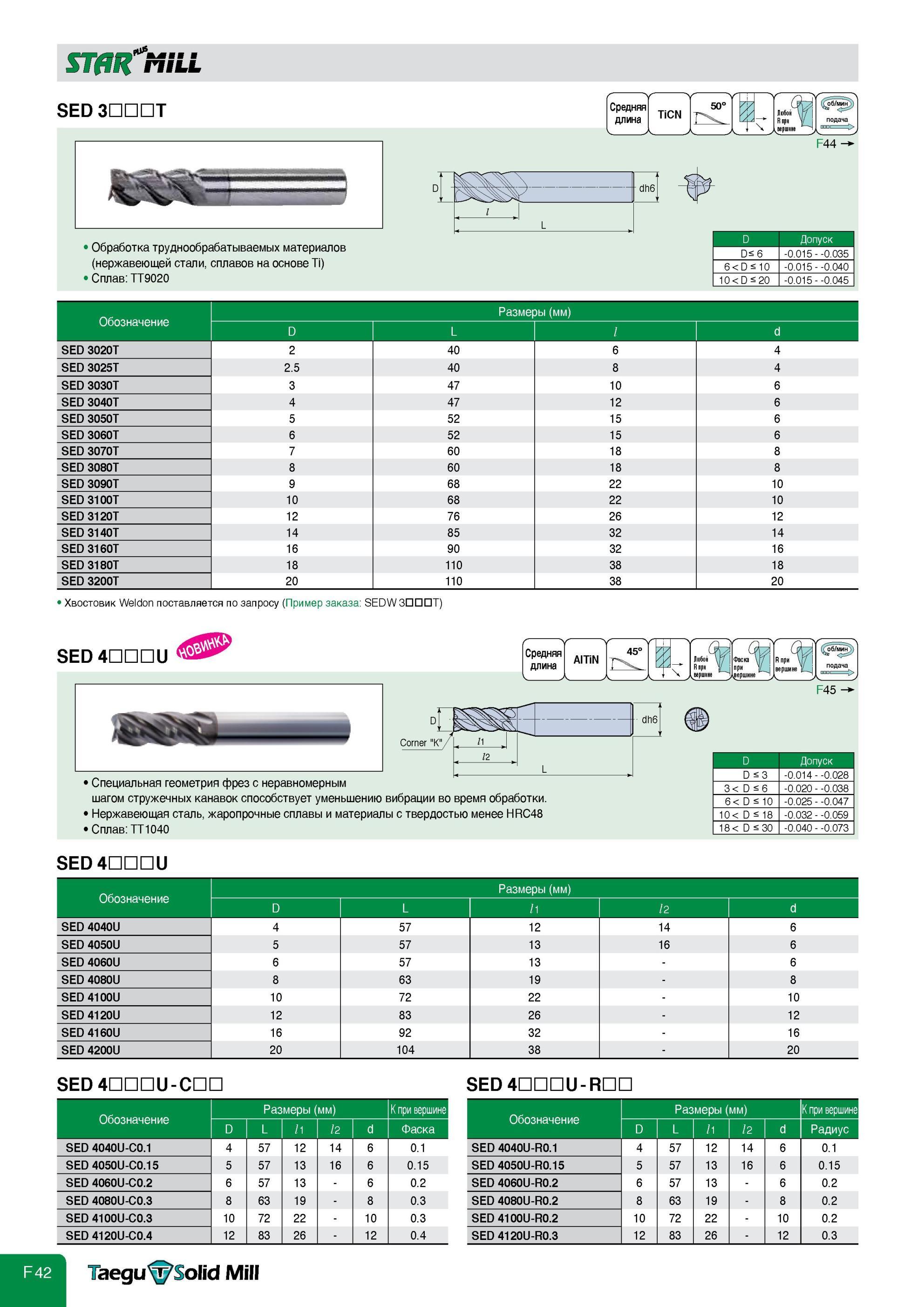

724 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.F42

724 Монолитные твердосплавные концевые фрезы Taegutec для обработки труднообрабатываемых материалов Обозначение Размеры Сплав TT9020 нержавеющей стали сплавов Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. F42

Монолитные твердосплавные концевые фрезы Taegutec для обработки труднообрабатываемых материалов Обозначение Размеры Сплав TT9020 нержавеющей стали сплавов

Монолитные твердосплавные концевые фрезы Taegutec для обработки труднообрабатываемых материалов Обозначение Размеры Сплав TT9020 нержавеющей стали сплавов на основе STARMILL SED 3 T Обработка труднообрабатываемых материалов (нержавеющей стали, сплавов на основе Ti) Сплав TT9020 "V" v" Средняя длина TiCN JKТ F44 t dh6 L 7 i L D Допуск D 6 -0.015 0.035 6 D 10 -0.015 0.040 10 D 20 -0.015 0.045 Обозначение D L Размеры (мм) d SED 3020T 2 40 6 4 SED 3025T 2.5 40 8 4 SED 3030T 3 47 10 6 SED 3040T 4 47 12 6 SED 3050T 5 52 15 6 SED 3060T 6 52 15 6 SED 3070T 7 60 18 8 SED 3080T 8 60 18 8 SED 3090T 9 68 22 10 SED 3100T 10 68 22 10 SED 3120T 12 76 26 12 SED 3140T 14 85 32 14 SED 3160T 16 90 32 16 SED 3180T 18 110 38 18 SED 3200T 20 110 38 20 Хвостовик Weldon поставляется по запросу (Пример заказа SEDW Э Т) SED 4 U Специальная геометрия фрез с неравномерным шагом стружечных канавок способствует уменьшению вибрации во время обработки. Нержавеющая сталь, жаропрочные сплавы и материалы с твердостью менее HRC48 Сплав TT1040 _J - dh6 1 11 J 12 L F45 D Допуск D 3 -0.014 0.028 3 D 6 -0.020 0.038 6< D 10 -0.025 0.047 10 D 18 -0.032 0.059 18 D 30 -0.040 0.073 подача SED 4 U Обозначение Размеры (мм) D L 11 12d SED 4040U 4 57 12 14 6 SED 4050U 5 57 13 16 6 SED 4060U 6 57 13 - 6 SED 4080U 8 63 19 - 8 SED 4100U 10 72 22 - 10 SED 4120U 12 83 26 - 12 SED 4160U 16 92 32 - 16 SED 4200U 20 104 38 - 20 SED 4 U - ODD SED 4 U - RDD Обозначение Размеры (мм) D L l1 l2 d K при вершине Фаска H Обозначение Размеры (мм) D L l1 12d K при вершине Радиус SED 4040U-C0.1 4 57 12 14 6 0.1 SED 4040U-R0.1 4 57 12 14 6 0.1 SED 4050U-C0.15 5 57 13 16 6 0.15 SED 4050U-R0.15 5 57 13 16 6 0.15 SED 4060U-C0.2 6 57 13 - 6 0.2 SED 4060U-R0.2 6 57 13 - 6 0.2 SED 4080U-C0.3 8 63 19 - 8 0.3 SED 4080U-R0.2 8 63 19 - 8 0.2 SED 4100U-C0.3 10 72 22 - 10 0.3 SED 4100U-R0.2 10 72 22 - 10 0.2 SED 4120U-C0.4 12 83 26 - 12 0.4 SED 4120U-R0.3 12 83 26 - 12 0.3 TaeguSolid Mill
