Монолитные твердосплавные концевые фрезы Korloy Техническое описание V Endmill Обработка уступов

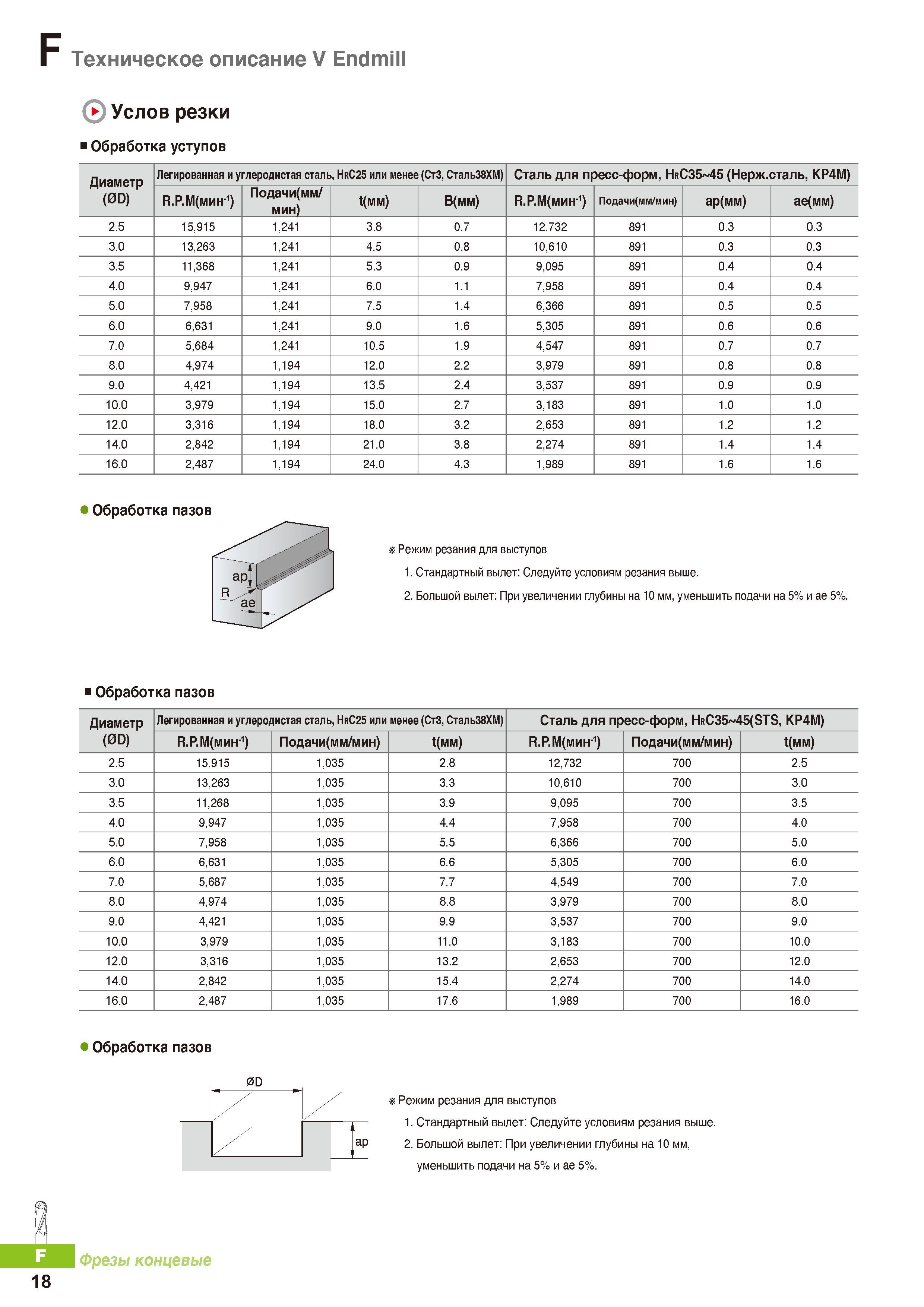

741 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.F18

741 Монолитные твердосплавные концевые фрезы Korloy Техническое описание V Endmill Обработка уступов Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. F18

Монолитные твердосплавные концевые фрезы Korloy Техническое описание V Endmill Обработка уступов

Монолитные твердосплавные концевые фрезы Korloy Техническое описание V Endmill Обработка уступов _ Диаметр (0D) Легированная и углеродистая сталь, HrC25 или менее (СтЗ, Сталь38ХМ) Сталь для пресс-форм, HrC35 45 (Нерж.сталь, КР4М) R.P.MfMMH'1) Подачи(мм/ мин) t(MM) В(мм) R.P.MfMMH-1) Подачи(мм/мин) ар(мм) ае(мм) 2.5 15,915 1,241 3.8 0.7 12.732 891 0.3 0.3 3.0 13,263 1,241 4.5 0.8 10,610 891 0.3 0.3 3.5 11,368 1,241 5.3 0.9 9,095 891 0.4 0.4 4.0 9,947 1,241 6.0 1.1 7,958 891 0.4 0.4 5.0 7,958 1,241 7.5 1.4 6,366 891 0.5 0.5 6.0 6,631 1,241 9.0 1.6 5,305 891 0.6 0.6 7.0 5,684 1,241 10.5 1.9 4,547 891 0.7 0.7 8.0 4,974 1,194 12.0 2.2 3,979 891 0.8 0.8 9.0 4,421 1,194 13.5 2.4 3,537 891 0.9 0.9 10.0 3,979 1,194 15.0 2.7 3,183 891 1.0 1.0 12.0 3,316 1,194 18.0 3.2 2,653 891 1.2 1.2 14.0 2,842 1,194 21.0 3.8 2,274 891 1.4 1.4 16.0 2,487 1,194 24.0 4.3 1,989 891 1.6 1.6 Режим резания для выступов 1. Стандартный вылет: Следуйте условиям резания выше. 2. Большой вылет: При увеличении глубины на 10 мм, уменьшить подачи на 5% и ае 5%. v иираии I rva i iqjud Обработка пазов Диаметр (0D) Легированная и углеродистая сталь, HrC25 или менее (СтЗ, Сталь38ХМ) Сталь для пресс-форм, HrC35 45(STS, КР4М) R.P.M(mmh-1) Подачи(мм/мин) t(MM) R.P.M(mmh-1) Подачи(мм/мин) t(MM) 2.5 15.915 1,035 2.8 12,732 700 2.5 3.0 13,263 1,035 3.3 10,610 700 3.0 3.5 11,268 1,035 3.9 9,095 700 3.5 4.0 9,947 1,035 4.4 7,958 700 4.0 5.0 7,958 1,035 5.5 6,366 700 5.0 6.0 6,631 1,035 6.6 5,305 700 6.0 7.0 5,687 1,035 7.7 4,549 700 7.0 8.0 4,974 1,035 8.8 3,979 700 8.0 9.0 4,421 1,035 9.9 3,537 700 9.0 10.0 3,979 1,035 11.0 3,183 700 10.0 12.0 3,316 1,035 13.2 2,653 700 12.0 14.0 2,842 1,035 15.4 2,274 700 14.0 16.0 2,487 1,035 17.6 1,989 700 16.0 Обработка пазов 0D Г/ эр Режим резания для выступов 1. Стандартный вылет: Следуйте условиям резания выше. 2. Большой вылет: При увеличении глубины на 10 мм, уменьшить подачи на 5% и ае 5%. ± Фрезы концевые 18
