Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

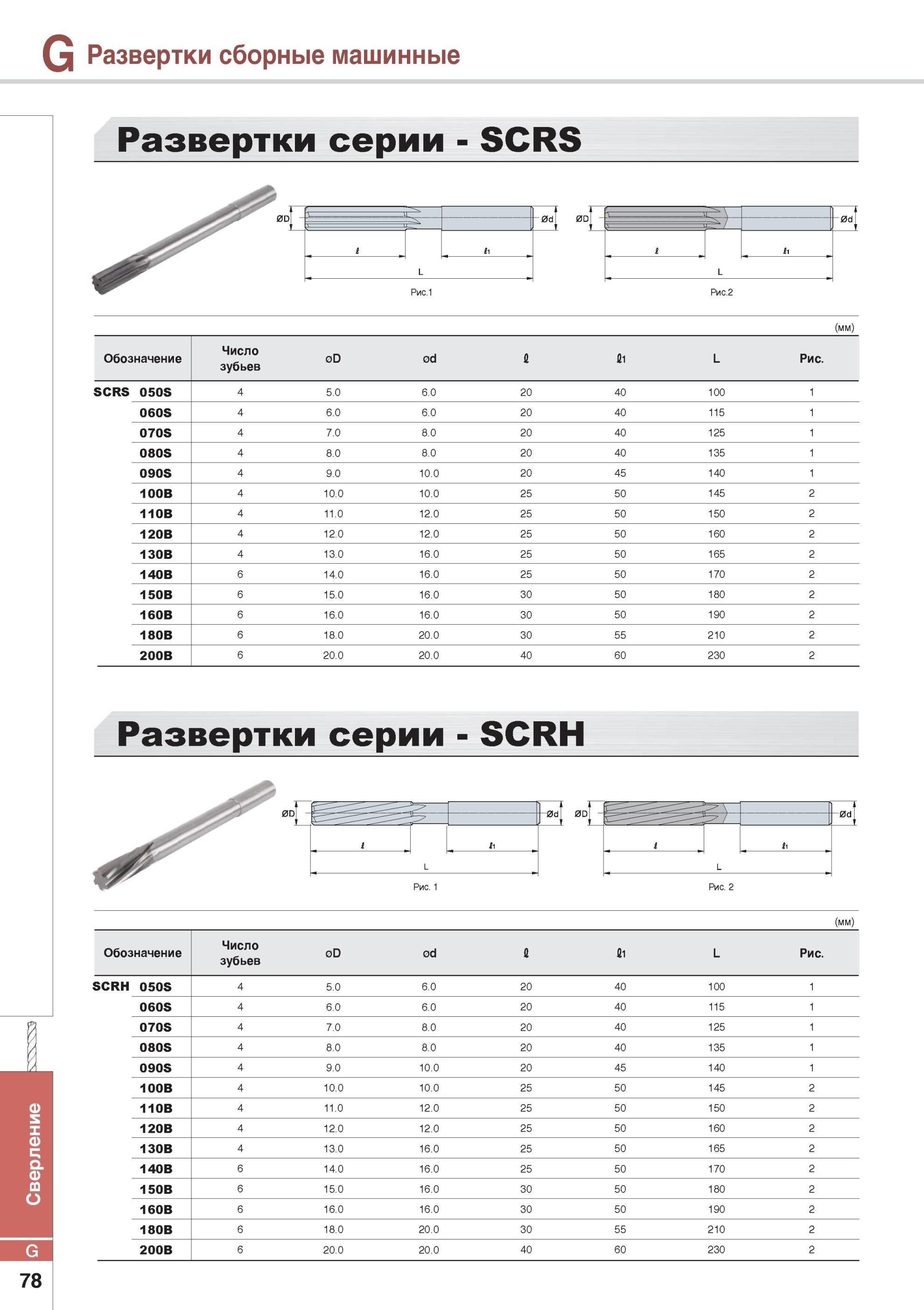

Монолитные машинные развертки Korloy с гладким цилиндрическим хвостовиком Исполнения осевого режущего инструмента с прямым и косым ружущим зубом Серия SCRS

792 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.G78

792 Монолитные машинные развертки Korloy с гладким цилиндрическим хвостовиком Исполнения осевого режущего инструмента с прямым и косым ружущим зубом Серия SCRS Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G78

Монолитные машинные развертки Korloy с гладким цилиндрическим хвостовиком Исполнения осевого режущего инструмента с прямым и косым ружущим зубом Серия SCRS

Монолитные машинные развертки Korloy с гладким цилиндрическим хвостовиком Исполнения осевого режущего инструмента с прямым и косым ружущим зубом Серия SCRS Обозначение Число зубьев 0D od fl fli L Рис. SCRS 050S 4 5.0 6.0 20 40 100 1 060S 4 6.0 6.0 20 40 115 1 070S 4 7.0 8.0 20 40 125 1 080S 4 8.0 8.0 20 40 135 1 090S 4 9.0 10.0 20 45 140 1 100B 4 10.0 10.0 25 50 145 2 110B 4 11.0 12.0 25 50 150 2 120B 4 12.0 12.0 25 50 160 2 130B 4 13.0 16.0 25 50 165 2 140B 6 14.0 16.0 25 50 170 2 150B 6 15.0 16.0 30 50 180 2 160B 6 16.0 16.0 30 50 190 2 180B 6 18.0 20.0 30 55 210 2 200B 6 20.0 20.0 40 60 230 2 Развертки серии - SCRH (мм) Обозначение Число зубьев 0D 0d fl fli L Рис. SCRH 050S 4 5.0 6.0 20 40 100 1 060S 4 6.0 6.0 20 40 115 1 070S 4 7.0 8.0 20 40 125 1 080S 4 8.0 8.0 20 40 135 1 090S 4 9.0 10.0 20 45 140 1 100B 4 10.0 10.0 25 50 145 2 110B 4 11.0 12.0 25 50 150 2 120B 4 12.0 12.0 25 50 160 2 130B 4 13.0 16.0 25 50 165 2 140B 6 14.0 16.0 25 50 170 2 150B 6 15.0 16.0 30 50 180 2 160B 6 16.0 16.0 30 50 190 2 180B 6 18.0 20.0 30 55 210 2 200B 6 20.0 20.0 40 60 230 2 G 78 Сверление Развертки Korloy Развертки сборные машинные Развертки
