Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

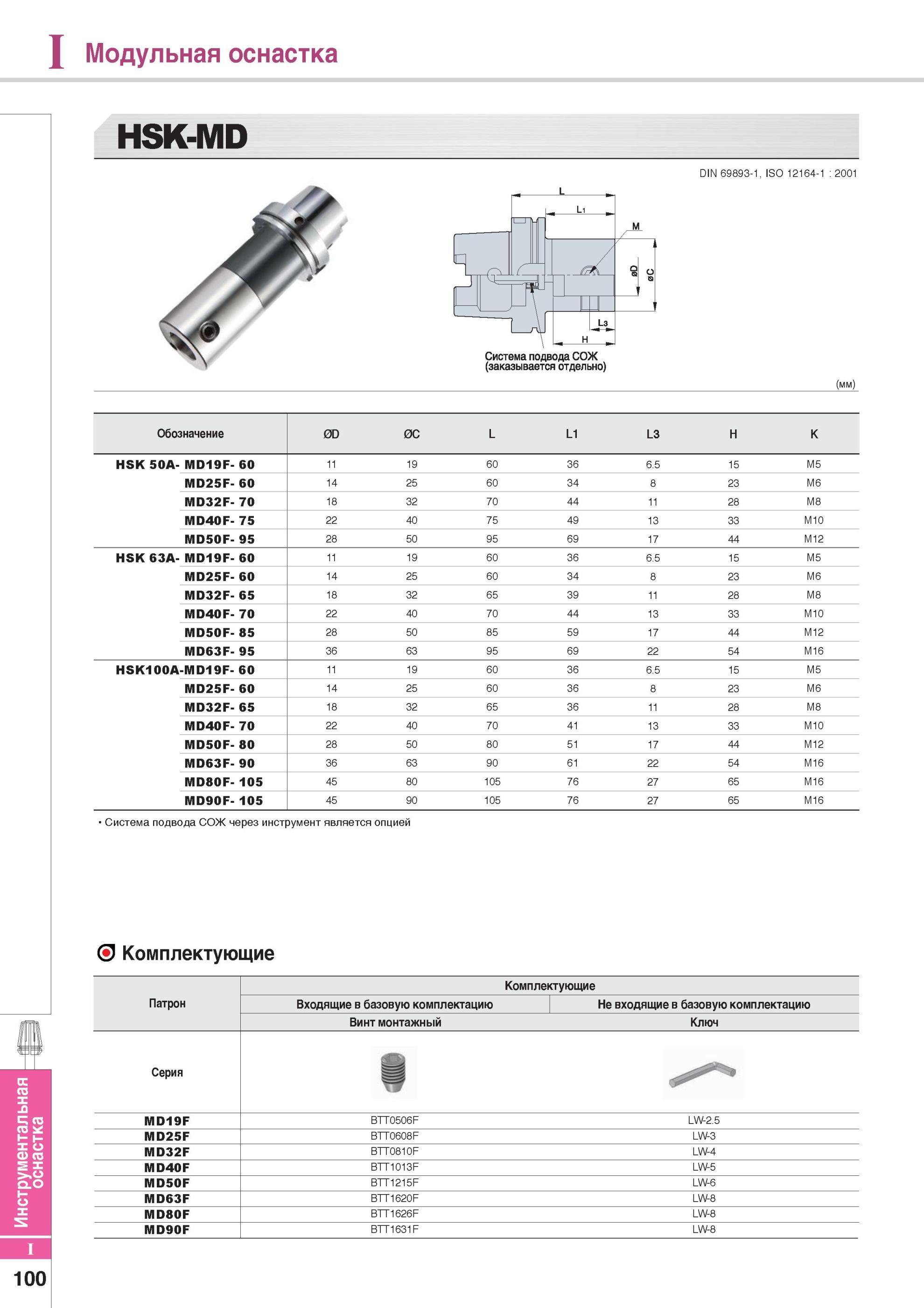

910 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.I100

910 Модульная оснастка HSK-MD DIN 69893-1, ISO 12164-1 2001 (мм) Обозначение 0D 0C L L1 L3 H K HSK 50A- MD19F- 60 11 19 60 36 6 5 15 M5 MD25F- 60 14 25 60 34 8 Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I100

Модульная оснастка HSK-MD DIN 69893-1, ISO 12164-1 2001 (мм) Обозначение 0D 0C L L1 L3 H K HSK 50A- MD19F- 60 11 19 60 36 6 5 15 M5 MD25F- 60 14 25 60 34 8

Модульная оснастка HSK-MD DIN 69893-1, ISO 12164-1 2001 (мм) Обозначение 0D 0C L L1 L3 H K HSK 50A- MD19F- 60 11 19 60 36 6.5 15 M5 MD25F- 60 14 25 60 34 8 23 M6 MD32F- 70 18 32 70 44 11 28 M8 MD40F- 75 22 40 75 49 13 33 M10 MD50F- 95 28 50 95 69 17 44 M12 HSK 63A- MD19F- 60 11 19 60 36 6.5 15 M5 MD25F- 60 14 25 60 34 8 23 M6 MD32F- 65 18 32 65 39 11 28 M8 MD40F- 70 22 40 70 44 13 33 M10 MD50F- 85 28 50 85 59 17 44 M12 MD63F- 95 36 63 95 69 22 54 M16 HSK100A-MD19F- 60 11 19 60 36 6.5 15 M5 MD25F- 60 14 25 60 36 8 23 M6 MD32F- 65 18 32 65 36 11 28 M8 MD40F- 70 22 40 70 41 13 33 M10 MD50F- 80 28 50 80 51 17 44 M12 MD63F- 90 36 63 90 61 22 54 M16 MD80F- 105 45 80 105 76 27 65 M16 MD90F- 105 45 90 105 76 27 65 M16 Система подвода СОЖ через инструмент является опцией О Комплектующие Комплектующие Патрон Входящие в базовую комплектацию Не входящие в базовую комплектацию Винт монтажный Ключ Серия 1 MD19F BII0506F LW-2.5 MD25F BTT0608F LW-3 MD32F BTT0810F LW-4 MD40F BTT1013F LW-5 MD50F BTT1215F LW-6 MD63F BTT1620F LW-8 MD80F BTT1626F LW-8 MD90F BTT1631F LW-8 Система подвода СОЖ (заказывается отдельно) Инструментальная оснастка 100 Вспомогательный инструмент Korloy для металлорежущих станков
