Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

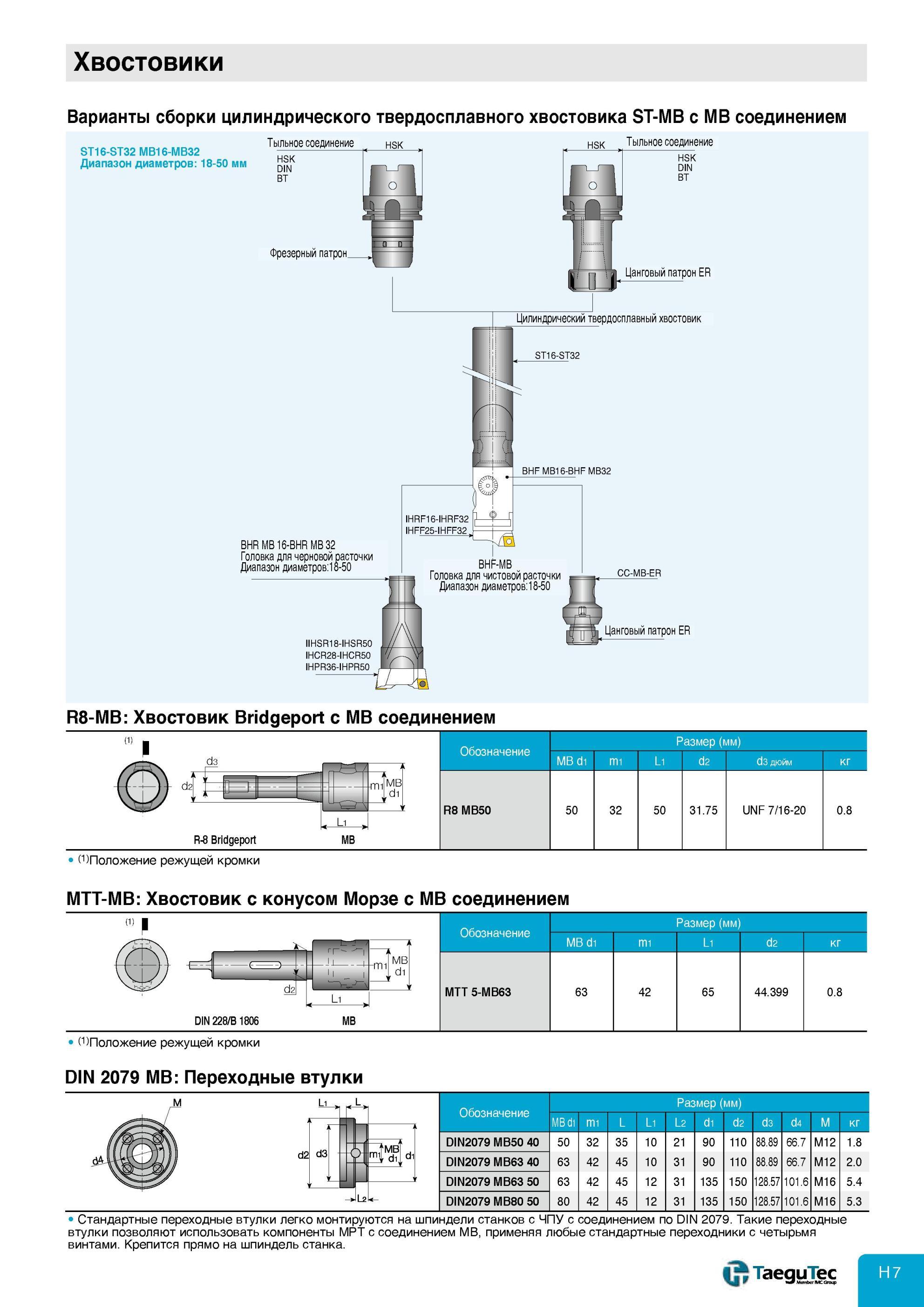

851 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.H7

851 Модульная инструментальная система Taegutec для растачивания Хвостовики базовых держателей с MB соединением Bridgeport Конус Морзе с лапкой DIN 2079 MB Пе Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. H7

Модульная инструментальная система Taegutec для растачивания Хвостовики базовых держателей с MB соединением Bridgeport Конус Морзе с лапкой DIN 2079 MB Пе

Модульная инструментальная система Taegutec для растачивания Хвостовики базовых держателей с MB соединением Bridgeport Конус Морзе с лапкой DIN 2079 MB Переходные в Хвостовики Варианты сборки цилиндрического твердосплавного хвостовика ST-MB с MB соединением R8-MB Хвостовик Bridgeport с MB соединением R-8 Bridgeport Li J MB Обозначение Размер (мм) MB d1 m1 L1 d2 d3 дюйм кг R8 MB50 50 32 50 31.75 UNF 7/16-20 0.8 (1)Положение режущей кромки MTT-MB Хвостовик с конусом Морзе с MB соединением DIN 228/Б 1806 11MB Обозначение Размер (мм) MB d1 m1 L1 d2 кг MTT 5-MB63 63 42 65 44.399 0.8 (1)Положение режущей кромки DIN 2079 MB Переходные втулки Обозначение Размер (мм) MB d1 m1 L L1 L2 d1 d2 d3 d4 M кг DIN2079 MB50 40 50 32 35 10 21 90 110 88.89 66.7 M12 1.8 DIN2079 MB63 40 63 42 45 10 31 90 110 88.89 66.7 M12 2.0 DIN2079 MB63 50 63 42 45 12 31 135 150 128.57 101.6 M16 5.4 DIN2079 MB80 50 80 42 45 12 31 135 150 128.57 101.6 M16 5.3 Стандартные переходные втулки легко монтируются на шпиндели станков с ЧПУ с соединением по DIN 2079. Такие переходные втулки позволяют использовать компоненты MPT с соединением МВ, применяя любые стандартные переходники с четырьмя винтами. Крепится прямо на шпиндель станка. (Pi TaeguTec Member IMC ST16-ST32 MB16-MB32 Диапазон диаметров 18-50 мм Тыльное соединение HSK DIN BT HSK hsk Тыльное соединение 1 HSK DIN BT Цанговый патрон ER Цилиндрический твердосплавный хвостовик Фрезерный патрон_ ST16-ST32 BHF MB16-BHF MB32 CC-MB-ER Цанговый патрон ER IHRF16-IHRF32 IHFF25-IHFF32 BHR MB 16-BHR MB 32 Головка для- черновоз расточки Диапазон диаметров:18-50 IIHSR18-IHSR50 iHca28-iHca5o IHPR36-IHPR50 BHF-MB Головка для чис;тйвой расточки Диапаз8н диаметройИ8-50
