Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

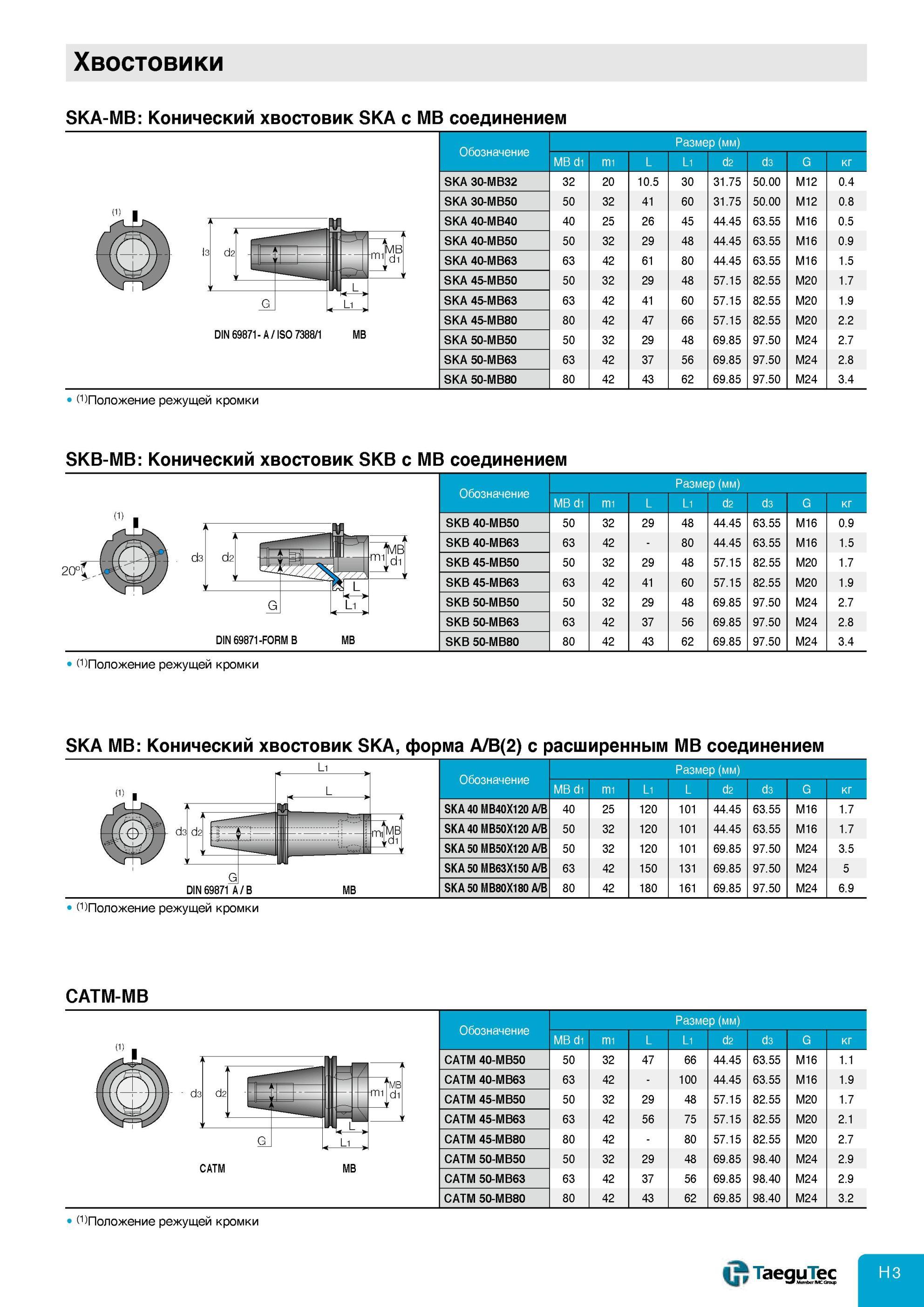

847 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.H3

847 Модульная инструментальная система Taegutec для растачивания Хвостовики базовых держателей Обозначение DIN 69871A ISO 7388/1 MB с расширенным MB соединени Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. H3

Модульная инструментальная система Taegutec для растачивания Хвостовики базовых держателей Обозначение DIN 69871A ISO 7388/1 MB с расширенным MB соединени

Модульная инструментальная система Taegutec для растачивания Хвостовики базовых держателей Обозначение DIN 69871A ISO 7388/1 MB с расширенным MB соединением режущей Хвостовики SKA-MB Конический хвостовик SKA с MB соединением DIN 69871- A / ISO 7388/1 MB Обозначение Размер (мм) MB di m1 L L1 d2 d3 G кг SKA 30-MB32 32 20 10.5 30 31.75 50.00 M12 0.4 SKA 30-MB50 50 32 41 60 31.75 50.00 M12 0.8 SKA 40-MB40 40 25 26 45 44.45 63.55 M16 0.5 SKA 40-MB50 50 32 29 48 44.45 63.55 M16 0.9 SKA 40-MB63 63 42 61 80 44.45 63.55 M16 1.5 SKA 45-MB50 50 32 29 48 57.15 82.55 M20 1.7 SKA 45-MB63 63 42 41 60 57.15 82.55 M20 1.9 SKA 45-MB80 80 42 47 66 57.15 82.55 M20 2.2 SKA 50-MB50 50 32 29 48 69.85 97.50 M24 2.7 SKA 50-MB63 63 42 37 56 69.85 97.50 M24 2.8 SKA 50-MB80 80 42 43 62 69.85 97.50 M24 3.4 (1)Положение режущей кромки SKB-MB Конический хвостовик SKB с MB соединением DIN 69871-FORM B MB Обозначение Размер (мм) MB d1 m1 L L1 d2 d3 G кг SKB 40-MB50 50 32 29 48 44.45 63.55 M16 0.9 SKB 40-MB63 63 42 - 80 44.45 63.55 M16 1.5 SKB 45-MB50 50 32 29 48 57.15 82.55 M20 1.7 SKB 45-MB63 63 42 41 60 57.15 82.55 M20 1.9 SKB 50-MB50 50 32 29 48 69.85 97.50 M24 2.7 SKB 50-MB63 63 42 37 56 69.85 97.50 M24 2.8 SKB 50-MB80 80 42 43 62 69.85 97.50 M24 3.4 (1)Положение режущей кромки SKA MB Конический хвостовик SKA, форма А/В(2) с расширенным MB соединением Обозначение Размер (мм) MB di mi Li L d2 d3 G кг SKA 40 MB40X120 A/B 40 25 120 101 44.45 63.55 M16 1.7 SKA 40 MB50X120 A/B 50 32 120 101 44.45 63.55 M16 1.7 SKA 50 MB50X120 A/B 50 32 120 101 69.85 97.50 M24 3.5 SKA 50 MB63X150 A/B 63 42 150 131 69.85 97.50 M24 5 SKA 50 MB80X180 A/B 80 42 180 161 69.85 97.50 M24 6.9 (1)Положение режущей кромки CATM-MB d3 d2 CATM MB Обозначение Размер (мм) MB d1 m1 L L1 d2 d3 G кг CATM 40-MB50 50 32 47 66 44.45 63.55 M16 1.1 CATM 40-MB63 63 42 - 100 44.45 63.55 M16 1.9 CATM 45-MB50 50 32 29 48 57.15 82.55 M20 1.7 CATM 45-MB63 63 42 56 75 57.15 82.55 M20 2.1 CATM 45-MB80 80 42 - 80 57.15 82.55 M20 2.7 CATM 50-MB50 50 32 29 48 69.85 98.40 M24 2.9 CATM 50-MB63 63 42 37 56 69.85 98.40 M24 2.9 CATM 50-MB80 80 42 43 62 69.85 98.40 M24 3.2 (1)Положение режущей кромки (Pi TaequTec Ч._ ” Member IMC DIN 69871 A / B
