Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

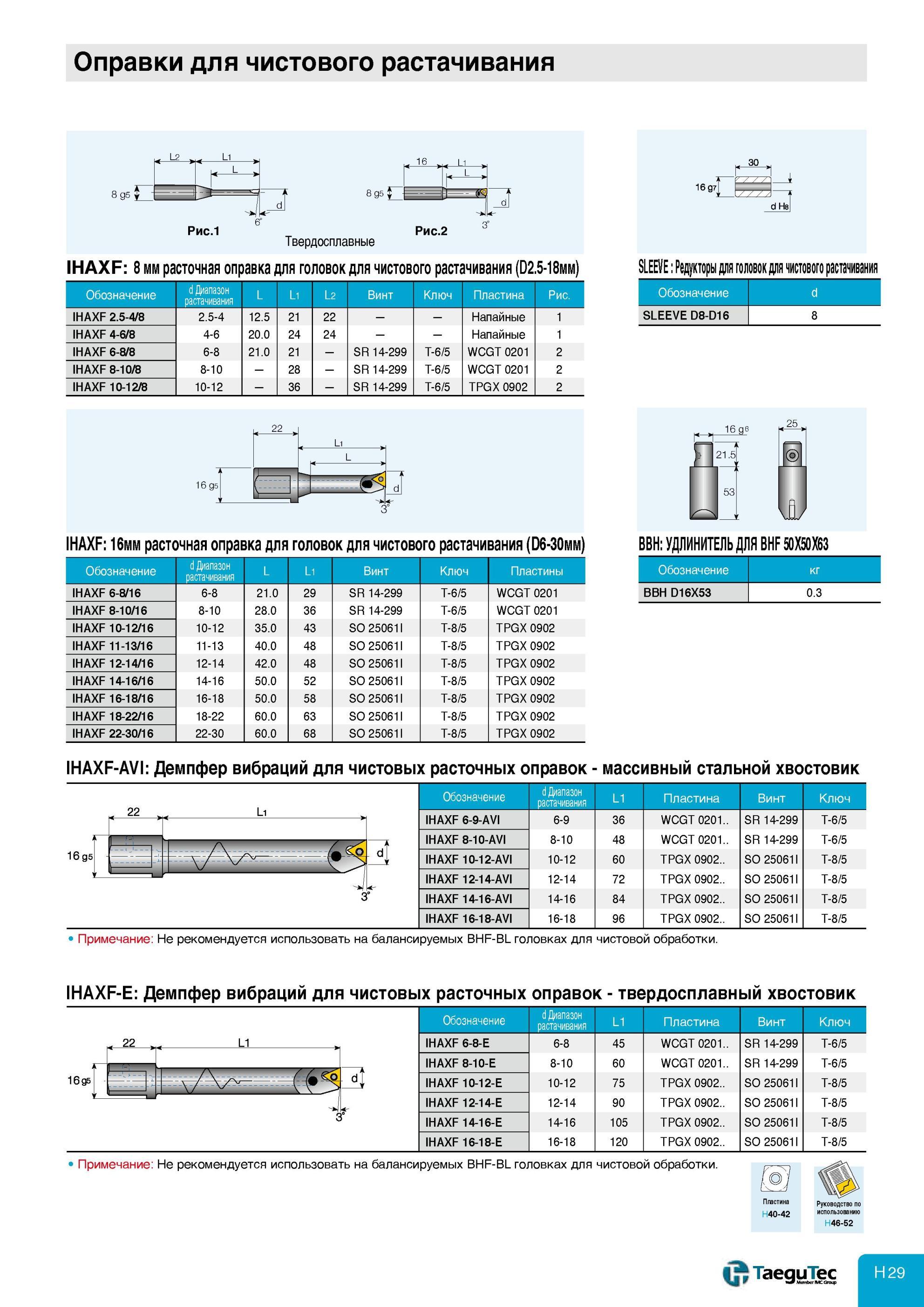

873 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.H29

873 Модульная инструментальная система Taegutec для растачивания Головки для чистового растачивания со сменными режущими пластинами Твердосплавные Редукторы Д Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. H29

Модульная инструментальная система Taegutec для растачивания Головки для чистового растачивания со сменными режущими пластинами Твердосплавные Редукторы Д

Модульная инструментальная система Taegutec для растачивания Головки для чистового растачивания со сменными режущими пластинами Твердосплавные Редукторы Демпфер виб Оправки для чистового растачивания Рис.1 Рис.2 Твердосплавные IHAXF 8 мм расточная оправка для головок для чистового растачивания (D2.5-18mm) Обозначение d Диапазон растачивания L L1 L2 Винт Ключ Пластина Рис. IHAXF 2.5-4/8 2.5-4 12.5 21 22 Напайные 1 IHAXF 4-6/8 4-6 20.0 24 24 Напайные 1 IHAXF 6-8/8 6-8 21.0 21 - SR 14-299 T-6/5 WCGT 0201 2 IHAXF 8-10/8 8-10 - 28 - SR 14-299 T-6/5 WCGT 0201 2 IHAXF 10-12/8 10-12 - 36 - SR 14-299 T-6/5 TPGX 0902 2 16 g 30 1 ±_[ / А d Не SLEEVE Редукторы для головок для чистового растачивания Обозначение d SLEEVE D8-D16 8 22 16 g5 IHAXF 16mm расточная оправка для головок для чистового растачивания (D6-30mm) Обозначение d Диапазон растачивания L L1 Винт Ключ Пластины IHAXF 6-8/16 6-8 21.0 29 SR 14-299 T-6/5 WCGT 0201 IHAXF 8-10/16 8-10 28.0 36 SR 14-299 T-6/5 WCGT 0201 IHAXF 10-12/16 10-12 35.0 43 SO 25061I T-8/5 TPGX 0902 IHAXF 11-13/16 11-13 40.0 48 SO 25061I T-8/5 TPGX 0902 IHAXF 12-14/16 12-14 42.0 48 SO 25061I T-8/5 TPGX 0902 IHAXF 14-16/16 14-16 50.0 52 SO 25061I T-8/5 TPGX 0902 IHAXF 16-18/16 16-18 50.0 58 SO 25061I T-8/5 TPGX 0902 IHAXF 18-22/16 18-22 60.0 63 SO 25061I T-8/5 TPGX 0902 IHAXF 22-30/16 22-30 60.0 68 SO 25061I T-8/5 TPGX 0902 16 я6 BBH УДЛИНИТЕЛЬ ДЛЯ BHF 50X50X63 Обозначение кг BBH D16X53 0.3 IHAXF-AVI Демпфер вибраций для чистовых расточных оправок - массивный стальной хвостовик 16д5 Обозначение d Диапазон растачивания L1 Пластина Винт Ключ IHAXF 6-9-AVI 6-9 36 WCGT 0201.. SR 14-299 T-6/5 IHAXF 8-10-AVI 8-10 48 WCGT 0201.. SR 14-299 T-6/5 IHAXF 10-12-AVI 10-12 60 TPGX 0902.. SO 25061I T-8/5 IHAXF 12-14-AVI 12-14 72 TPGX 0902.. SO 25061I T-8/5 IHAXF 14-16-AVI 14-16 84 TPGX 0902.. SO 25061I T-8/5 IHAXF 16-18-AVI 16-18 96 TPGX 0902.. SO 25061I T-8/5 Примечание Не рекомендуется использовать на балансируемых BHF-BL головках для чистовой обработки. IHAXF-E Демпфер вибраций для чистовых расточных оправок - твердосплавный хвостовик 16д5 22 L1 Обозначение d Диапазон растачивания L1 Пластина Винт Ключ IHAXF 6-8-E 6-8 45 WCGT 0201.. SR 14-299 T-6/5 IHAXF 8-10-E 8-10 60 WCGT 0201.. SR 14-299 T-6/5 IHAXF 10-12-E 10-12 75 TPGX 0902.. SO 25061I T-8/5 IHAXF 12-14-E 12-14 90 TPGX 0902.. SO 25061I T-8/5 IHAXF 14-16-E 14-16 105 TPGX 0902.. SO 25061I T-8/5 IHAXF 16-18-E 16-18 120 TPGX 0902.. SO 25061I T-8/5 Примечание Не рекомендуется использовать на балансируемых BHF-BL головках для чистовой обработки. Пластина Руководство п 40-42 использованию H46-52 (Pi TaeguTec Member IMC L
