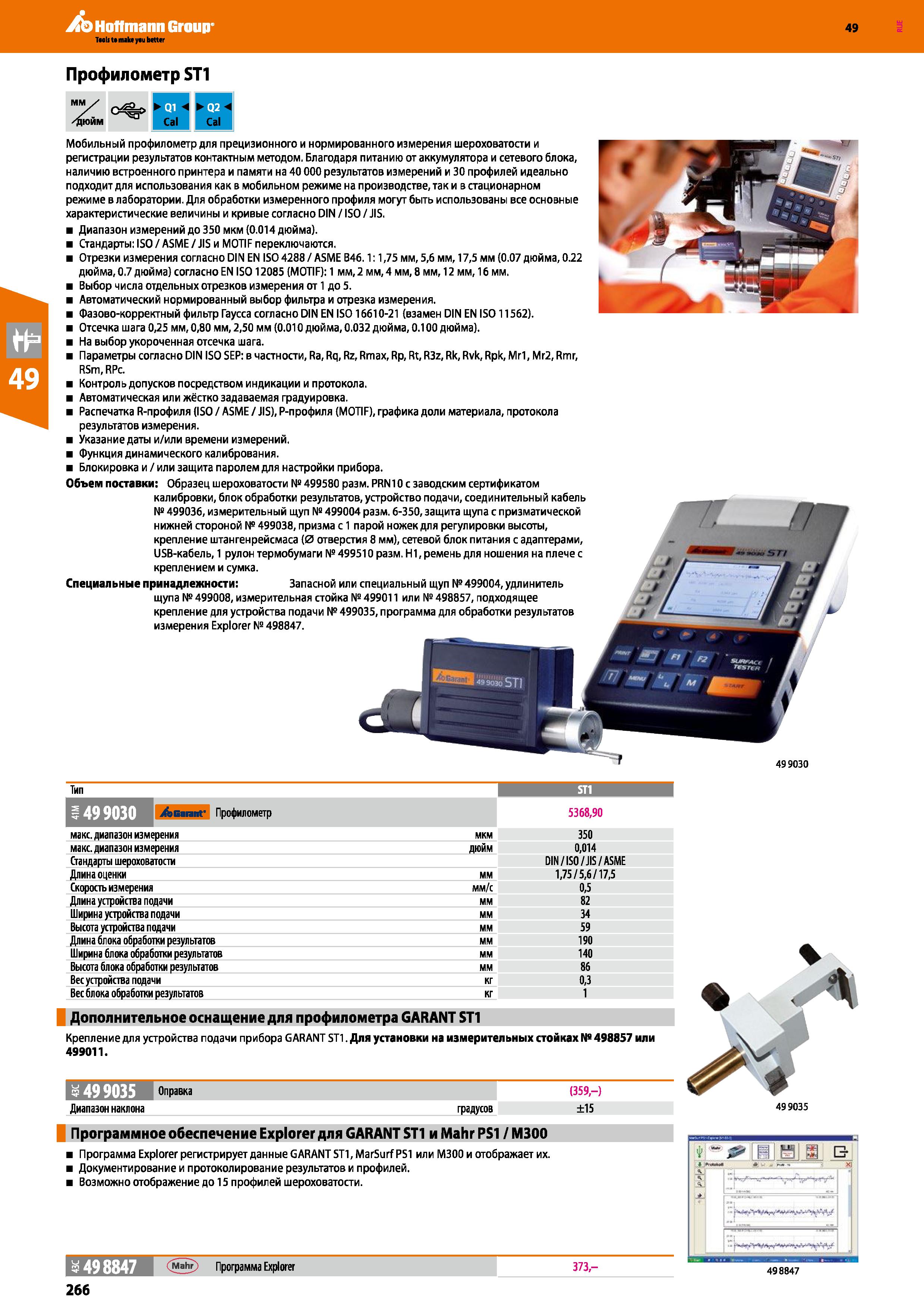

Мобильный профилометр Garant для прецизионного и нормированного измерения шероховатости и регистрации результатов контактным методом

Мобильный профилометр Garant для прецизионного и нормированного измерения шероховатости и регистрации результатов контактным методом

Мобильный профилометр Garant для прецизионного и нормированного измерения шероховатости и регистрации результатов контактным методом _ Благодаря питанию от аккумулятора и сетевого блока, наличию встроенного принтера и памяти на 40000 результатов измерений и 30 профилей идеально подходит для использования как в мобильном режиме на производстве, так и в стационарном режиме в лаборатории. Для обработки измеренного профиля могут быть использованы все основные характеристические величины и кривые согласно DIN ISO JIS. Диапазон измерений до 350 мкм (0.014 дюйма). Стандарты: ISO ASME JIS и MOTIF переключаются. Отрезки измерения согласно DIN EN ISO 4288 ASME B46.1:1,75 мм, 5,6 мм, 17,5 мм (0.07 дюйма, 0.22 дюйма, 0.7 дюйма) согласно EN IS012085 (MOTIF): 1 мм, 2 мм, 4 мм, 8 мм, 12 мм, 16 мм. Выбор числа отдельных отрезков измерения от 1 до 5. Автоматический нормированный выбор фильтра и отрезка измерения. Фазово-корректный фильтр Гаусса согласно DIN EN IS016610-21 (взамен DIN EN IS011562). Отсечка шага 0,25 мм, 0,80 мм, 2,50 мм (0.010 дюйма, 0.032 дюйма, 0.100 дюйма). На выбор укороченная отсечка шага. Параметры согласно DIN ISO SEP: в частности, Ra, Rq, Rz, Rmax, Rp, Rt, R3z, Rk, Rvk, Rpk, Mrl, Mr2, Rmr, RSm, RPc. Контроль допусков посредством индикации и протокола. Автоматическая или жёстко задаваемая градуировка. Распечатка R-профиля (ISO ASME JIS), P-профиля (MOTIF), графика доли материала, протокола результатов измерения. Указание даты и или времени измерений. Функция динамического калибрования. Блокировка и или защита паролем для настройки прибора. Объем поставки: Образец шероховатости №499580 разм. PRN10 с заводским сертификатом калибровки, блок обработки результатов, устройство подачи, соединительный кабель № 499036, измерительный щуп № 499004 разм. 6-350, защита щупа с призматической нижней стороной № 499038, призма с 1 парой ножек для регулировки высоты, крепление штангенрейсмаса (0 отверстия 8 мм), сетевой блок питания с адаптерами, USB-кабель, 1 рулон термобумаги № 499510 разм. Н1, ремень для ношения на плече с креплением и сумка. Специальные принадлежности: Запасной или специальный щуп №499004, удлинитель щупа № 499008, измерительная стойка № 499011 или № 498857, подходящее крепление для устройства подачи № 499035, программа для обработки результатов измерения Explorer № 498847. Тип ST1 AGannt' Профилометр 5368,90 макс. диапазон измерения мкм 350 макс. диапазон измерения дюйм 0,014 Стандарты шероховатости DIN IS0 JIS ASME Длина оценки мм 1,75 5,6 17,5 Скорость измерения мм с 0,5 Длина устройства подачи мм 82 Ширина устройства подачи мм 34 Высота устройства подачи мм 59 Длина блока обработки результатов мм 190 Ширина блока обработки результатов мм 140 Высота блока обработки результатов мм 86 Вес устройства подачи кг 0,3 Вес блока обработки результатов кг 1 Дополнительное оснащение для профилометра GARANT ST1 Крепление для устройства подачи прибора GARANT ST1. Для установки на измерительных стойках № 498857 или 499011. 499035 Оправка градусов Диапазон наклона Программное обеспечение Explorer для GARANT ST1 и Mahr PS1 М300 Программа Explorer регистрирует данные GARANT ST1, MarSurf PS1 или МЗОО и отображает их. Документирование и протоколирование результатов и профилей. Возможно отображение до 15 профилей шероховатости. (359,-) ±15 499035 498847 (Mahr) Программа Explorer 373,- Lfi'BjH Ег . XI 498847 266
