HOFFMANN GROUP | Каталог HOFFMANN GROUP 2015 Редакция 46 на русском (Всего 1643 стр.)

Многопозиционные модульные тиски Garant Hoffmann 80 мм Все рабочие поверхности с прецизионной шлифовальной обработкой повторяемость установки 0,03 мм

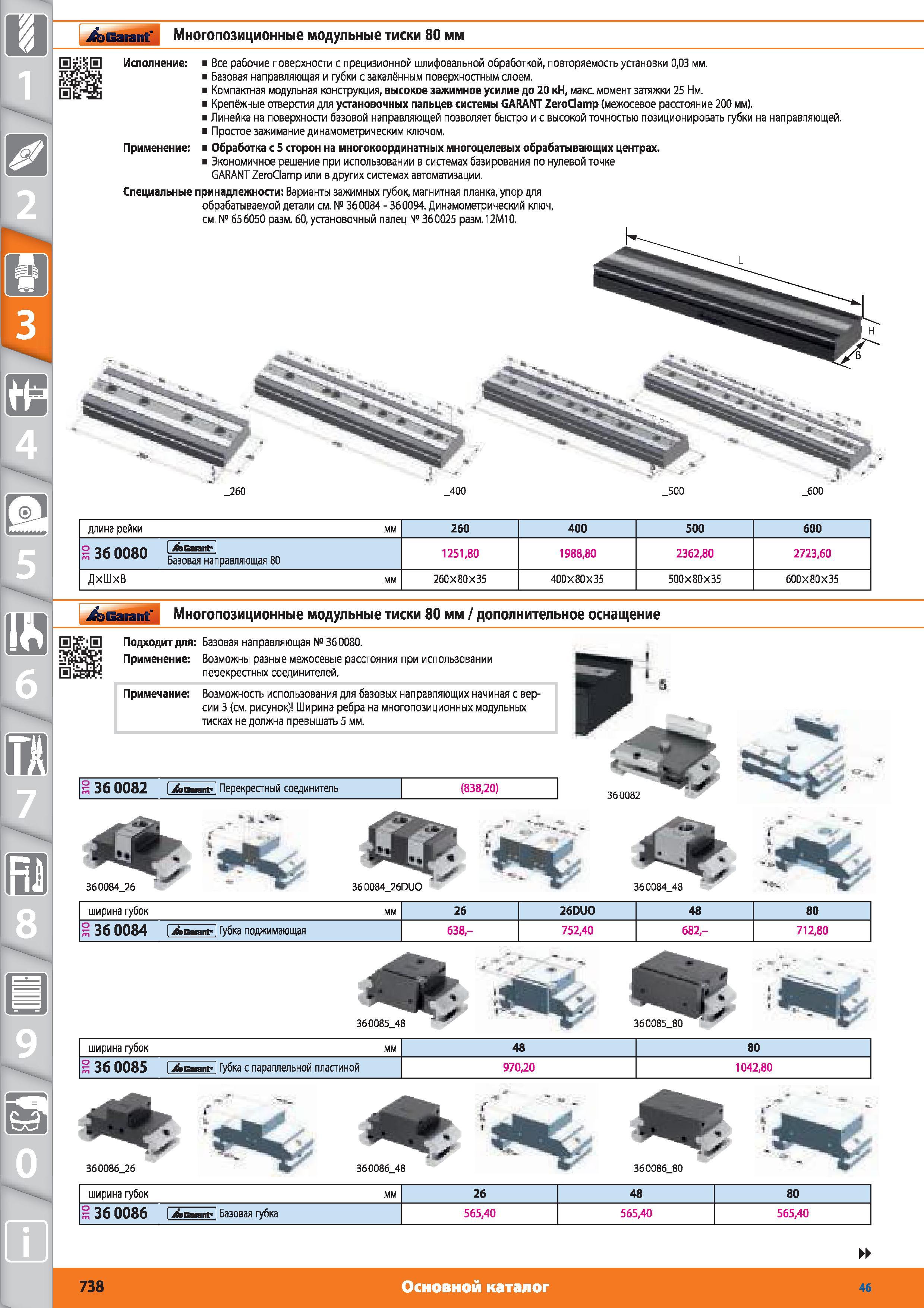

738 Каталог HOFFMANN GROUP 2015 № 46 на русском Инструмент Оборудование Инвентарь Стр.738

738 Многопозиционные модульные тиски Garant Hoffmann 80 мм Все рабочие поверхности с прецизионной шлифовальной обработкой повторяемость установки 0,03 мм Каталог HOFFMANN GROUP 2015 № 46 на русском Инструмент Оборудование Инвентарь Комплексные технологические решения и поставки Стр. 738

Многопозиционные модульные тиски Garant Hoffmann 80 мм Все рабочие поверхности с прецизионной шлифовальной обработкой повторяемость установки 0,03 мм

Многопозиционные модульные тиски Garant Hoffmann 80 мм Все рабочие поверхности с прецизионной шлифовальной обработкой повторяемость установки 0,03 мм. Базовая направляющая и губки с закалённым поверхностным слоем. Компактная модульная конструкция высокое зажимное усилие до 20 кН макс. момент затяжки 25 Нм. Крепёжные отверстия для установочных пальцев системы Garant ZeroClamp (межосевое расстояние 200 мм). Линейка на поверхности базовой направляющей позволяет быстро и с высокой точностью позиционировать губки на направляющей. Простое зажимание динамометрическим ключом. Применение Обработка с 5 сторон на многокоординатных многоцелевых обрабатывающих центрах. Экономичное решение при использовании в системах базирования по нулевой точке Garant ZeroClamp или в других системах автоматизации. Специальные принадлежности Варианты зажимных губок магнитная планка упор для обрабатываемой детали см. 360084 360094. Динамометрический ключ см 656050 разм. 60 установочный палец 36 0025 разм. 12М10. длина рейки мм 260 400 500 600 1360080 1 ЛЬ Garant1 Базовая направляющая 80 125180 198880 236280 272360 ДхШхВ мм 260X80X35 400X 80X 35 500X80X35 600X 80 X 35 Многопозиционные модульные тиски 80 мм дополнительное оснащение Подходит для Базовая направляющая 360080. Применение Возможны разные межосевые расстояния при использовании перекрестных соединителей. Примечание Возможность использования для базовых направляющих начиная с версии 3 (см. рисунок) Ширина ребра на многопозиционных модульных тисках не должна превышать 5 мм. 36 0082 Ави Перекрестный соединитель (83820) 360082 Зб00842б 36008426DUO 36008448 ширина губок мм 26 26DUO 48 80 36 0084 1 j&Gnnt-1 Губка поджимающая 638- 75240 682- 71280 36008548 36008580 ширина губок мм 48 80 36 0085 1 Асти- Губка с параллельной пластиной 97020 104280 36008б26 36008б48 36008680 С- Ь-'. Ьг ширина губок мм 26 48 80 36 0086 jfeGnnt-1 базовая губка 56540 56540 56540 738 Основной каталог 46
