WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Многофункциональный токарный инструмент Walter Turn со сменными пластинами для производительной механической обработки на обрабатывающих центрах с ЧПУ

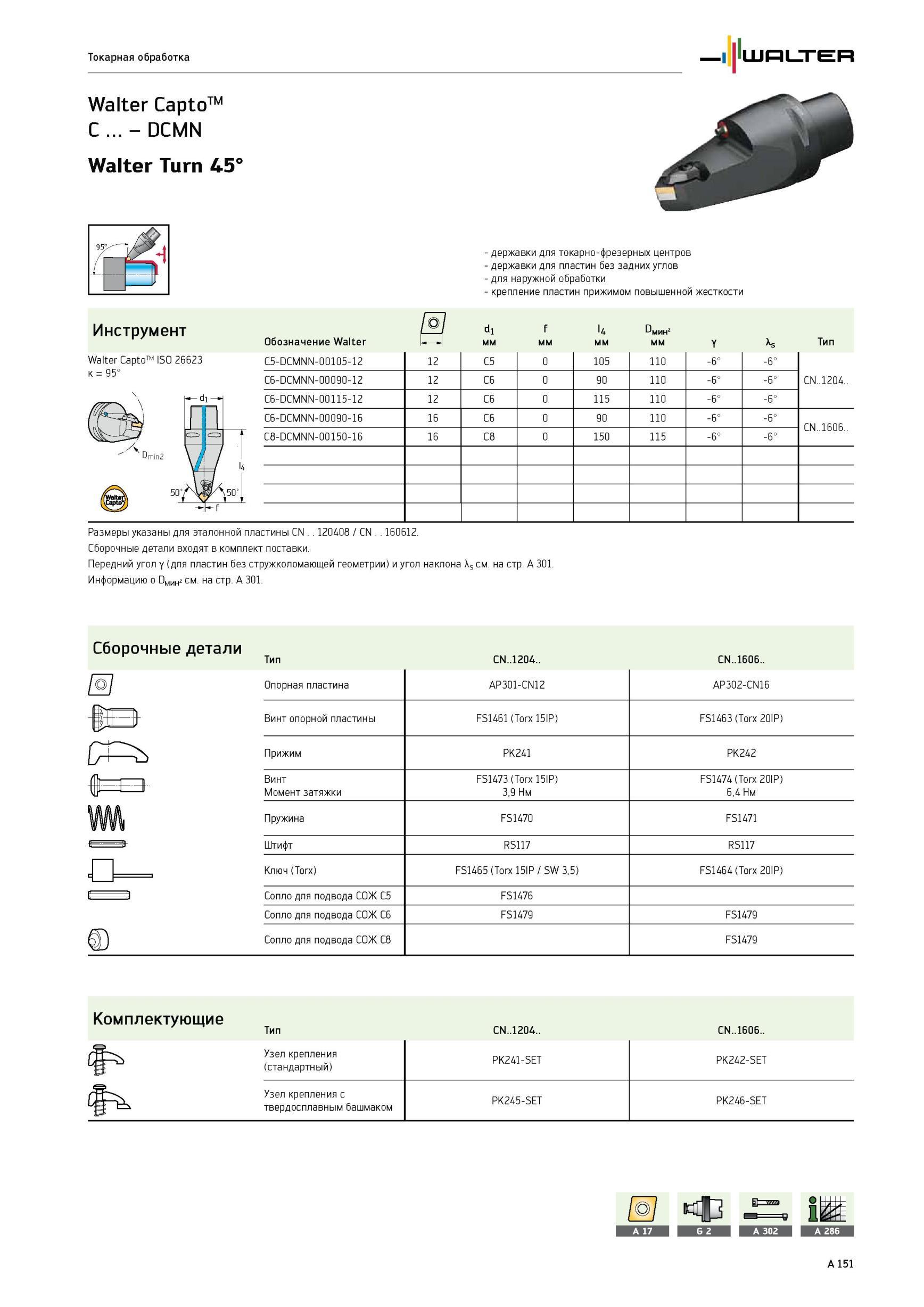

155 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A151

155 Многофункциональный токарный инструмент Walter Turn со сменными пластинами для производительной механической обработки на обрабатывающих центрах с ЧПУ Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A151

Многофункциональный токарный инструмент Walter Turn со сменными пластинами для производительной механической обработки на обрабатывающих центрах с ЧПУ

Многофункциональный токарный инструмент Walter Turn со сменными пластинами для производительной механической обработки на обрабатывающих центрах с ЧПУ _ Державки для токарно-фрезерных центров Резцы для пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жесткости Инструмент f U С мин2 Обозначение Walter мм Y As Тип Walter Capto ISO 26623 к 95° C5-DCMNN-00105-12 12 C5 0 105 110 -6° -6° CN..1204.. C6-DCMNN-00090-12 12 C6 0 90 110 -6° -6° C6-DCMNN-00115-12 12 C6 0 115 110 -6° -6° C6-DCMNN-00090-16 16 C6 0 90 110 -6° -6° CN..1606.. C8-DCMNN-00150-16 16 C8 0 150 115 -6° -6° Размеры указаны для эталонной пластины CN 120408 / CN 160612. Сборочные детали входят в комплект поставки. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Информацию о DMm2 см. на стр. A 301. Сборочные детали Тип Опорная пластина Винт опорной пластины Прижим Винт Момент затяжки Пружина Штифт Ключ (Torx) Сопло для подвода СОЖ C5 Сопло для подвода СОЖ C6 Сопло для подвода СОЖ C8 CN..1204.. AP301-CN12 FS1461 (Torx 15IP) PK241 FS1473 (Torx 15IP) 3,9 Нм FS1470 RS117 FS1465 (Torx 15IP / SW 3,5) FS1476 FS1479 CN..1606.. AP302-CN16 FS1463 (Torx 20IP) PK242 FS1474 (Torx 20IP) 6,4 Нм FS1471 RS117 FS1464 (Torx 20IP) FS1479 FS1479 Комплектующие Тип CN..1204.. CN..1606.. Узел крепления (стандартный) PK241-SET PK242-SET Узел крепления с твердосплавным башмаком PK245-SET PK246-SET Токарная обработка Walter Capto C - DCMN Walter Turn 45е твердосплавными
