Многофункциональный токарный инструмент Walter с твердосплавными пластинами для наружного точения и использования на токарно-фрезерных центрах с ЧПУ

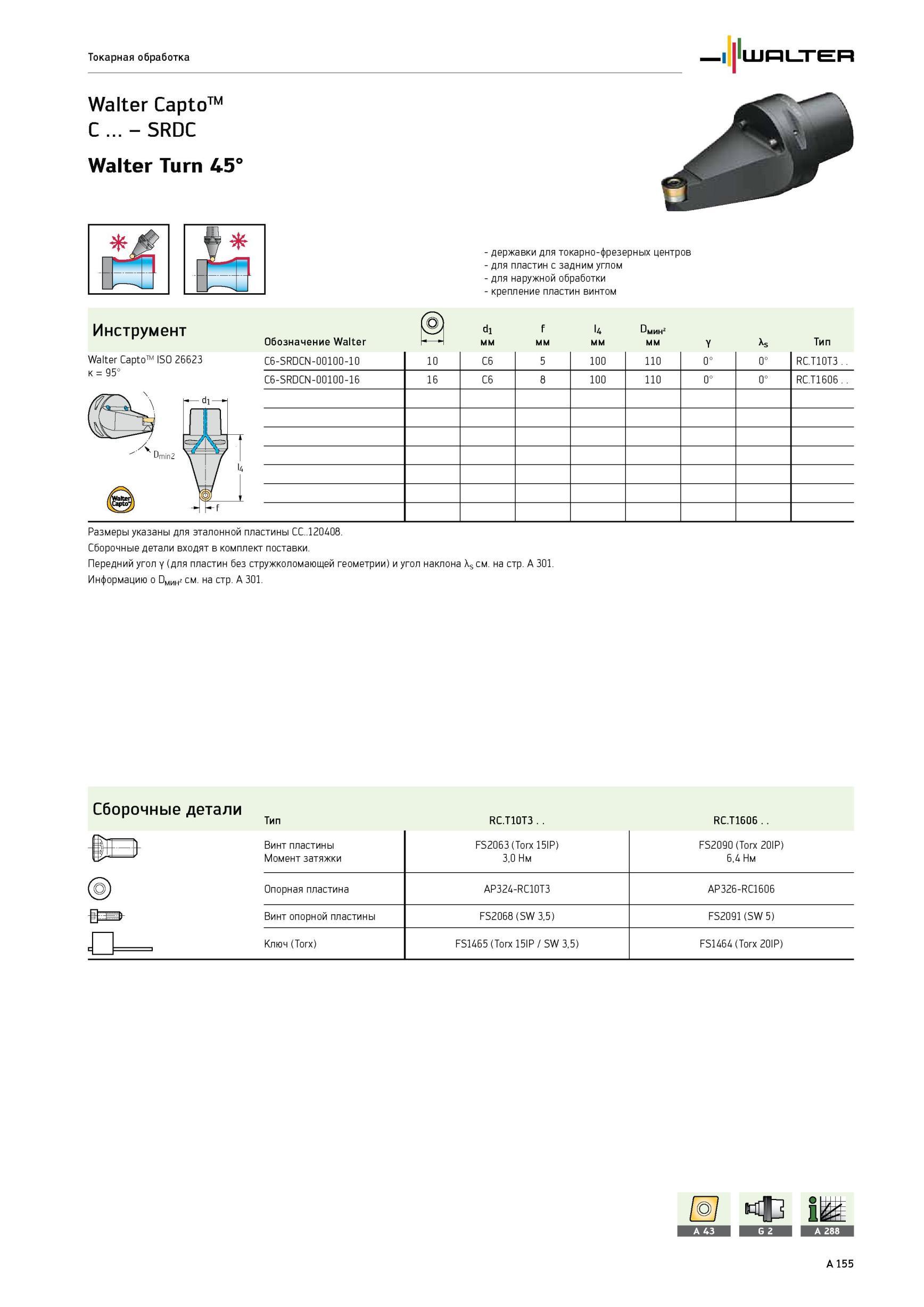

159 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A155

159 Многофункциональный токарный инструмент Walter с твердосплавными пластинами для наружного точения и использования на токарно-фрезерных центрах с ЧПУ Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A155

Многофункциональный токарный инструмент Walter с твердосплавными пластинами для наружного точения и использования на токарно-фрезерных центрах с ЧПУ

Многофункциональный токарный инструмент Walter с твердосплавными пластинами для наружного точения и использования на токарно-фрезерных центрах с ЧПУ _ Токарная обработка Walter CaptoTM C ... - SRDC Walter Turn 45е - державки для токарно-фрезерных центров - для пластин с задним углом - для наружной обработки - крепление пластин винтом Инструмент (ё) di f 14 С ИИ2 Обозначение Walter мм Y As Тип Walter CaptoTM ISO 26623 к = 95° C6-SRDCN-00100-10 10 C6 5 100 110 0° 0° RC.T10T3 . . C6-SRDCN-00100-16 16 C6 8 100 110 0° 0° RC.T1606 . . Размеры указаны для эталонной пластины CC..120408. Сборочные детали входят в комплект поставки. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Информацию о DMm2 см. на стр. A 301. Сборочные детали Тип RC.T10T3 . RC.T1606 . Винт пластины FS2063 (Torx 15IP) FS2090 (Torx 20IP) Момент затяжки 3,0 Нм 6,4 Нм Опорная пластина AP324-RC10T3 AP326-RC1606 Винт опорной пластины FS2068 (SW 3,5) FS2091 (SW 5) Ключ (Torx) FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) сменными
