Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

Многофункциональный южнокорейский металлорежущий инструмент Korloy Multi Turn для наружного точения, внутреннего растачивания и сверления отверстий на тока

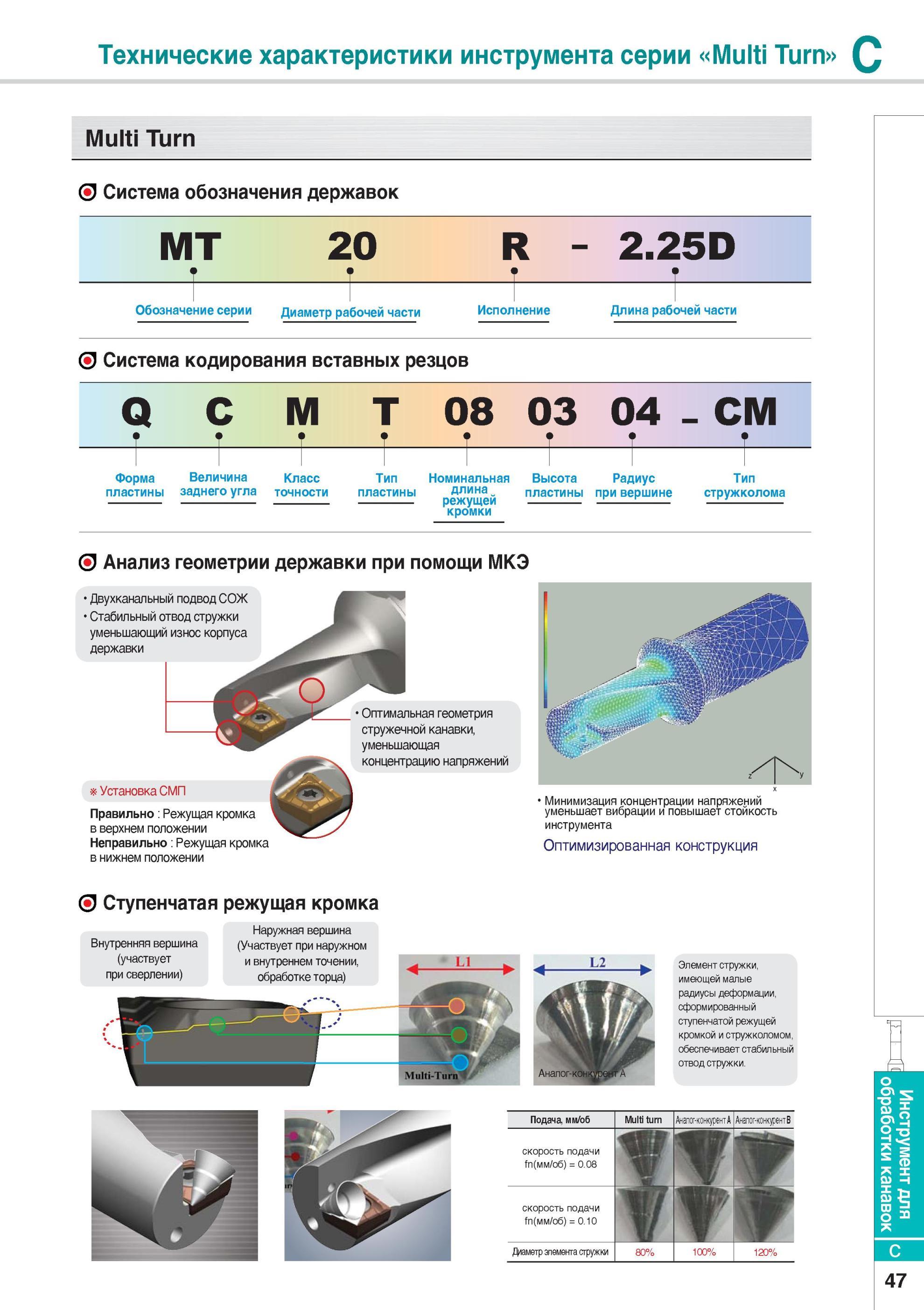

275 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.C47

275 Многофункциональный южнокорейский металлорежущий инструмент Korloy Multi Turn для наружного точения, внутреннего растачивания и сверления отверстий на тока Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. C47

Многофункциональный южнокорейский металлорежущий инструмент Korloy Multi Turn для наружного точения, внутреннего растачивания и сверления отверстий на тока

Многофункциональный южнокорейский металлорежущий инструмент Korloy Multi Turn для наружного точения, внутреннего растачивания и сверления отверстий на токарных станках Система обозначения державок MT 20 R - 2.25D Обозначение серии Диаметр рабочей части Исполнение Длина рабочей части О Система кодирования вставных резцов Q C M T 08 03 04 CM f Тип Номинальная Высота Радиус пластины длина пластины при вершине - режущей - кромки Форма Величина Класс пластины заднего угла точности Тип стружколома О Анализ геометрии державки при помощи МКЭ Двухканальный подвод СОЖ Стабильный отвод стружки уменьшающий износ корпуса державки Установка СМП Правильно Режущая кромка в верхнем положении Неправильно Режущая кромка в нижнем положении Оптимальная геометрия стружечной канавки, уменьшающая концентрацию напряжений Минимизация концентрации напряжений уменьшает вибрации и повышает стойкость инструмента Оптимизированная конструкция О Ступенчатая режущая кромка Внутренняя вершина (участвует при сверлении) Наружная вершина (Участвует при наружном и внутреннем точении, обработке торца) Элемент стружки, имеющей малые радиусы деформации, сформированный ступенчатой режущей кромкой и стружколомом, обеспечивает стабильный отвод стружки. с 47 Инструмент для обработки канавок Подача, мм/об скорость подачи п(мм/об) = 0.08 скорость подачи п(мм/об) = 0.10 Диаметр элемента стружки Multi turn Анапог-конкурент A Анапог-конкурентB 80% 100% 120% Технические характеристики инструмента серии Multi Turn Токарный инструмент Korloy
