HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

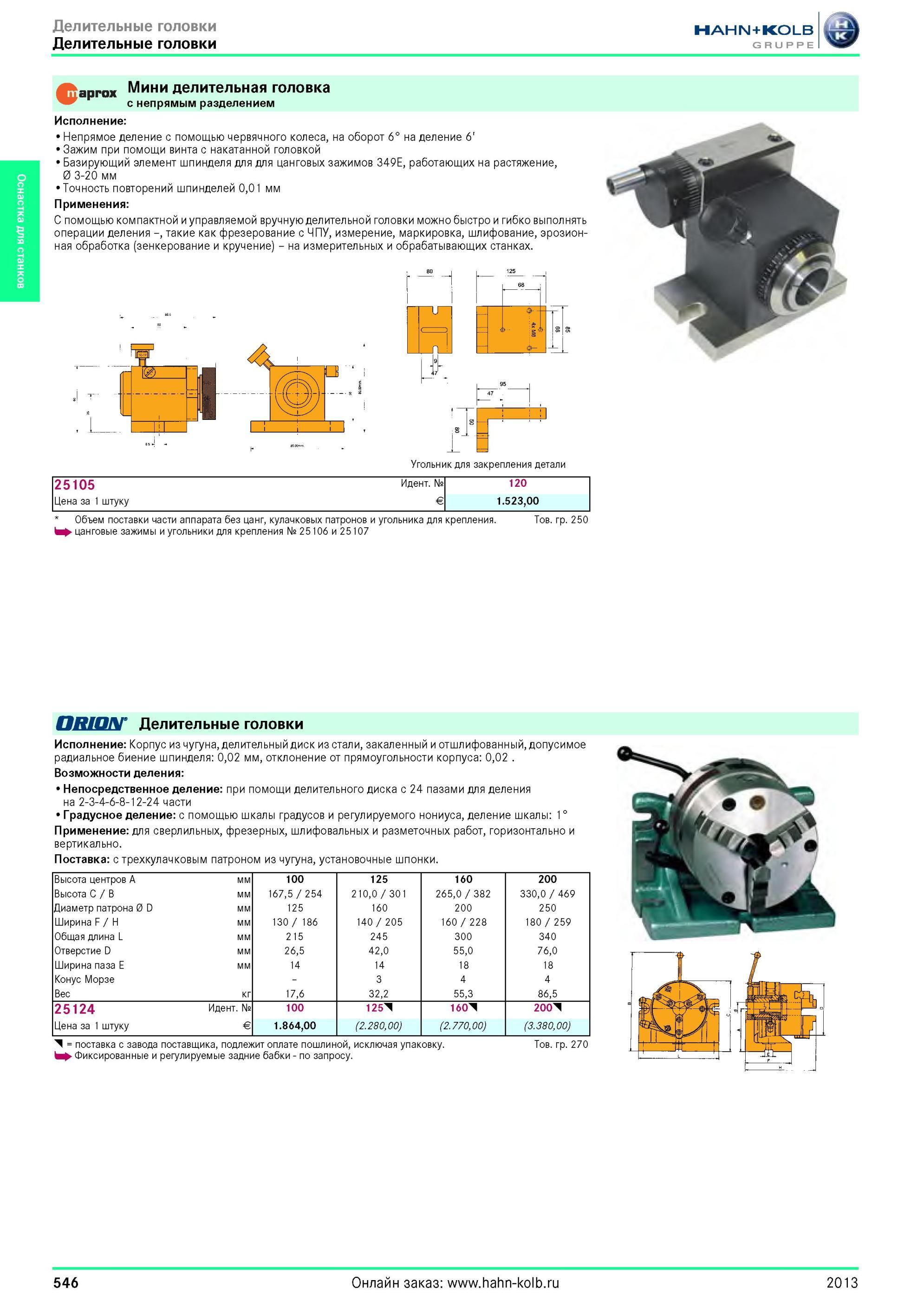

546 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.546

546 Мини делительная головка с непрямым разделением от Hahn Kolb Исполнение Непрямое деление с помощью червячного колеса, на оборот 6° на деление 6' Зажим Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 546

Мини делительная головка с непрямым разделением от Hahn Kolb Исполнение Непрямое деление с помощью червячного колеса, на оборот 6° на деление 6' Зажим

Мини делительная головка с непрямым разделением от Hahn Kolb Исполнение Непрямое деление с помощью червячного колеса, на оборот 6° на деление 6' Зажим при помощи винта с накатанной головкой Базирующий элемент шпинделя для для цанговых зажимов 349E, работающих на растяжение, 0 3-20 мм Точность повторений шпинделей 0,01 мм Применения С помощью компактной и управляемой вручную делительной головки можно быстро и гибко выполнять операции деления -, такие как фрезерование с ЧПУ, измерение, маркировка, шлифование, эрозионная обработка (зенкерование и кручение) на измерительных и обрабатывающих станках. шт Угольник для закрепления детали 25105 Идентификационный номер № 120 Цена за 1 штуку Евро € 1.523,00 Объем поставки части аппарата без цанг, кулачковых патронов и угольника для крепления. Товарная группа 250 цанговые зажимы и угольники для крепления № 25106 и 25107 ашалг Делительные головки Исполнение Корпус из чугуна, делительный диск из стали, закаленный и отшлифованный, допусимое радиальное биение шпинделя 0,02 мм, отклонение от прямоугольности корпуса 0,02 Возможности деления Непосредственное деление при помощи делительного диска с 24 пазами для деления на 2-3-4-6-8-12-24 части Градусное деление с помощью шкалы градусов и регулируемого нониуса, деление шкалы 1° Применение для сверлильных, фрезерных, шлифовальных и разметочных работ, горизонтально и вертикально. Поставка с трехкулачковым патроном из чугуна, установочные шпонки. Высота центров A мм 100 125 160 200 Высота C / В мм 167,5 / 254 210,0 / 301 265,0 / 382 330,0 / 469 Диаметр патрона 0 D мм 125 160 200 250 Ширина F / H мм 130 / 186 140 / 205 160 / 228 180 / 259 Общая длина L мм 215 245 300 340 Отверстие D мм 26,5 42,0 55,0 76,0 Ширина паза E мм 14 14 18 18 Конус Морзе 3 4 4 Вес кг 17,6 32,2 55,3 86,5 25124 Цена за 1 штуку Идентификационный номер № Евро € 100 1.864,00 125d (2.280,00) 160d (2.770,00) 200d (3.380,00) d поставка с завода поставщика, подлежит оплате пошлиной, исключая упаковку. Товарная группа 270 Фиксированные и регулируемые задние бабки по запросу. 546 2013
