Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HOFFMANN GROUP | Каталог HOFFMANN GROUP 2018 Инструмент Приборы Инвентарь (Всего 1162 стр.)

Микрометрический нутромер OSIMESS для отверстий малого диаметра от 1 мм Наконечники хромированные (от разм 4,5-7,5) Вершина измерительной —> _

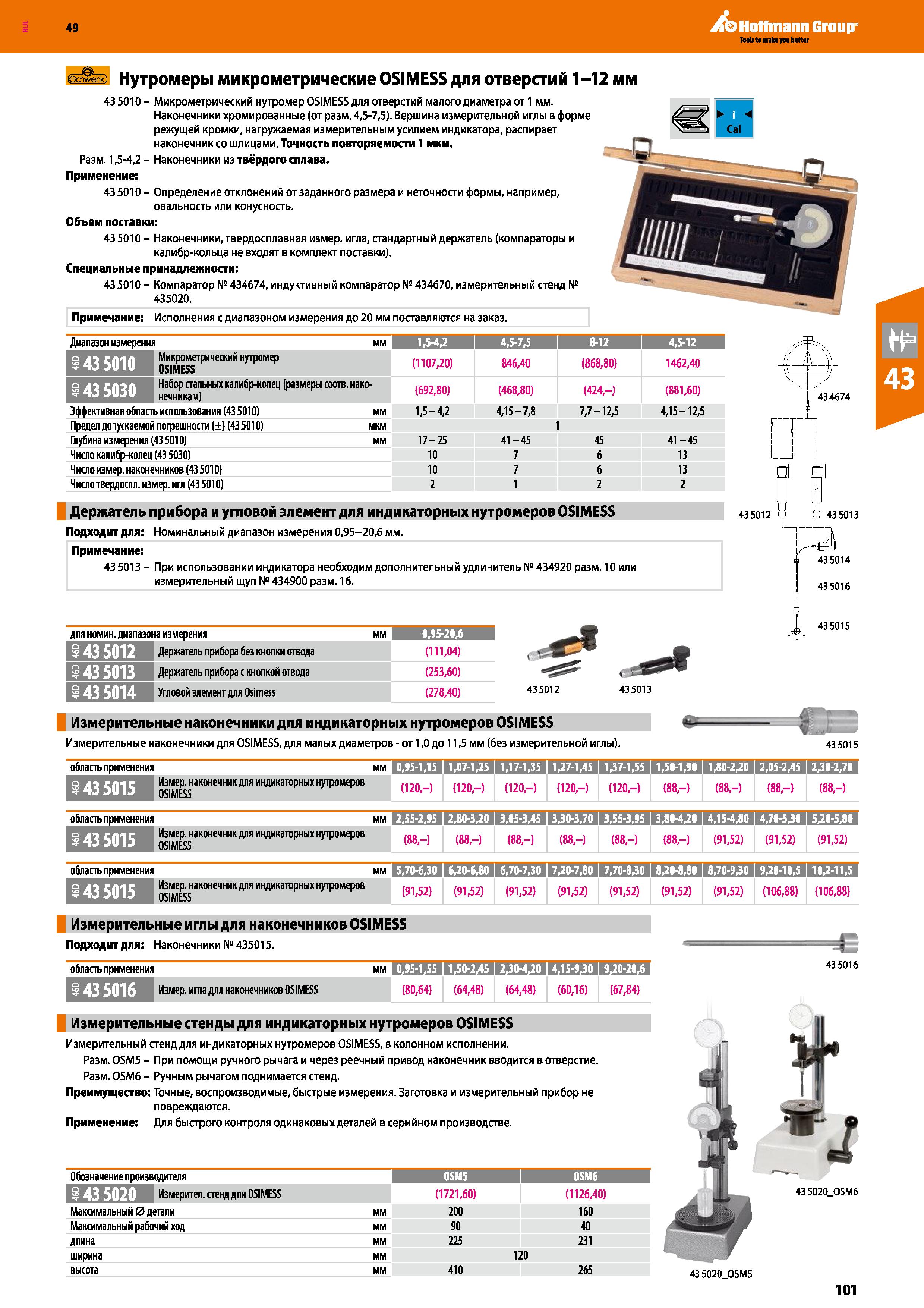

101 Каталог HOFFMANN GROUP 2018 Инструмент ручной Измерительные приборы Инвентарь Стр.101

101 Микрометрический нутромер OSIMESS для отверстий малого диаметра от 1 мм Наконечники хромированные (от разм 4,5-7,5) Вершина измерительной —> _ Каталог HOFFMANN GROUP 2018 Инструмент ручной Слесарный и механизированный Измерительные приборы и инструменты Производственный инвентарь Стр. 101

Микрометрический нутромер OSIMESS для отверстий малого диаметра от 1 мм Наконечники хромированные (от разм 4,5-7,5) Вершина измерительной —> _

Микрометрический нутромер OSIMESS для отверстий малого диаметра от 1 мм. Наконечники хромированные (от разм. 4,5-7,5). Вершина измерительной —> _ иглы в форме режущей кромки, нагружаемая измерительным усилием индикатора, распирает наконечник со шлицами. Точность повторяемости 1 мкм. Разм. 1,5-4,2 - Наконечники из твёрдого сплава. Применение: 435010- Определение отклонений от заданного размера и неточности формы, например, овальность или конусность. Объем поставки: 43 5010 - Наконечники, твердосплавная измер. игла, стандартный держатель (компараторы и калибр-кольца не входят в комплект поставки). Специальные принадлежности: 43 5010 - Компаратор № 434674, индуктивный компаратор № 434670, измерительный стенд № 435020. Примечание: Исполнения с диапазоном измерения до 20 мм поставляются на заказ. Диапазон измерения мм 1,5-4,2 4,5-7,5 I 8-12 I 4,5-12 Микрометрический нутромер bUfiliU OSIMESS (1107,20) 846,40 (868,80) 1462,40 Набор стальных калибр-колец (размеры соотв. нако-нечникам) (692,80) (468,80) (424,-) (881,60) Эффективная область использования (435010) мм 1,5-4,2 4,15-7,8 7,7-12,5 4,15-12,5 Предел допускаемой погрешности (±) (43 5010) мкм 1 Глубина измерения (43 5010) мм 17-25 41-45 45 41-45 Число калибр-колец (43 5030) 10 7 6 13 Число измер. наконечников (43 5010) 10 7 б 13 Число твердоспл. измер. игл (435010) 2 1 2 2 Держатель прибора и угловой элемент для индикаторных нутромеров OSIMESS Подходит для: Номинальный диапазон измерения 0,95-20,6 мм. Примечание: 435013 - При использовании индикатора необходим дополнительный удлинитель №434920 разм. 10 или измерительный щуп №434900 разм. 16. 1 435012 Держатель прибора без кнопки отвода (111,04) 1 Держатель прибора с кнопкой отвода (253,60) J 435014 Угловой элемент для Osimess (278,40) 435015 435012 435013 Измерительные наконечники для индикаторных нутромеров OSIMESS — Измерительные наконечники для OSIMESS, для малых диаметров - от 1,0 до 11,5 мм без измерительной иглы). 435015 область применения мм 0,95-1,15 I 1,07-1,25 I 1,17-1,35 11,27-1,45 I 1,37-1,55 1 1,50-1,90 I 1,80-2,20 1 2,05-2 45 1 2,30-2,70 Измер. наконечник для индикаторных нутромеров OSIMESS (120,-) (120,-) (120,-) (120,-) (120,-) (88,-) (88,-) (88,-) (88,-) область применения мм 2,55-2,95 I 2,80-3,20 I 3,05-3 45 I 3,30-3,70 I 3,55-3,95 I 3,80-4,20 I 4,15-4,80 1 4,70-5,30 1 5,20-5,80 ЛИШИ Измер. наконечник для индикаторных нутромеров OSIMESS (88,-) (88,-) (88,-) (88,-) (88,-) (88,-) (91,52) (91,52) (91,52) область применения мм 5,70-6,30 I 6,20-6,80 I 6,70-7,30 1 7,20-7,80 1 7,70-8,30 1 8,20-8,80 1 8,70-9,30 1 9,20-10,5 110Д-11,5 1 11 к ИНД Измер. наконечник для индикаторных нутромеров OSIMESS (91,52) (91,52) (91,52) (91,52) (91,52) (91,52) (91,52) (106,88) (106,88) Измерительные иглы для наконечников OSIMESS Подходит для: Наконечники №435015. область применения мм 0,95-1,55 11,50-2 45 1 2,30-4,20 1 4,15-9,30 1 9,20-20,6 и имя Измер. игла для наконечников OSIMESS (80,64) (64,48) (64,48) (60,16) (67,84) 43 5016 Измерительные стенды для индикаторных нутромеров OSIMESS Измерительный стенд для индикаторных нутромеров OSIMESS, в колонном исполнении. Разм. OSM5 - При помощи ручного рычага и через реечный привод наконечник вводится в отверстие. Разм. OSM6 - Ручным рычагом поднимается стенд. Преимущество: Точные, воспроизводимые, быстрые измерения. Заготовка и измерительный прибор не повреждаются. Применение: Для быстрого контроля одинаковых деталей в серийном производстве. Обозначение производителя 0SM5 1 0SM6 I Измерител. стенд для OSIMESS (1721,60) (1126,40) Максимальный 0 детали мм 200 160 Максимальный рабочий ход мм 90 40 длина мм 225 231 ширина мм 120 высота мм 410 265 43 502Q OSM5 43 5020 QSM6 101 Нутромеры микрометрические OSIMESS для отверстий 1-12 мм 43 5010 -
