Международная стандартная система формирования буквенно-цифрового обозначения токарных сборных резцов и державок с режущими сменными пластинами

86 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A82

86 Международная стандартная система формирования буквенно-цифрового обозначения токарных сборных резцов и державок с режущими сменными пластинами Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A82

Международная стандартная система формирования буквенно-цифрового обозначения токарных сборных резцов и державок с режущими сменными пластинами

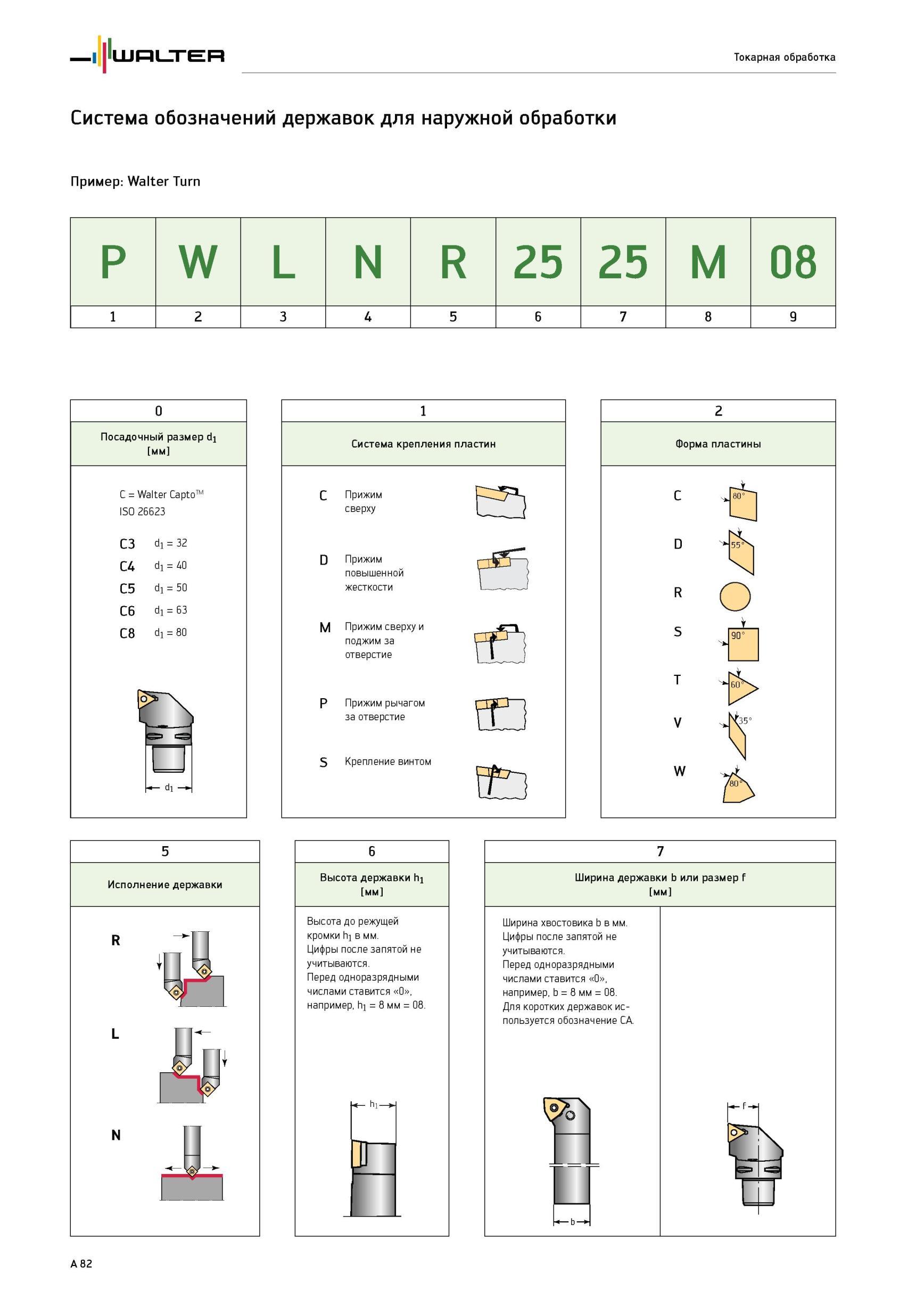

Международная стандартная система формирования буквенно-цифрового обозначения токарных сборных резцов и державок с режущими сменными пластинами _ для наружного точения Высота державки h1 мм Высота до режущей кромки hi в мм. Цифры после запятой не учитываются. Перед одноразрядными числами ставится 0 например, h1 8 мм 08. Ширина державки b или размер f мм Ширина хвостовика b в мм. Цифры после запятой не учитываются. Перед одноразрядными числами ставится 0 например, b 8 мм 08. Для коротких державок используется обозначение CA. Е 7 A 82 Посадочный размер dj мм C Walter Capto ISO 26623 C3 di 32 C4 di 40 C5 d1 50 C6 d1 63 C8 d1 80 Система крепления пластин C Прижим сверху D Прижим повышенной жесткости M Прижим сверху и поджим за отверстие P Прижим рычагом за отверстие S Крепление винтом Форма пластины C D R S T V W Исполнение державки R L N Токарная обработка Пример Walter Turn P W L N R 25 25 M 08 1 2 3 4 5 6 7 8 9 6
