Международная система обозначения сменных режущих пластин для обработки отверстий (по стандарту ISO 1832) Форма пластины Задний угол Класс точности

736 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.C6

736 Международная система обозначения сменных режущих пластин для обработки отверстий (по стандарту ISO 1832) Форма пластины Задний угол Класс точности Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. C6

Международная система обозначения сменных режущих пластин для обработки отверстий (по стандарту ISO 1832) Форма пластины Задний угол Класс точности

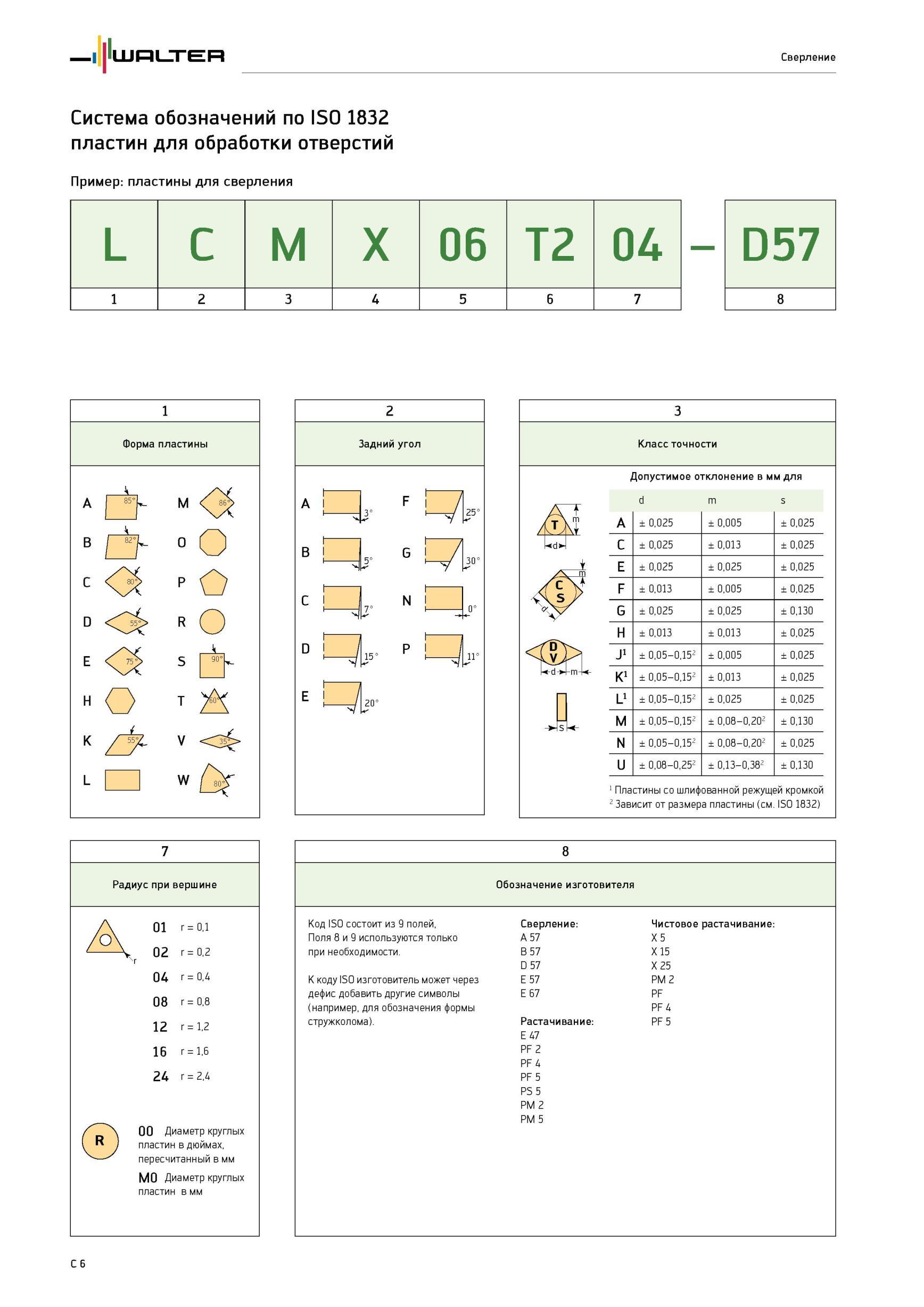

Международная система обозначения сменных режущих пластин для обработки отверстий (по стандарту ISO 1832) Форма пластины Задний угол Класс точности _ Допустимое отклонение в мм Радиус при вершине 01 r 0,1 02 r 0,2 r 04 r 0,4 08 r 0,8 12 r 1,2 16 r 1,6 24 r 2,4 00 Диаметр круглых пластин в дюймах, пересчитанный в мм M0 Диаметр круглых пластин в мм Сверление Пример:пластины для сверления L C M X 06 T2 04 АТ к пластин для для A d ± 0,025 m ± 0,005 s ± 0,025 C ± 0,025 ± 0,013 ± 0,025 E ± 0,025 ± 0,025 ± 0,025 F ± 0,013 ± 0,005 ± 0,025 G ± 0,025 ± 0,025 ± 0,130 H ± 0,013 ± 0,013 ± 0,025 J1 ± 0,05 0,152 ± 0,005 ± 0,025 K1 ± 0,05-0,152 ± 0,013 ± 0,025 L1 ± 0,05-0,152 ± 0,025 ± 0,025 M ± 0,05-0,152 ± 0,08-0,202 ± 0,130 N ± 0,05-0,152 ± 0,08-0,202 ± 0,025 U ± 0,08-0,252 ± 0,13-0,382 ± 0,130 1 Пластины со шлифованной режущей кромкой 2 Зависит от размера пластины (см. ISO 1832) 3 5 7 3 d> 8 Обозначение изготовителя Код ISO состоит из 9 полей, Сверление Чистовое растачивание Поля 8 и 9 используются только A 57 X 5 при необходимости. B 57 X 15 D 57 X 25 К коду ISO изготовитель может через E 57 PM 2 дефис добавить другие символы E 67 PF (например, для обозначения формы PF 4 стружколома). Растачивание E 47 PF 2 PF 4 PF 5 PS 5 PM 2 PM 5 PF 5 C 6 Форма пластины A B C D E H K L M O P R S T V W Задний угол A B C D E F G N P




См.также / See also :

Расчетные формулы при сверлении

Сменные режущие твердосплавные пластины Walter для сверлильного инструмента


Указатель общего каталога инструмента WALTER 2012 на русском языке





Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

733 Краткое описание различных групп металлорежущего инструмента Walter для сверления и растачивания отверстий в заготовках из металлов и сплавов Сверла Walter Xt Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. C3733 Краткое описание различных групп металлорежущего инструмента Walter для сверления и растачивания отверстий в заготовках из металлов и сплавов Сверла Walter Xt734 Металлорежущий осевой инструмент Walter со сменными режущими твердосплавными головками для высокоэффективной обработки отверстий в различных группах обрабатыв Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. C4734 735 Обзор программы сменных режущих твердосплавных пластин Walter для сборного металлорежущего инструмента Вид механической обработки Сверление Растачивание Разве Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. C5735 Обзор программы сменных режущих твердосплавных пластин Walter для сборного металлорежущего инструмента Вид механической обработки Сверление Растачивание Разве737 Пример пластины Walter для растачивания и чистового растачивания W C G T 04 02 04 1 2 3 4 5 6 7 X15 8 C 7 4 Конструктивные особенности A B C F G H J M N Q R T Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. C7737 738 Система обозначения твердых сплавов Walter Сверление и обработка отверстий Область применения или покрытие P Сталь M Нержавеющая сталь K Чугун N Цветные метал Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. C8738 739 Система обозначений геометрий пластин Walter для сверления Канавка стружколома маленькая большая A 0° в 6° D 10° E 15° F 16° G 20° K 25° Режущая кромка усилен Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. C9739
