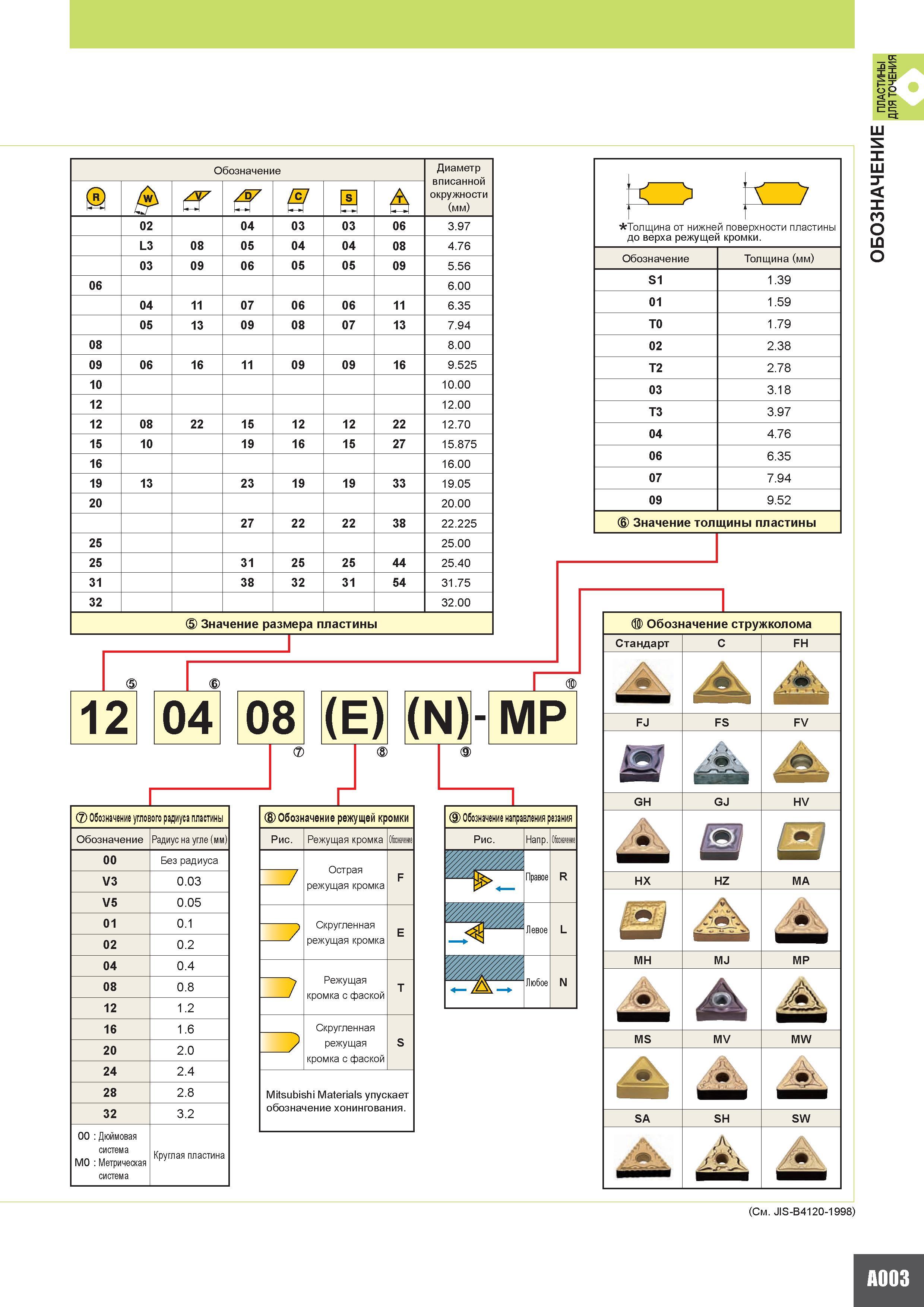

Международная система обозначения и кодирования сменных режущих пластин для токарной наружной и внутренней обработки Часть 2 Диаметр вписанной окружности (мм) Значение размера пластины b n 12 1 04 ( )8 m Обозначение углового радиуса пластины Обозначение Радиус на угле (мм) 00 Без радиуса V3 0.03 V5 0.05 01 0.1 02 0.2 04 0.4 08 0.8 12 1.2 16 1.6 20 2.0 24 2.4 28 2.8 32 3.2 00 Дюймовая система M0 Метрическая система Круглая пластина Обозначение режущей кромки Рис. Режущая кромка Обозначение Острая режущая кромка F Скругленная режущая кромка E Режущая кромка с фаской T Скругленная режущая кромка с фаской S Mitsubishi Materials упускает обозначение хонингования. Обозначение направления резания Рис. Например Обозначение 11111 Правое R Левое L Любое N to to 1 1 Толщина от нижней поверхности пластины до верха режущей кромки. Обозначение Толщина (мм) S1 1.39 01 1.59 T0 1.79 02 2.38 T2 2.78 03 3.18 T3 3.97 04 4.76 06 6.35 07 7.94 09 9.52 Значение толщины пластины (См. JIS-B4120-1998) А 02 04 03 03 06 3.97 L3 08 05 04 04 08 4.76 03 09 06 05 05 09 5.56 06 6.00 04 11 07 06 06 11 6.35 05 13 09 08 07 13 7.94 08 8.00 09 06 16 11 09 09 16 9.525 10 10.00 12 12.00 12 08 22 15 12 12 22 12.70 15 10 19 16 15 27 15.875 16 16.00 19 13 23 19 19 33 19.05 20 20.00 27 22 22 38 22.225 25 25.00 25 31 25 25 44 25.40 31 38 32 31 54 31.75 32 32.00
