Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

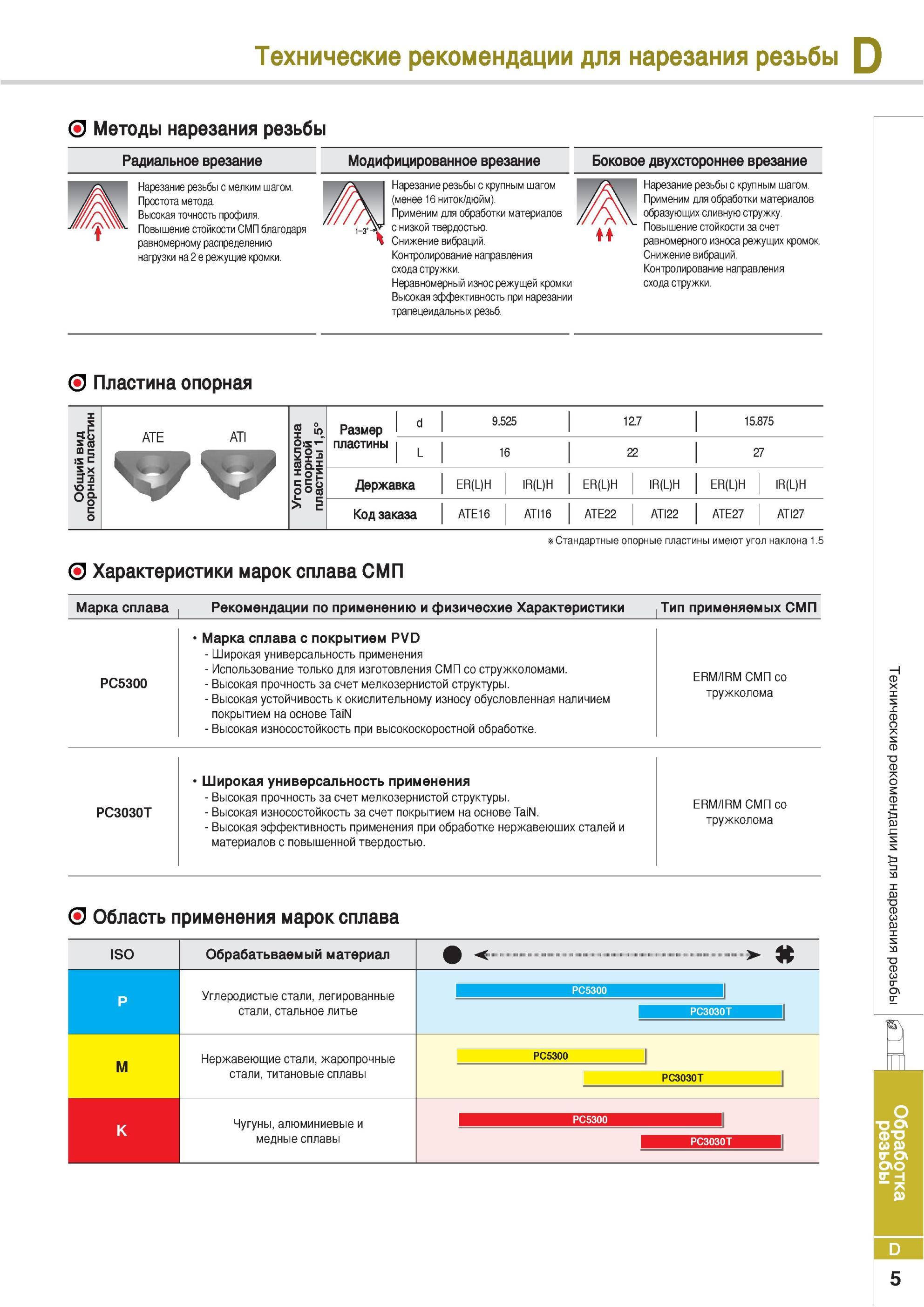

279 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.D5

279 Методы нарезания резьбы при токарной обработке Радиальное врезание Модифицированное врезание Боковое двухстороннее врезание Нарезание резьбы с мелким шагом Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. D5

Методы нарезания резьбы при токарной обработке Радиальное врезание Модифицированное врезание Боковое двухстороннее врезание Нарезание резьбы с мелким шагом

Методы нарезания резьбы при токарной обработке Радиальное врезание Модифицированное врезание Боковое двухстороннее врезание Нарезание резьбы с мелким шагом. Простота метода. Высокая точность профиля. Повышение стойкости СМП благодаря равномерному распределению нагрузки на 2 е режущие кромки. Нарезание резьбы с крупным шагом (менее 16 ниток/дюйм). Применим для обработки материалов с низкой твердостью. Снижение вибраций. Контролирование направления схода стружки. Неравномерный износ режущей кромки Высокая эффективность при нарезании трапецеидальных резьб. м Нарезание резьбы с крупным шагом. Применим для обработки материалов образующих сливную стружку. Повышение стойкости за счет равномерного износа режущих кромок Снижение вибраций. Контролирование направления схода стружки. Пластина опорная Угол наклона опорной пластины 1,5° Размер d 9.525 12.7 15.875 пластины L 16 22 27 Державка ER(L)H IR(L)H ER(L)H IR(L)H ER(L)H IR(L)H Код заказа ATE16 ATI16 ATE22 ATI22 ATE27 ATI27 Стандартные опорные пластины имеют угол наклона 1.5 Характеристики марок сплава СМП Марка сплава Рекомендации по применению и физичесхие Характеристики Тип применяемых СМП Марка сплава с покрытием PVD Широкая универсальность применения Использование только для изготовления СМП стружколомами. PC5300 Высокая прочность за счет мелкозернистой структуры. Высокая устойчивость к окислительному износу обусловленная наличием покрытием на основе TaiN Высокая износостойкость при высокоскоростной обработке. ERM/IRM СМП тружколома Широкая универсальность применения Высокая прочность за счет мелкозернистой структуры. PC3030T Высокая износостойкость за счет покрытием на основе TaiN. Высокая эффективность применения при обработке нержавеющих сталей и материалов с повышенной твердостью. ERM/IRM СМП тружколома Область применения марок сплава Обрабатьваемый материал Углеродистые стали легированные стали стальное литье Нержавеющие стали жаропрочные стали титановые сплавы Чугуны алюминиевые и медные сплавы <. .> PC5300 PC3030T х S S а 0 1 JZ "О Со "О СГ а\ PC5300 PC3030T PC5300 PC3030T D 5 Общий вид опорных пластин Технические рекомендации для нарезания резьбы
