Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

TAEGUTEC | Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.)

Металлорежущими фрезами TaeguTec T-CLAMP ULTRA возможно выполнять попутное, встречное фрезерование и врезную отрезку При попутном фрезеровании на

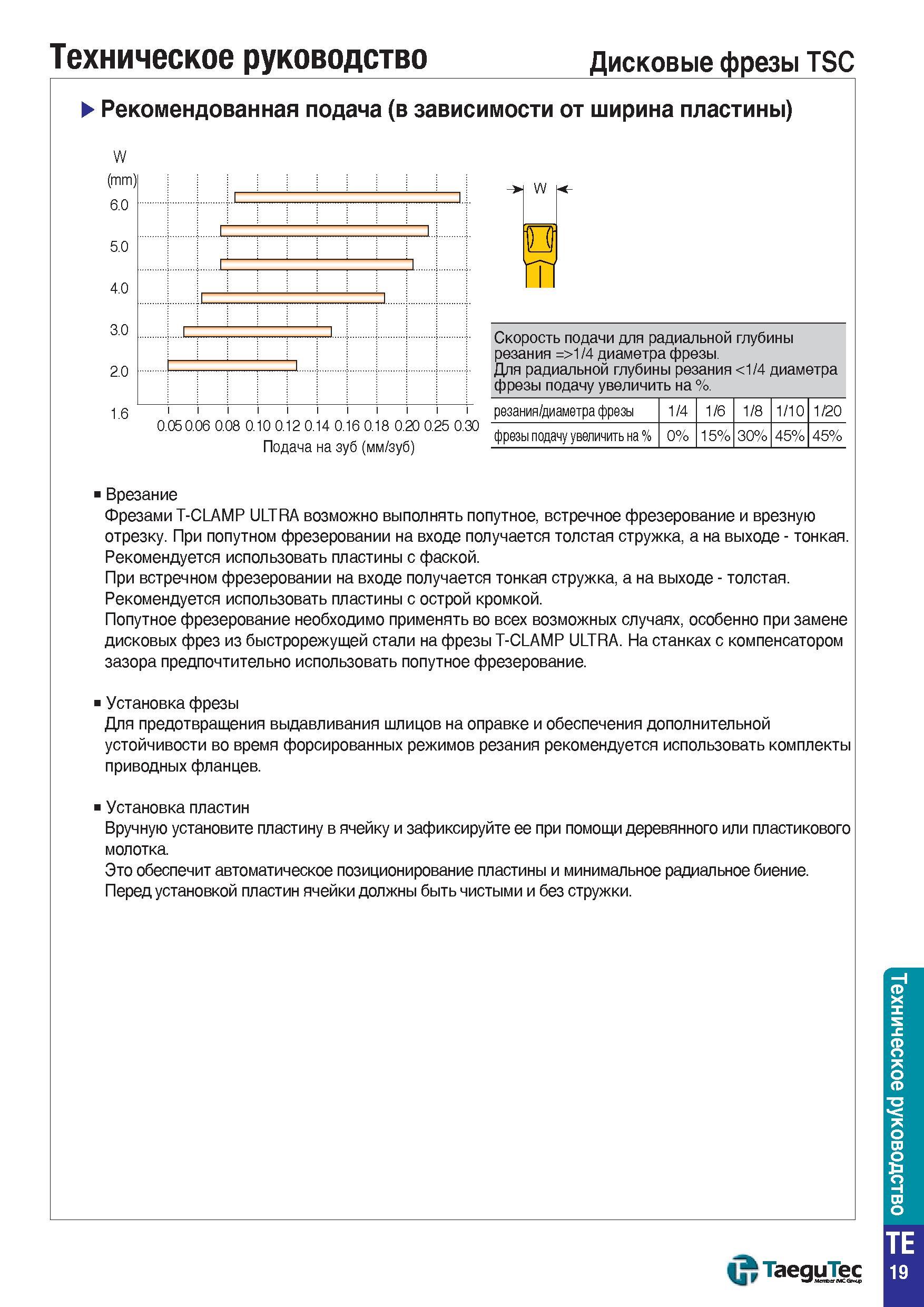

1492 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.TE19

1492 Металлорежущими фрезами TaeguTec T-CLAMP ULTRA возможно выполнять попутное, встречное фрезерование и врезную отрезку При попутном фрезеровании на Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. TE19

Металлорежущими фрезами TaeguTec T-CLAMP ULTRA возможно выполнять попутное, встречное фрезерование и врезную отрезку При попутном фрезеровании на

Металлорежущими фрезами TaeguTec T-CLAMP ULTRA возможно выполнять попутное, встречное фрезерование и врезную отрезку При попутном фрезеровании на входе получается толстая стружка, а на выходе - тонкая. Рекомендуется использовать пластины с фаской. При встречном фрезеровании на входе получается тонкая стружка, а на выходе - толстая. Рекомендуется использовать пластины с острой кромкой. Попутное фрезерование необходимо применять во всех возможных случаях, особенно при замене дисковых фрез из быстрорежущей стали на фрезы T-CLAMP ULTRA. На станках с компенсатором зазора предпочтительно использовать попутное фрезерование. Установка фрезы Для предотвращения выдавливания шлицов на оправке и обеспечения дополнительной устойчивости во время форсированных режимов резания рекомендуется использовать комплекты приводных фланцев. Установка пластин Вручную установите пластину в ячейку и зафиксируйте ее при помощи деревянного или пластикового молотка. Это обеспечит автоматическое позиционирование пластины и минимальное радиальное биение. Перед установкой пластин ячейки должны быть чистыми и без стружки. TaeguTec TE 19 Техническое руководство Техническое руководство дисковые фрезы TSC рекомендованная подача (в зависимости от ширина пластины) W (mm) 6.0 5.0 4.0 W О Скорость подачи для радиальной глубины резания =>1/4 диаметра фрезы. Для радиальной глубины резания <1/4 диаметра фрезы подачу увеличить на %. 0.05 0.06 0.08 0.10 0.12 0.14 0.16 0.18 0.20 0.25 0.30 Подача на зуб (мм/зуб) резания/диаметра фрезы 1/4 1/6 1/8 1/10 1/20 фрезы подачу увеличить на % 0% 15% 30% 45% 45% Врезание
