Металлорежущий токарный инструмент из Федеративной Республики Германии для продольного точения стальных заготовок на станках Проходной резец Walter Turn

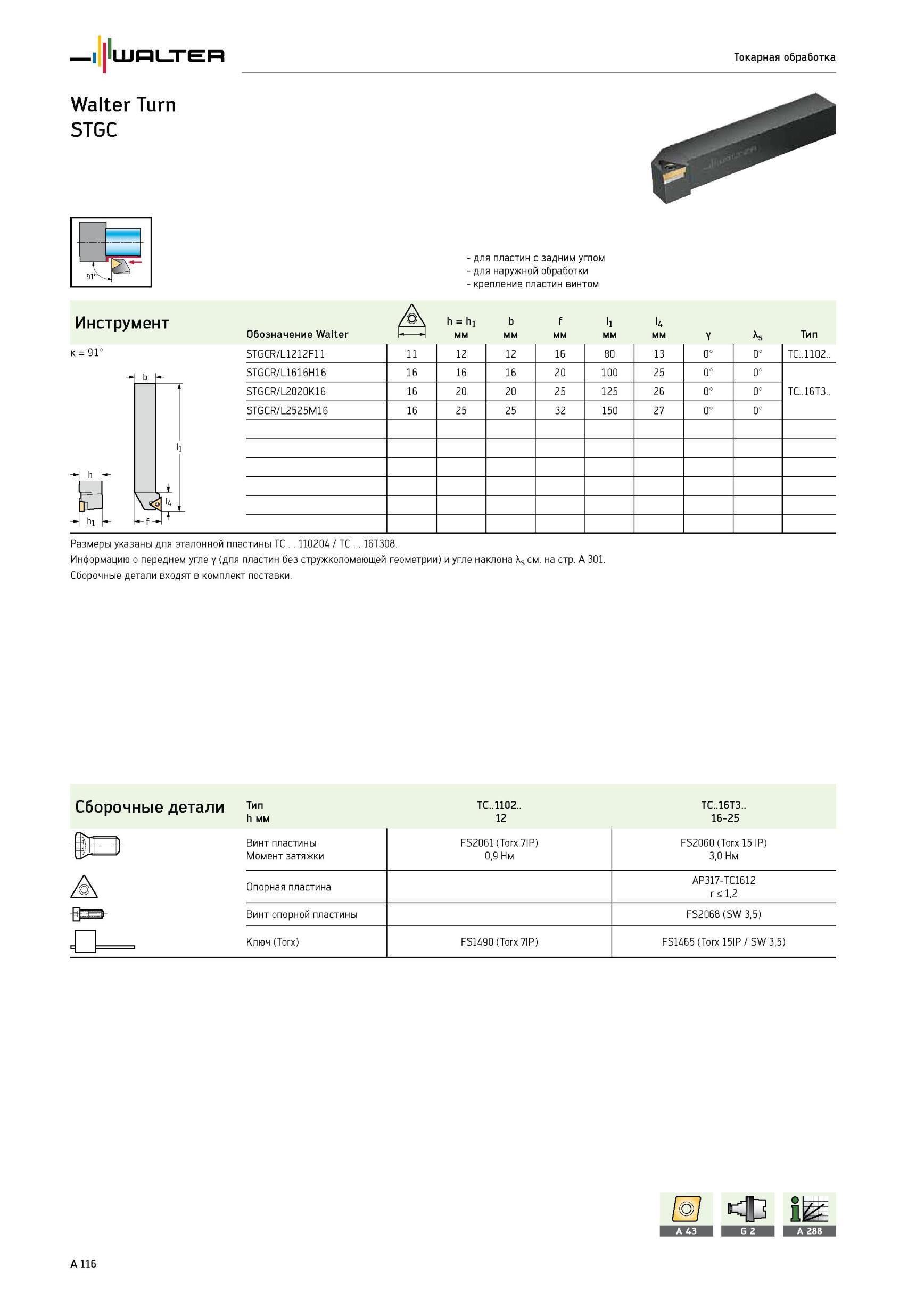

120 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A116

120 Металлорежущий токарный инструмент из Федеративной Республики Германии для продольного точения стальных заготовок на станках Проходной резец Walter Turn Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A116

Металлорежущий токарный инструмент из Федеративной Республики Германии для продольного точения стальных заготовок на станках Проходной резец Walter Turn

Металлорежущий токарный инструмент из Федеративной Республики Германии для продольного точения стальных заготовок на станках Проходной резец Walter Turn _ STGCR/L со сменными треугольными режущими пластинами Обозначение Walter h h1 мм b мм f мм l1 мм U мм Y As Тип к 91° STGCR/L1212F11 11 12 12 16 80 13 0° 0° TC..1102.. b STGCR/L1616H16 16 16 16 20 100 25 0° 0° STGCR/L2020K16 16 20 20 25 125 26 0° 0° TC..16T3.. STGCR/L2525M16 16 25 25 32 150 27 0° 0° 1 A 6lJ v< g l4 4h - f- 4 Размеры указаны для эталонной пластины TC 110204 / TC 16T308. Информацию о переднем угле y (для пластин без стружколомающей геометрии) и угле наклона \s см. на стр. A 301. Сборочные детали входят в комплект поставки. Сборочные детали Тип Tc..n°z. тслб-л.. h мм 12 16-25 Винт пластины FS2061 (Torx 7IP) FS2060 (Torx 15 IP) Момент затяжки 0,9 Нм 3,0 Нм AP317-TC1612 1,2 Винт опорной пластины FS2068 (SW 3,5) Ключ (Torx) FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) Токарная обработка для пластин с задним углом для наружной обработки крепление пластин винтом Инструмент
