Металлорежущий сверлильный инструмент Влияние конструктивных элементов и условий механической обработки на стружкообразование Типы стружек

1308 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.N026

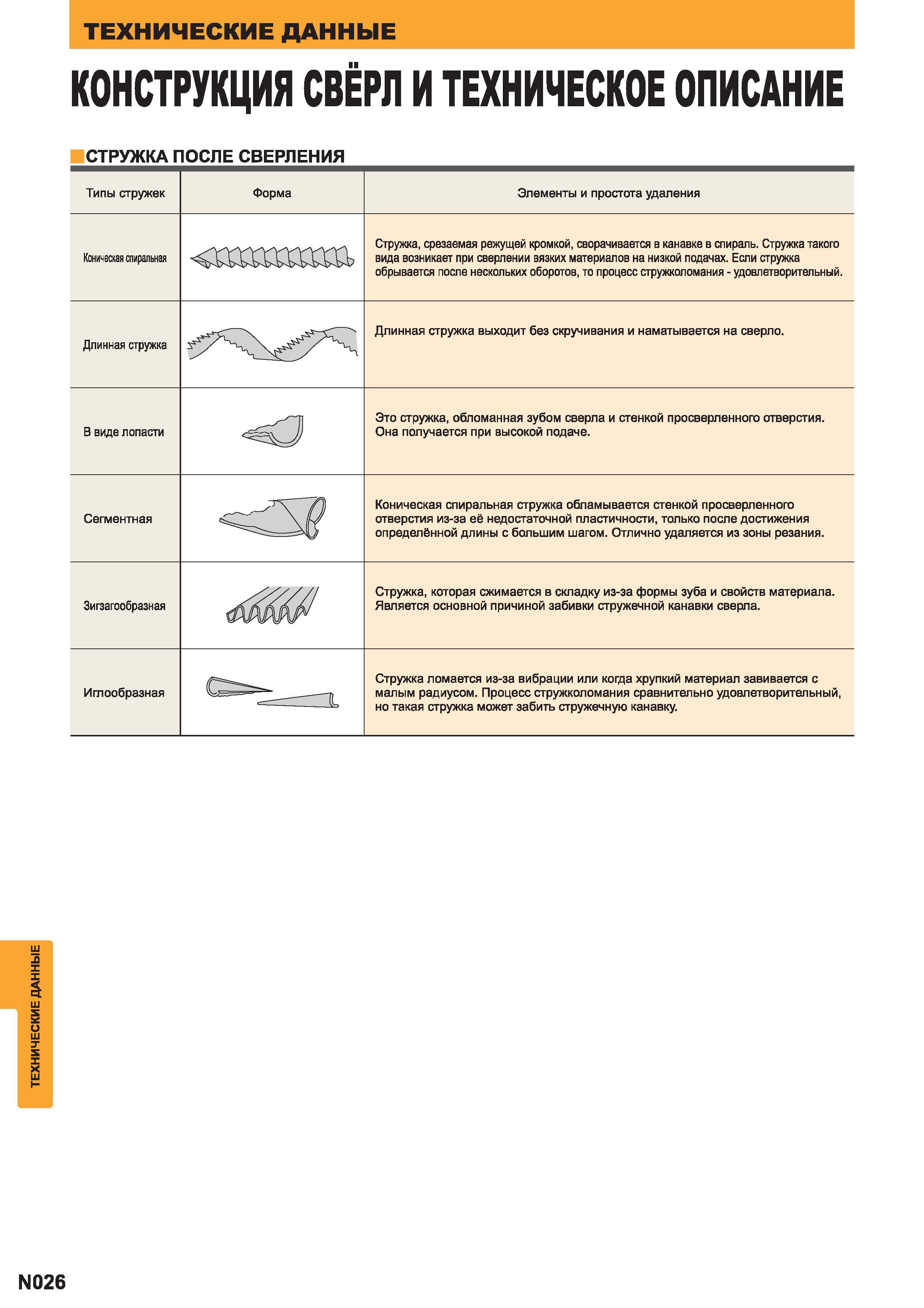

1308 Металлорежущий сверлильный инструмент Влияние конструктивных элементов и условий механической обработки на стружкообразование Типы стружек Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. N026

Металлорежущий сверлильный инструмент Влияние конструктивных элементов и условий механической обработки на стружкообразование Типы стружек

Металлорежущий сверлильный инструмент Влияние конструктивных элементов и условий механической обработки на стружкообразование Типы стружек _ Форма Элементы и простота удаления Коническая спиральная Стружка срезаемая режущей кромкой сворачивается в канавке в спираль. Стружка такого вида возникает при сверлении вязких материалов на низкой подачах. Если стружка обрывается после нескольких оборотов то процесс стружколомания - удовлетворительный. Длинная стружка Длинная стружка выходит без скручивания и наматывается на сверло. В виде лопасти Это стружка обломанная зубом сверла и стенкой просверленного отверстия. Она получается при высокой подаче. Сегментная Коническая спиральная стружка обламывается стенкой просверленного отверстия из-за её недостаточной пластичности только после достижения определённой длины с большим шагом. Отлично удаляется из зоны резания. Зигзагообразная Стружка которая сжимается в складку из-за формы зуба и свойств материала. Является основной причиной забивки стружечной канавки сверла. Иглообразная и Стружка ломается из-за вибрации или когда хрупкий материал завивается с малым радиусом. Процесс стружколомания сравнительно удовлетворительный но такая стружка может забить стружечную канавку. N026 ТЕХНИЧЕСКИЕ ДАННЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ К КОНСТРУКЦИЯ СВЁРЛ И ТЕХНИЧЕСКОЕ ОПИСАНИЕ СТРУЖКА ОСЛЕ СВЕРЛЕНИЯ
