Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

Металлорежущий инструмент Korloy Rich Mill RMT8E(M)5000

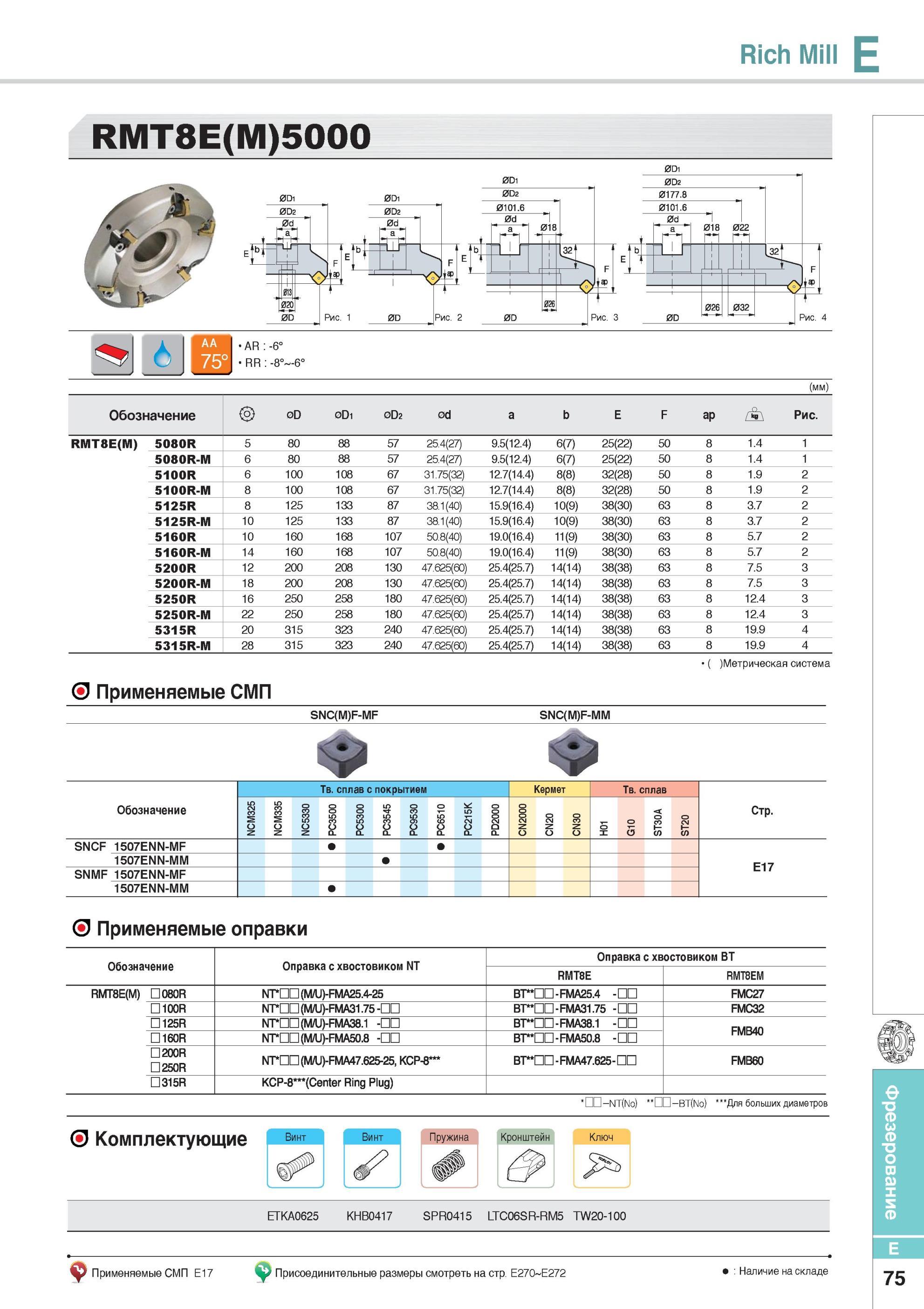

423 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.E75

423 Металлорежущий инструмент Korloy Rich Mill RMT8E(M)5000 Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E75

Металлорежущий инструмент Korloy Rich Mill RMT8E(M)5000

Металлорежущий инструмент Korloy Rich Mill RMT8E(M)5000 _ 0D1 \м AA 75° AR -6° RR -8° 6° (мм) Обозначение 0D 0D1 0D2 0d a b E F ap Рис. RMT8E(M) 5080R 5 80 88 57 25.4(27) 9.5(12.4) 6(7) 25(22) 50 8 1.4 1 5080R-M 6 80 88 57 25.4(27) 9.5(12.4) 6(7) 25(22) 50 8 1.4 1 5100R 6 100 108 67 31.75(32) 12.7(14.4) 8(8) 32(28) 50 8 1.9 2 5100R-M 8 100 108 67 31.75(32) 12.7(14.4) 8(8) 32(28) 50 8 1.9 2 5125R 8 125 133 87 38.1(40) 15.9(16.4) 10(9) 38(30) 63 8 3.7 2 5125R-M 10 125 133 87 38.1(40) 15.9(16.4) 10(9) 38(30) 63 8 3.7 2 5160R 10 160 168 107 50.8(40) 19.0(16.4) 11(9) 38(30) 63 8 5.7 2 5160R-M 14 160 168 107 50.8(40) 19.0(16.4) 11(9) 38(30) 63 8 5.7 2 5200R 12 200 208 130 47.625(60) 25.4(25.7) 14(14) 38(38) 63 8 7.5 3 5200R-M 18 200 208 130 47.625(60) 25.4(25.7) 14(14) 38(38) 63 8 7.5 3 5250R 16 250 258 180 47.625(60) 25.4(25.7) 14(14) 38(38) 63 8 12.4 3 5250R-M 22 250 258 180 47.625(60) 25.4(25.7) 14(14) 38(38) 63 8 12.4 3 5315R 20 315 323 240 47.625(60) 25.4(25.7) 14(14) 38(38) 63 8 19.9 4 5315R-M 28 315 323 240 47.625(60) 25.4(25.7) 14(14) 38(38) 63 8 19.9 4 Метрическая система Применяемые СМП SNC(M)F-MF SNC(M)F-MM Твердый сплав с покрытием Кермет Твердый сплав Обозначение NCM325 NCM335 NC5330 PC3500 PC5300 PC3545 PC9530 PC6510 PC215K PD2000 0 0 000 223 NNN H01 G10 ST30A ST20 Стр. SNCF 1507ENN-MF 1507ENN-MM SNMF 1507ENN-MF 1507ENN-MM О Применяемые оправки Обозначение Оправка с хвостовиком NT Оправка с хвостовиком BT RMT8E RMT8EM RMTBE(M) D080R NTDD (M/U)-FMA25.4-25 BT n l-FMA25.4 -ПП FMC27 100R NT (M/U)-FMA31.75 ВТ - FMA31.75 FMC32 125R NTCO (M/U)-FMA38.1 -ПП BT nn-FMA38.1 -ПП FMB40 160R NT DD (M/U)-FMA50.8 -ПП ВТ - FMA5Q.8 200R 250R NT Dn (M/U)-FMA47.625-25, KCP-8 ВТ - FMA47.625- FMB60 315R KCP-8 (Center Ring Plug) -NT(No) -BT(No) Для больших диаметров О Комплектующие Винт Винт Пружина Кронштейн Ключ ёР ETKA0625 KHB0417 SPR0415 LTC06SR-RM5 TW20-100 Применяемые СМП E17 Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе 75 Фрезерование
