Металлорежущий инструмент для наружного точения из Германии Токарные сборные державки Walter DSSN с системой механического крепления СРП прижимом сверху

94 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A90

94 Металлорежущий инструмент для наружного точения из Германии Токарные сборные державки Walter DSSN с системой механического крепления СРП прижимом сверху Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A90

Металлорежущий инструмент для наружного точения из Германии Токарные сборные державки Walter DSSN с системой механического крепления СРП прижимом сверху

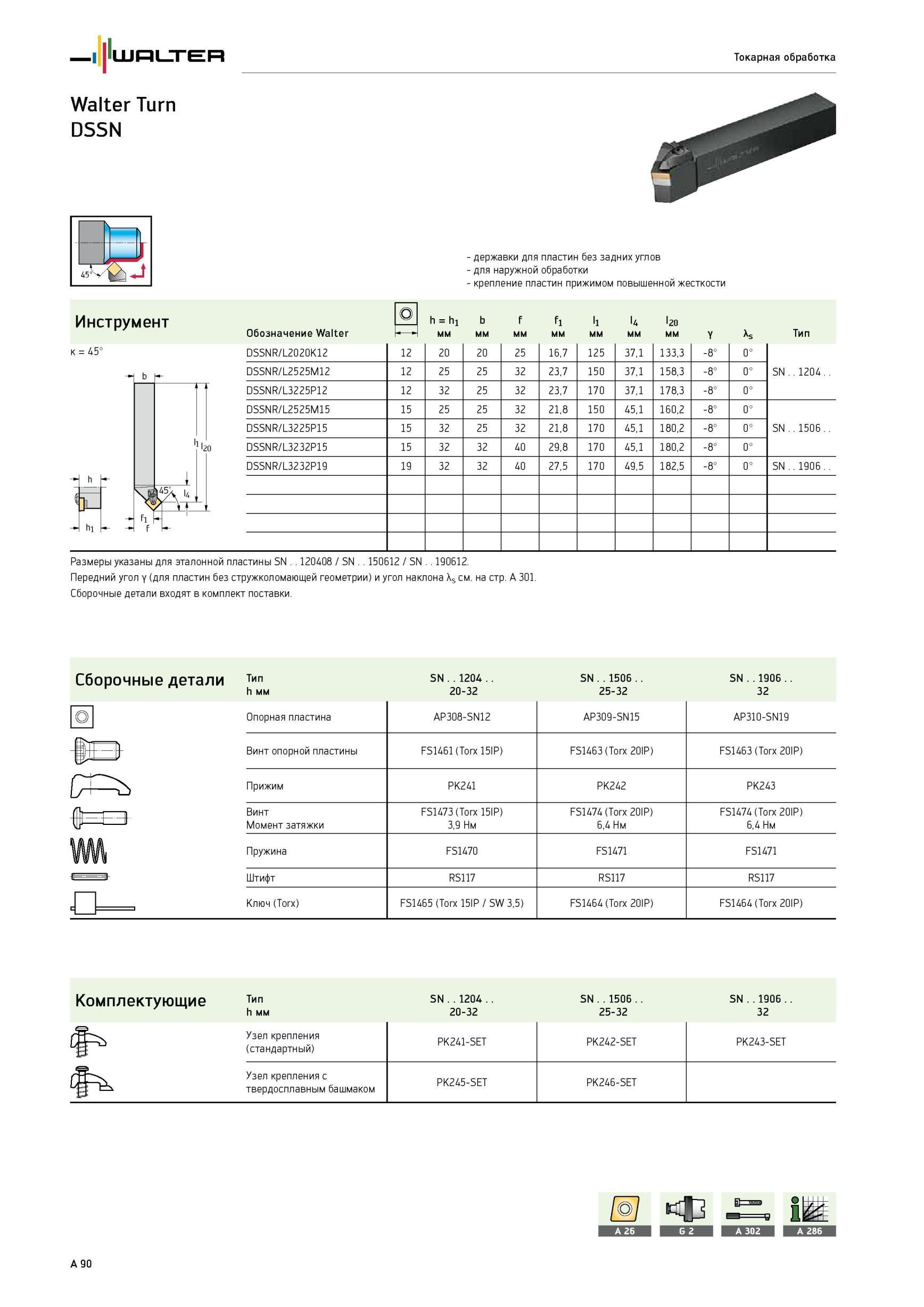

Металлорежущий инструмент для наружного точения из Германии Токарные сборные державки Walter DSSN с системой механического крепления СРП прижимом сверху _ (повышенной жесткости) Сборочные детали Walter Turn fi li l4 l20 Обозначение Walter А мм у As Тип DSSNR/L2020K12 12 20 20 25 16,7 125 37,1 133,3 -8° 0° SN 1204.. DSSNR/L2525M12 12 25 25 32 23,7 150 37,1 158,3 -8° 0° DSSNR/L3225P12 12 32 25 32 23,7 170 37,1 178,3 -8° 0° DSSNR/L2525M15 15 25 25 32 21,8 150 45,1 160,2 -8° 0° SN 1506. DSSNR/L3225P15 15 32 25 32 21,8 170 45,1 180,2 -8° 0° DSSNR/L3232P15 15 32 32 40 29,8 170 45,1 180,2 -8° 0° DSSNR/L3232P19 19 32 32 40 27,5 170 49,5 182,5 -8° 0° SN 1906.. Размеры указаны для эталонной пластины SN 120408 / SN 150612 / SN 190612. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Сборочные детали входят в комплект поставки. Тип SN 1204 SN 1506 SN 1906 h мм 20-32 25-32 32 Опорная пластина AP308-SN12 AP309-SN15 AP310-SN19 Винт опорной пластины FS1461 (Torx 15IP) FS1463 (Torx 20IP) FS1463 (Torx 20IP) Прижим PK241 PK242 PK243 Винт FS1473 (Torx 15IP) FS1474 (Torx 20IP) FS1474 (Torx 20IP) Момент затяжки 3,9 Нм 6,4 Нм 6,4 Нм Пружина FS1470 FS1471 FS1471 Штифт RS117 RS117 RS117 Ключ (Torx) FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) FS1464 (Torx 20IP) Комплектующие Тип h мм SN 1204 20-32 SN 1506 25-32 SN 1906 32 Узел крепления (стандартный) PK241-SET PK242-SET PK243-SET Узел крепления с PK245-SET PK246-SET твердосплавным башмаком A 90 Инструмент к 45° державки для пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жесткости Сборочные детали для пластин без задних углов для наружной обработки крепление пластин
