Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Металлорежущий фрезерный инструмент Korloy с режущими сменными пластинами Rich Mill RMT8E(M)4000

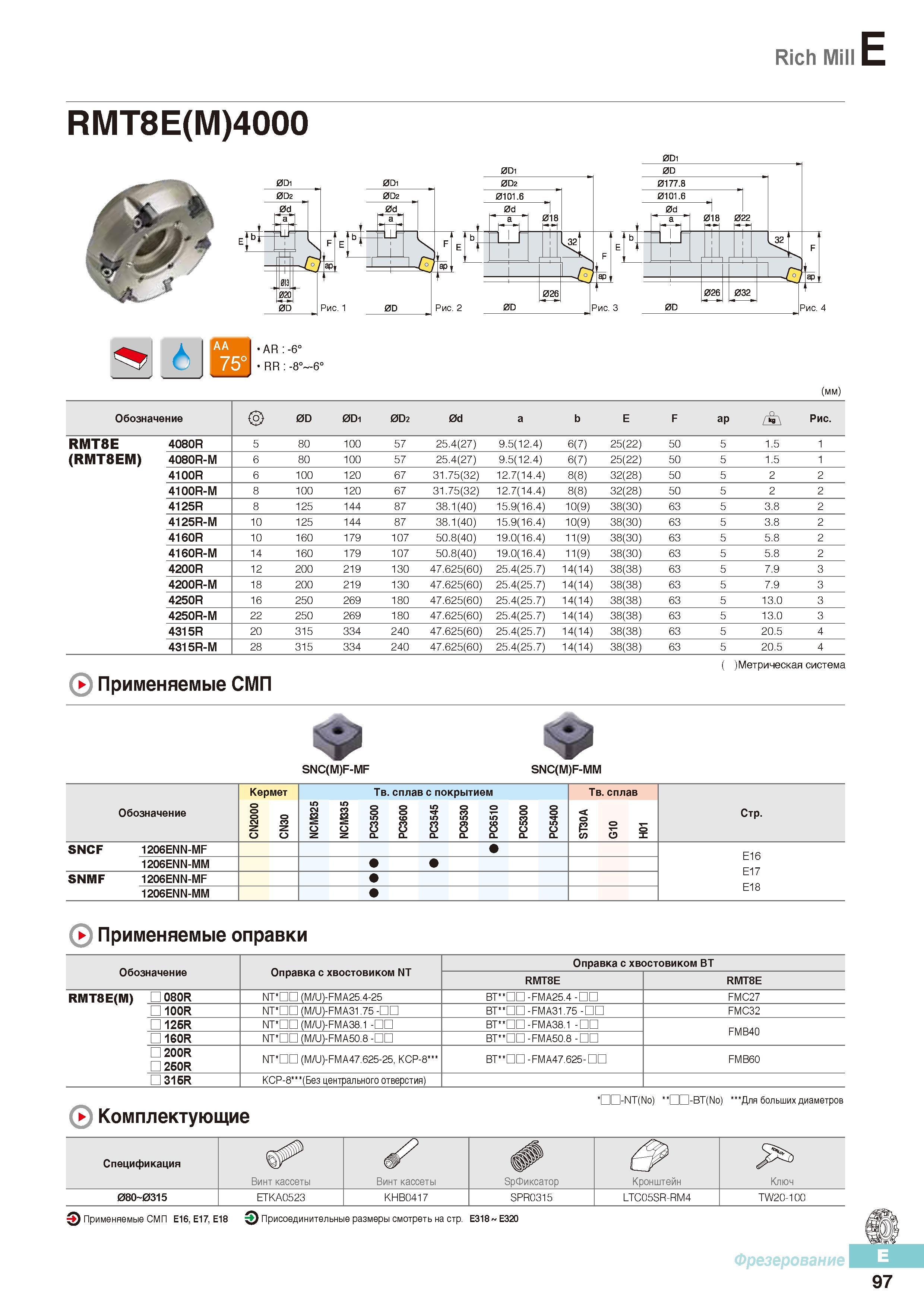

484 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E97

484 Металлорежущий фрезерный инструмент Korloy с режущими сменными пластинами Rich Mill RMT8E(M)4000 Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E97

Металлорежущий фрезерный инструмент Korloy с режущими сменными пластинами Rich Mill RMT8E(M)4000

Металлорежущий фрезерный инструмент Korloy с режущими сменными пластинами Rich Mill RMT8E(M)4000 _ (mm) Обозначение 0D 0Di 0D2 0d a b E F ap Рис. RMT8E 4080R 5 80 100 57 25.4(27) 9.5(12.4) 6(7) 25(22) 50 5 1.5 1 (RMT8EM) 4080R-M 6 80 100 57 25.4(27) 9.5(12.4) 6(7) 25(22) 50 5 1.5 1 4100R 6 100 120 67 31.75(32) 12.7(14.4) 8(8) 32(28) 50 5 2 2 4100R-M 8 100 120 67 31.75(32) 12.7(14.4) 8(8) 32(28) 50 5 2 2 4125R 8 125 144 87 38.1(40) 15.9(16.4) 10(9) 38(30) 63 5 3.8 2 4125R-M 10 125 144 87 38.1(40) 15.9(16.4) 10(9) 38(30) 63 5 3.8 2 4160R 10 160 179 107 50.8(40) 19.0(16.4) 11(9) 38(30) 63 5 5.8 2 4160R-M 14 160 179 107 50.8(40) 19.0(16.4) 11(9) 38(30) 63 5 5.8 2 4200R 12 200 219 130 47.625(60) 25.4(25.7) 14(14) 38(38) 63 5 7.9 3 4200R-M 18 200 219 130 47.625(60) 25.4(25.7) 14(14) 38(38) 63 5 7.9 3 4250R 16 250 269 180 47.625(60) 25.4(25.7) 14(14) 38(38) 63 5 13.0 3 4250R-M 22 250 269 180 47.625(60) 25.4(25.7) 14(14) 38(38) 63 5 13.0 3 4315R 20 315 334 240 47.625(60) 25.4(25.7) 14(14) 38(38) 63 5 20.5 4 4315R-M 28 315 334 240 47.625(60) 25.4(25.7) 14(14) 38(38) 63 5 20.5 4 Применяемые СМП Метрическая система SNC(M)F-MF SNC(M)F-MM Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NCM325 NCM335 РС3500 РС3600 РС3545 РС9530 РС6510 РС5300 РС5400 ST30A G10 H01 Стр. SNCF 1206ENN-MF Е16 E17 E18 1206ENN-MM SNMF 1206ENN-MF 1206ENN-MM 0 Применяемые оправки Обозначение Оправка с хвостовиком NT Оправка с хвостовиком ВТ RMT8E RMT8E RMT8E(M) 080R NT nn (M/U)-FMA25.4-25 ВТ -FMA25.4 FMC27 100R NT DD (M/UJ-FMA31.75 ВТ Ш-FMA31.75 FMC32 125R NT DD (M/UJ-FMA38.1 ВТ -FMA38.1 - FMB40 160R NT DD (M/U)-FMA50.8 ВТ -FMA50.8 - 200R 250R NT DD (M/U)-FMA47.625-25, KCP-8 ВТ -FMA47.625- FMB60 315R КСР-8 (Без центрального отверстия) -NT(No) nn-BT(No) Для большихдиаметров 0 Комплектующие Спецификация Винт кассеты Винт кассеты ЭрФиксатор Кронштейн Ключ 080 0315 ETKA0523 KHB0417 SPR0315 LTC05SR-RM4 TW20-100 Применяемые СМП Е16,Е17,Е18 Присоединительныеразмерысмотретьнастр. Е318 Е320 Фрезерование 97
