Металлорежущий фрезерный инструмент Korloy с режущими сменными пластинами Rich Mill

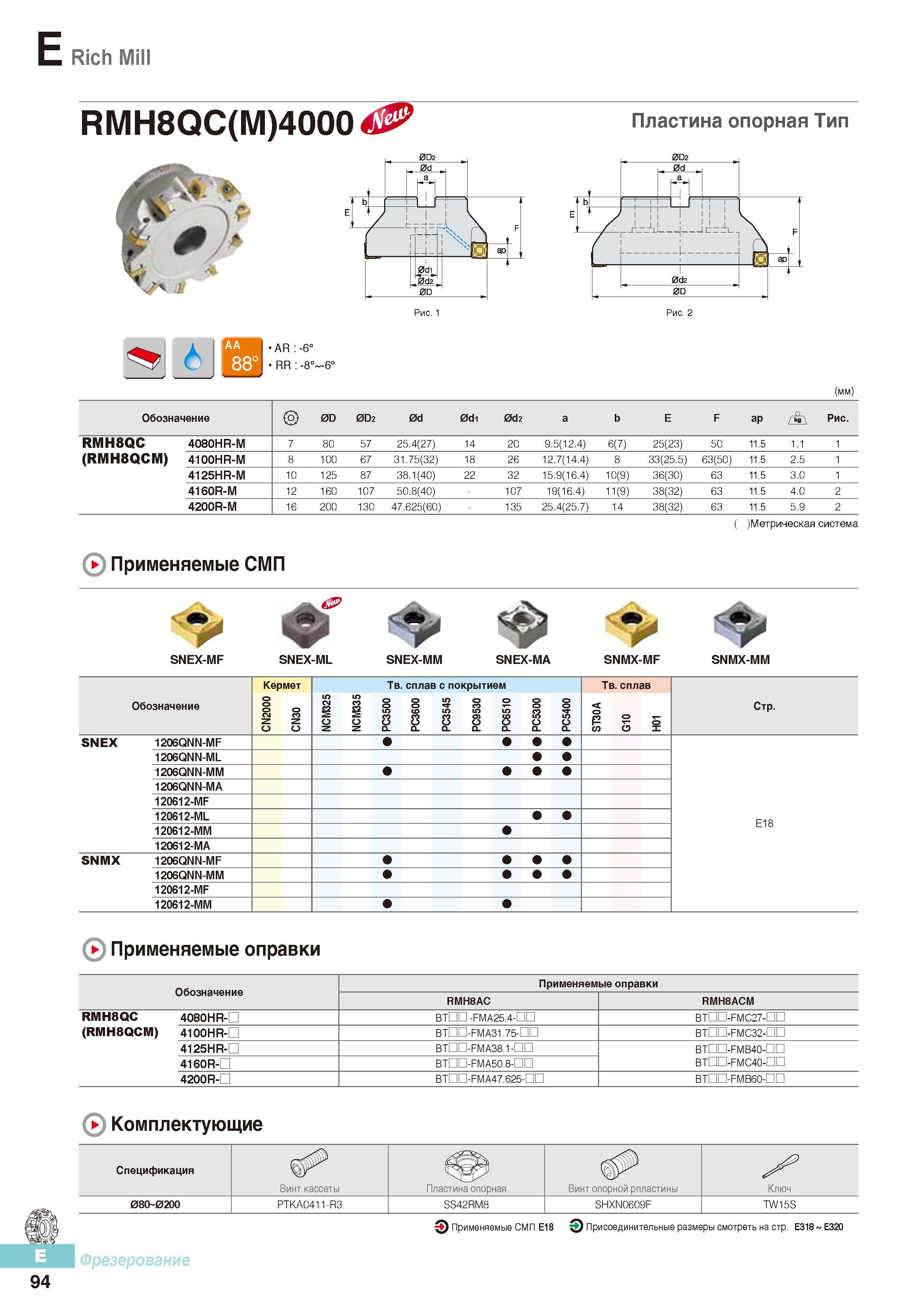

481 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E94

481 Металлорежущий фрезерный инструмент Korloy с режущими сменными пластинами Rich Mill Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E94

Металлорежущий фрезерный инструмент Korloy с режущими сменными пластинами Rich Mill

Металлорежущий фрезерный инструмент Korloy с режущими сменными пластинами Rich Mill _ Пластина опорная Тип AR:-6° RR -8° -6° (mm) Обозначение 0D 0D2 0d 0di 0d2 a b E F ap Рис. RMH8QC 4080HR-M 7 80 57 25.4(27) 14 20 9.5(12.4) 6(7) 25(23) 50 11.5 1.1 1 (RMH8QCM) 4100HR-M 8 100 67 31.75(32) 18 26 12.7(14.4) 8 33(25.5) 63(50) 11.5 2.5 1 4125HR-M 10 125 87 38.1(40) 22 32 15.9(16.4) 10(9) 36(30) 63 11.5 3.0 1 4160R-M 12 160 107 50.8(40) - 107 19(16.4) 11(9) 38(32) 63 11.5 4.0 2 4200R-M 16 200 130 47.625(60) - 135 25.4(25.7) 14 38(32) 63 11.5 5.9 2 Применяемые СМП Метрическая система SNEX-MF SNEX-ML SNEX-MM SNEX-MA SNMX-MF SNMX-MM Кермет Твердый сплав с покрытием Твердый сплав Обозначение Z со Z О NCM325 NCM335 РС3500 РС3600 РС3545 РС9530 РС6510 РС5300 РС5400 ST30A G10 H01 Стр. SNEX 1206QNN-MF E18 1206QNN-ML 1206QNN-MM 1206QNN-MA 120612-MF 120612-ML 120612-MM 120612-MA SNMX 1206QNN-MF 1206QNN-MM 120612-MF 120612-MM Применяемые оправки Обозначение Применяемые оправки RMH8AC RMH8ACM RMH8QC 4080HR-D ВТПП -РМА25.4-ПП ВТПП-РМ027-ПП (RMH8QCM) 4100HR-D ВТПП-РМА31.75-ПП втпп-рмоэ2-пп 4125HR-D ВТПП-РМА38.1-ПП втпп-рмв40-пп 4160R-D ВТПП-РМА50.8-ПП BTnn-FMC40-nn 4200R-D ВТПП-РМА47.625-ПП BTDD-FMB60-nn к Комплектующие Спецификация Винт кассеты Пластина опорная Винт опорной рпластины Ключ 080 0200 PTKA0411-R3 SS42RM8 SHXN0609F TW15S Фрезерование Применяемые СМП E18 Присоединительные размеры смотреть на стр. Е318 Е320
