Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.)

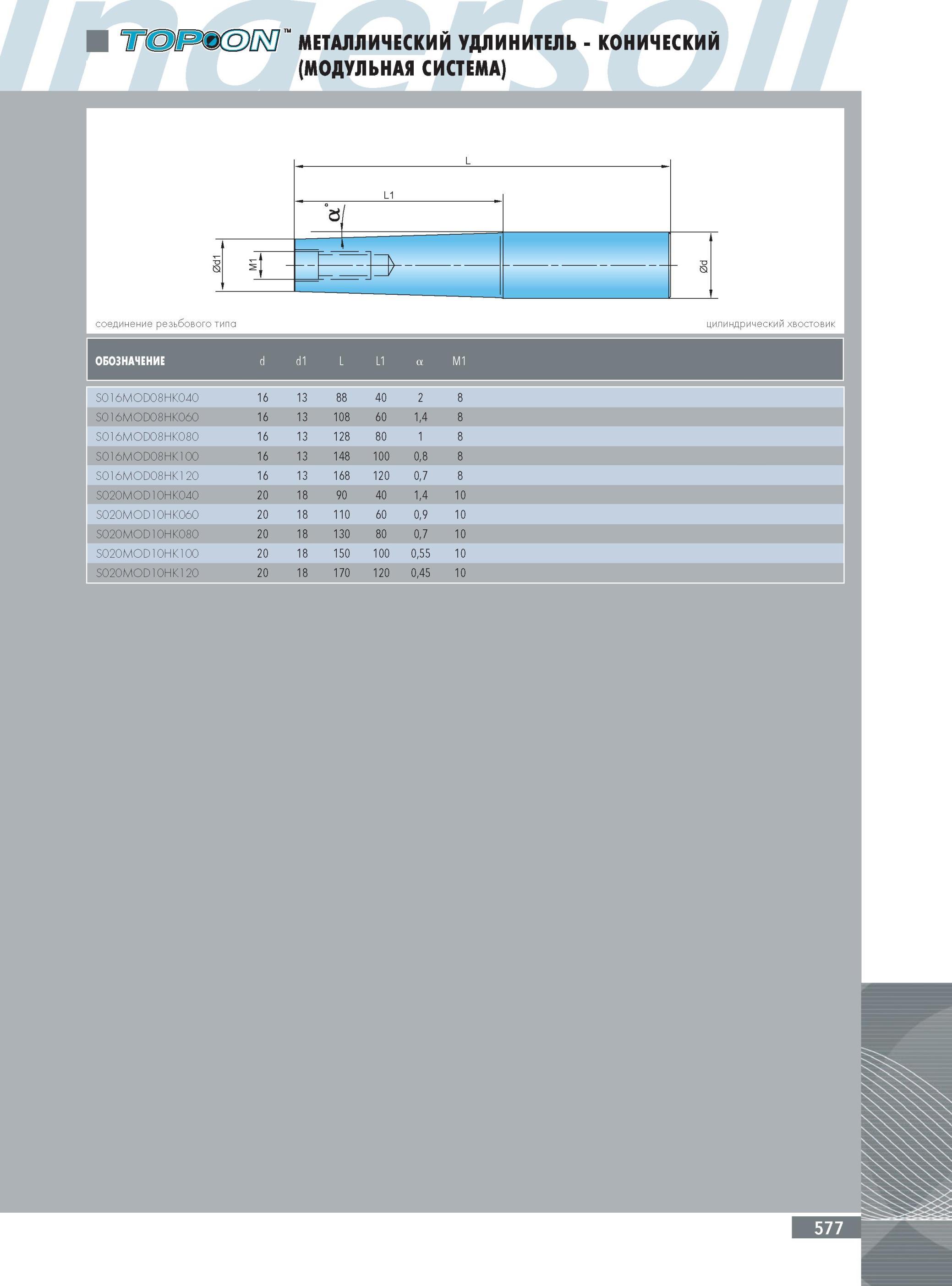

581 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.577

581 МЕТАЛЛИЧЕСКИЙ УДЛИНИТЕЛЬ INGERSOLL КОНИЧЕСКИЙ МОДУЛЬНАЯ СИСТЕМА Инструментальная оснастка Ingersoll соединение резьбового типа цилиндрический хвостовик Обозначе Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 577

МЕТАЛЛИЧЕСКИЙ УДЛИНИТЕЛЬ INGERSOLL КОНИЧЕСКИЙ МОДУЛЬНАЯ СИСТЕМА Инструментальная оснастка Ingersoll соединение резьбового типа цилиндрический хвостовик Обозначе

МЕТАЛЛИЧЕСКИЙ УДЛИНИТЕЛЬ INGERSOLL КОНИЧЕСКИЙ МОДУЛЬНАЯ СИСТЕМА Инструментальная оснастка Ingersoll соединение резьбового типа цилиндрический хвостовик Обозначение d d1 L L1 а M1 S016MOD08HK040 16 13 88 40 2 8 S016MOD08HK060 16 13 108 60 1,4 8 S016MOD08HK080 16 13 2 СО 80 1 8 S016MOD08HK100 16 13 148 100 0,8 8 S016MOD08HK120 16 13 168 0 2 0,7 8 S020MOD10HK040 20 18 90 40 1,4 10 S020MOD10HK060 20 18 110 60 0,9 10 S020MOD10HK080 20 18 130 80 0,7 10 S020MOD10HK100 20 18 150 100 0,55 10 S020MOD10HK120 20 18 170 120 0,45 10
