Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

Меры предосторожности при работе с металлорежущим расточным инструментом Mitsubishi MICRO-MINI TWIN Будьте осторожны при установке инструмента

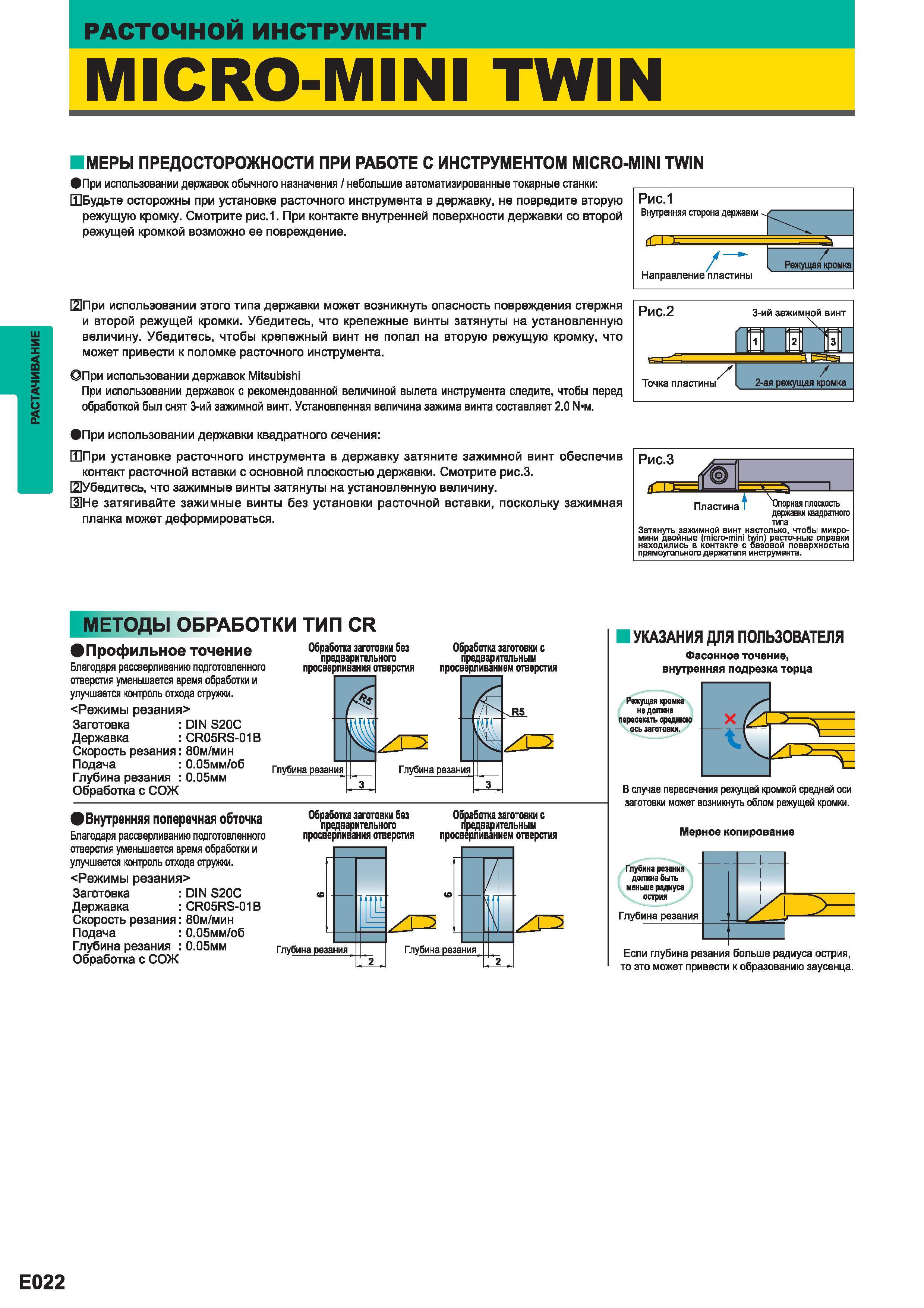

336 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.E022

336 Меры предосторожности при работе с металлорежущим расточным инструментом Mitsubishi MICRO-MINI TWIN Будьте осторожны при установке инструмента Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. E022

Меры предосторожности при работе с металлорежущим расточным инструментом Mitsubishi MICRO-MINI TWIN Будьте осторожны при установке инструмента

Меры предосторожности при работе с металлорежущим расточным инструментом Mitsubishi MICRO-MINI TWIN Будьте осторожны при установке инструмента _ расточного в державку не повредите вторую режущую кромку. Смотрите рис.1. При контакте внутренней поверхности державки второй режущей кромкой возможно повреждение. Рис.1 Внутренняя сторона державки Режущая ромка Направление пластины 2 При использовании этого типа державки может возникнуть опасность повреждения стержня и второй режущей кромки. Убедитесь что крепежные винты затянуты на установленную величину. Убедитесь чтобы крепежный винт не попал на вторую режущую кромку что может привести к поломке расточного инструмента. При использовании державок Mitsubishi При использовании державок с рекомендованной величиной вылета инструмента следите чтобы перед обработкой был снят 3-ий зажимной винт. Установленная величина зажима винта составляет 2.0 N-м. При использовании державки квадратного сечения ШПри установке расточного инструмента в державку затяните зажимной винт обеспечив контакт расточной вставки с основной плоскостью державки. Смотрите рис.З. Убедитесь что зажимные винты затянуты на установленную величину. ЩНе затягивайте зажимные винты без установки расточной вставки поскольку зажимная планка может деформироваться. Рис.2 3-ий зажимной винт И PD 10 Точка пластины 2-ая режущая кромка Рис.З L Пластина 1 игорная плоскость державки квадратного типа Затянуть зажимной винт настолько чтобы микро-мини двойные (micro-mini twin) расточные оправки находились в контакте с базовой поверхностью прямоугольного держателя инструмента. МЕТОДЫ ОБРАБОТКИ ТИП CR Профильное точение Благодаря рассверливанию подготовленного отверстия уменьшается время обработки и улучшается контроль отхода стружки. Режимы резания Заготовка DIN S20C Державка CR05RS-01В Скорость резания 80м/мин Подача 0.05мм/об Глубина резания 0.05мм Обработка с СОЖ Обработка заготовки без предварительного просверливания отверстия Обработка заготовки с предварительным просверливанием отверстия Глубина резания Внутренняя поперечная обточка Благодаря рассверливанию подготовленного отверстия уменьшается время обработки и улучшается контроль отхода стружки. Режимы резания Заготовка DIN S20C Державка CR05RS-01В Скорость резания 80м/мин Подача 0.05мм/об Глубина резания 0.05мм Обработка с СОЖ Обработка заготовки без предварительного просверливания отверстия Обработка заготовки с предварительным просверливанием отверстия Глубина резания Глубина резания УКАЗАНИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ Фасонное точение внутренняя подрезка торца Режущая кромка не должна пересекать среднюю ось заготовки. В случае пересечения режущей кромкой средней оси заготовки может возникнуть облом режущей кромки. Мерное копирование L Глубина резания 1 должна быть меньше радиуса 1 острия Глубина резания Если глубина резания больше радиуса острия то это может привести к образованию заусенца. Е022 РАСТАЧИВАНИЕ РАСТОЧНОЙ ИНСТРУМЕНТ МЕРЫ РЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ИНСТРУМЕНТОМ MICRO-MINI TWIN При использовании державок обычного назначения небольшие автоматизированные токарные станки
