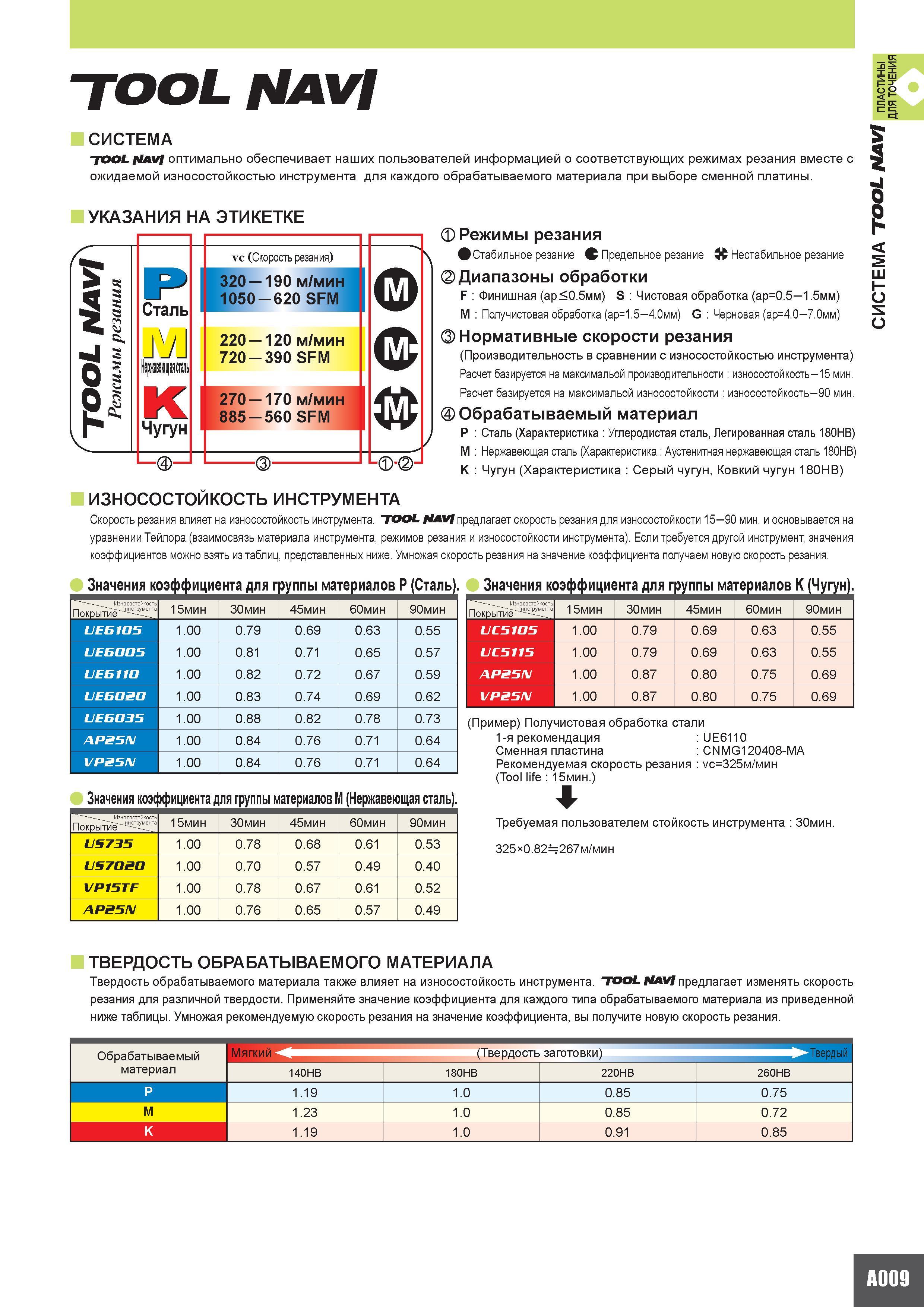

Информационная система Mitsubishi Tool Navi об оптимальных режимах резания при механической обработке различных групп обрабатываемых материалов TOOL SlAVf СИСТЕМА TOOL NAVI оптимально обеспечивает наших пользователей информацией о соответствующих режимах резания вместе с ожидаемой износостойкостью инструмента для каждого обрабатываемого материала при выборе сменной платины. УКАЗАНИЯ НА ЭТИКЕТКЕ vc (Скорость резания) 320 190 мин 1050 620 SFM О; О vt P Сталь M K Чугун V 220 120 мин 720 390 SFM 270 170 мин 885 560 SFM С ГМ J X Режимы резания Стабильное резание Предельное резание Нестабильное резание X Диапазоны обработки F Финишная (ap 0.5мм) S Чистовая обработка (ap0.5 1.5мм) М Получистовая обработка (ap1.5 4.0мм) G Черновая (ap4.0 7.0мм) С Нормативные скорости резания (Производительность в сравнении с износостойкостью инструмента) Расчет базируется на максимальой производительности износостойкость 15 мин. Расчет базируется на максимальой износостойкости износостойкость 90 мин. V Обрабатываемый материал P Сталь (Характеристика Углеродистая сталь Легированная сталь 180HB) М Нержавеющая сталь (Характеристика Аустенитная нержавеющая сталь 180HB) K Чугун (Характеристика Серый чугун Ковкий чугун 180HB) ИЗНОСОСТОЙКОСТЬ инструмента Скорость резания влияет на износостойкость инструмента. "TOOL ( AW предлагает скорость резания для износостойкости 15 90 мин. и основывается на уравнении Тейлора (взаимосвязь материала инструмента режимов резания и износостойкости инструмента). Если требуется другой инструмент значения коэффициентов можно взять из таблиц представленных ниже. Умножая скорость резания на значение коэффициента получаем новую скорость резания. S X о У а X ЗЗффици жта для руппы ма териалов P (Сталь). Износостойкость инструмента Покрытие - 15мин 30мин 45мин 60мин 90мин UE6105 1.00 0.79 0.69 0.63 0.55 UE6005 1.00 0.81 0.71 0.65 0.57 UE6110 1.00 0.82 0.72 0.67 0.59 UE6020 1.00 0.83 0.74 0.69 0.62 UE6035 1.00 0.88 0.82 0.78 0.73 AP25N 1.00 0.84 0.76 0.71 0.64 VP25N 1.00 0.84 0.76 0.71 0.64 Значения козе а ен IX ля группы гатериалов1 е в а е 5 ая э- Износостойкость 1 1 инструмента Покрытие 15мин 30мин 45мин 60мин 90мин US735 1.00 0.78 0.68 0.61 0.53 US7020 1.00 0.70 0.57 0.49 0.40 VP15TF 1.00 0.78 0.67 0.61 0.52 AP25N 1.00 0.76 0.65 0.57 0.49 и е У а озффици жта для руппы ма териалов K (Чугун). Износостойкость 1 1 инструмента Покрытие - 15мин 30мин 45мин 60мин 90мин UC5105 1.00 0.79 0.69 0.63 0.55 UC5115 1.00 0.79 0.69 0.63 0.55 AP25N 1.00 0.87 0.80 0.75 0.69 VP25N 1.00 0.87 0.80 0.75 0.69 (Пример) Получистовая обработка стали 1-я рекомендация UE6110 Сменная пластина CNMG120408-MA Рекомендуемая скорость резания ус325м/мин (Tool life 15мин.) Требуемая пользователем стойкость инструмента 30мин. 325 0.82267м/мин ТВЕРДОСТЬ ОБРАБАТЫВАЕМОГО МАТЕРИАЛА Твердость обрабатываемого материала также влияет на износостойкость инструмента. "TOOL Hav( предлагает изменять скорость резания для различной твердости. Применяйте значение коэффициента для каждого типа обрабатываемого материала из приведенной ниже таблицы. Умножая рекомендуемую скорость резания на значение коэффициента вы получите новую скорость резания. - w Обрабатываемый Мягкий (Твердость заготовки) Твердый материал 140HB 180HB 220HB 260HB P 1.19 1.0 0.85 0.75 М 1.23 1.0 0.85 0.72 K 1.19 1.0 0.91 0.85 СИСТЕМА TOOL NAVl ПЛАСТИНЫ ДЛЯ ТОЧЕНИЯ
