Металлорежущий инструмент и инструментальная оснастка для станков / Cutting tools and tooling system

WIDIA | Каталог WIDIA 2010 Режущий осевой инструмент (Всего 614 стр.)

Мелкоразмерный цельный инструмент Widia из твердого сплава Концевые фрезы 7N21 Vision Plus Micro для фрезерования заготовок из закаленной стали Параметры

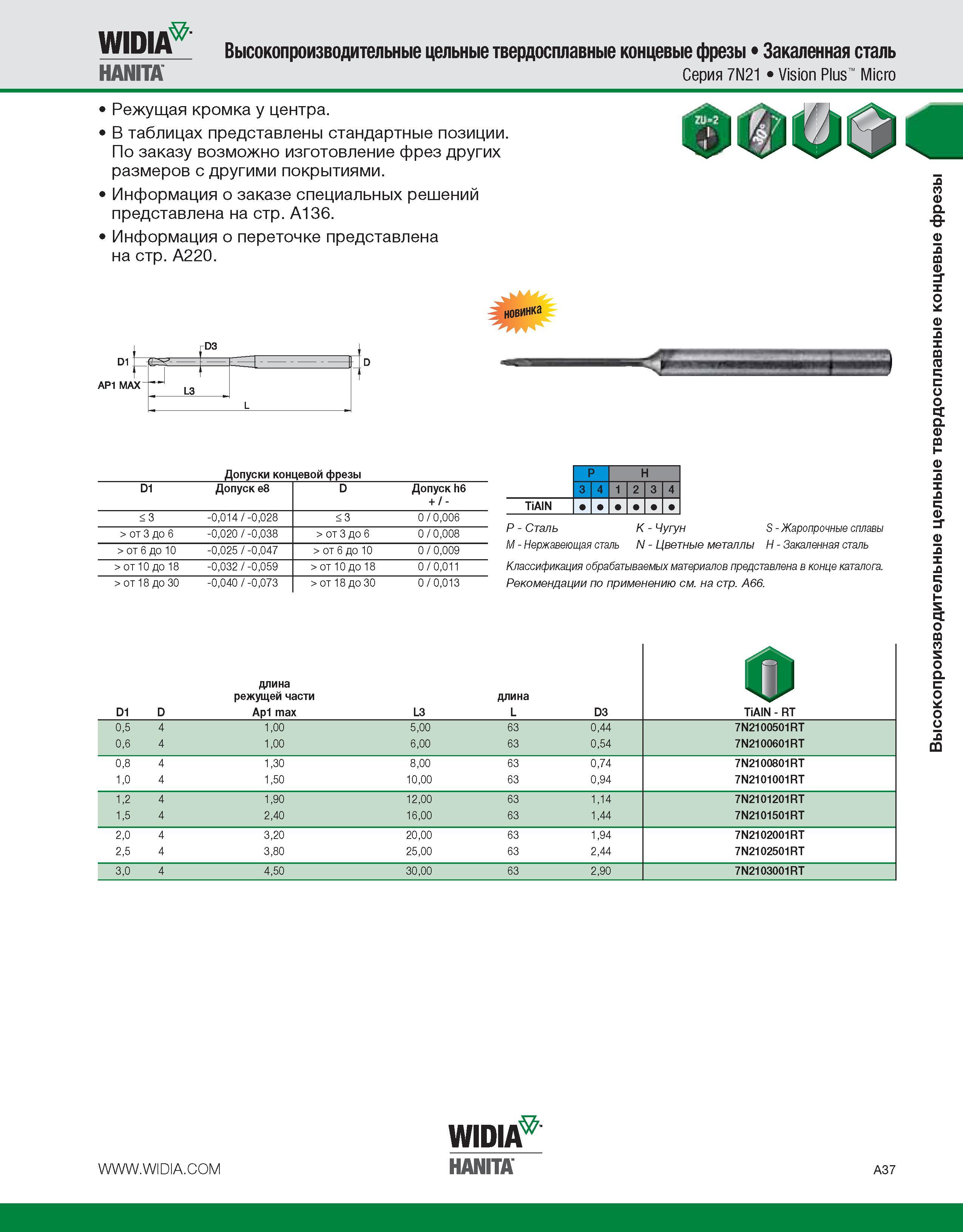

47 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A37

47 Мелкоразмерный цельный инструмент Widia из твердого сплава Концевые фрезы 7N21 Vision Plus Micro для фрезерования заготовок из закаленной стали Параметры Каталог WIDIA 2010 Режущий осевой инструмент Цельные концевые фрезы из твердого сплава и быстрорежущие Сверла спиральные Развертки многолезвийные Стр. A37

Мелкоразмерный цельный инструмент Widia из твердого сплава Концевые фрезы 7N21 Vision Plus Micro для фрезерования заготовок из закаленной стали Параметры

Мелкоразмерный цельный инструмент Widia из твердого сплава Концевые фрезы 7N21 Vision Plus Micro для фрезерования заготовок из закаленной стали Параметры _ Серия 7N21 Vision Plus Micro Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. D1 АР1 МАХ D3 L3 Допуски концевой фрезы D1 Допуск е8 D Допуск h6 + / - < 3 -0,014 / -0,028 < 3 0 / 0,006 > от 3 до 6 -0,020 / -0,038 > от 3 до 6 0 / 0,008 > от 6 до 10 -0,025 / -0,047 > от 6 до 10 0 / 0,009 > от 10 до 18 -0,032 / -0,059 > от 10 до 18 0 / 0,011 > от 18 до 30 -0,040 / -0,073 > от 18 до 30 0 / 0,013 P H 3 4 1 2 3 4 TiAlN K - Чугун S - Жаропрочные сплавы N - Цветные металлы H - Закаленная сталь P - Сталь M - Нержавеющая сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A66. D1 D длина режущей части Ap1 max L3 длина L D3 0 TiAlN - RT 0,5 4 1,00 5,00 63 0,44 7N2100501RT 0,6 4 1,00 6,00 63 0,54 7N2100601RT 0,8 4 1,30 8,00 63 0,74 7N2100801RT 1,0 4 1,50 10,00 63 0,94 7N2101001RT 1,2 4 1,90 12,00 63 1,14 7N2101201RT 1,5 4 2,40 16,00 63 1,44 7N2101501RT 2,0 4 3,20 20,00 63 1,94 7N2102001RT 2,5 4 3,80 25,00 63 2,44 7N2102501RT 3,0 4 4,50 30,00 63 2,90 7N2103001RT Widia Hanita A37 Высокопроизводительные цельные твердосплавные концевые фрезы Widia Hanita Высокопроизводительные цельные Твердосплавные
