Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

Мехобработка стали, нержавеющей стали и чугуна осевым режущим инструментом Митсубиси из Японии Рекомендации по подбору режимов резания

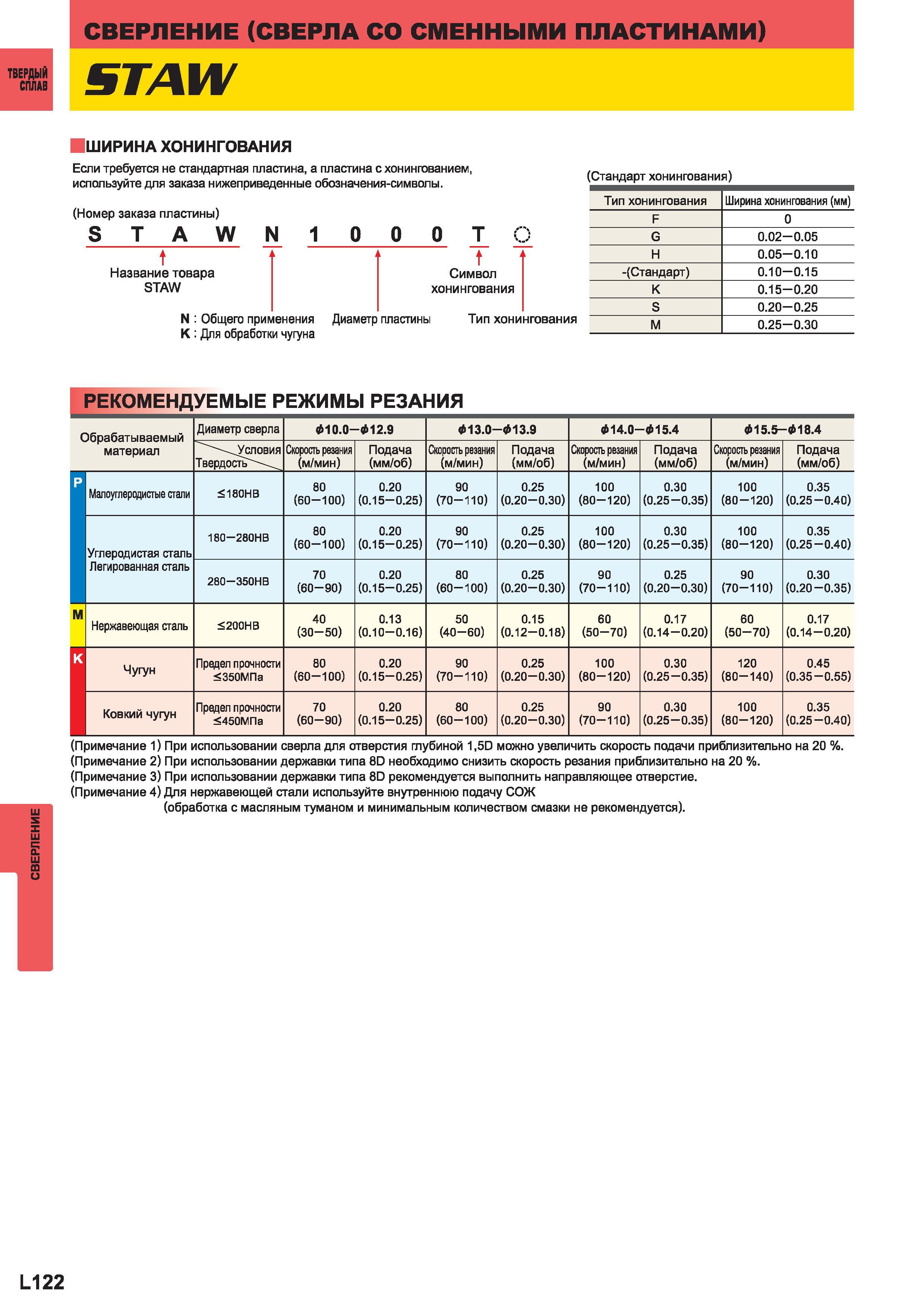

1200 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.L122

1200 Мехобработка стали, нержавеющей стали и чугуна осевым режущим инструментом Митсубиси из Японии Рекомендации по подбору режимов резания Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. L122

Мехобработка стали, нержавеющей стали и чугуна осевым режущим инструментом Митсубиси из Японии Рекомендации по подбору режимов резания

Мехобработка стали, нержавеющей стали и чугуна осевым режущим инструментом Митсубиси из Японии Рекомендации по подбору режимов резания _ при работе со сверлами Mitsubishi с механическим креплением режущей части Обрабатываемый материал Диаметр сверла 010.0 12.9 13.0-013.9 14.0-015.4 015.5-018.4 Условия Твердость''- Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Малоуглеродистые стали 180НВ 80 (60-100) 0.20 (0.15-0.25) 90 (70-110) 0.25 (0.20-0.30) 100 (80-120) 0.30 (0.25-0.35) 100 (80-120) 0.35 (0.25-0.40) Углеродистая сталь 180 280НВ 80 (60-100) 0.20 (0.15-0.25) 90 (70-110) 0.25 (0.20-0.30) 100 (80-120) 0.30 (0.25-0.35) 100 (80-120) 0.35 (0.25-0.40) 280 350НВ 70 (60-90) 0.20 (0.15-0.25) 80 (60-100) 0.25 (0.20-0.30) 90 (70-110) 0.25 (0.20-0.30) 90 (70-110) 0.30 (0.20-0.35) Нержавеющая сталь 200НВ 40 (30-50) 0.13 (0.10-0.16) 50 (40-60) 0.15 (0.12-0.18) 60 (50-70) 0.17 (0.14-0.20) 60 (50-70) 0.17 (0.14-0.20) Чугун Предел прочности 350МПа 80 (60-100) 0.20 (0.15-0.25) 90 (70-110) 0.25 (0.20-0.30) 100 (80-120) 0.30 (0.25-0.35) 120 (80-140) 0.45 (0.35-0.55) Ковкий чугун Предел прочности 450МПа 70 (60-90) 0.20 (0.15-0.25) 80 (60-100) 0.25 (0.20-0.30) 90 (70-110) 0.30 (0.25-0.35) 100 (80-120) 0.35 (0.25-0.40) (Примечание 1) При использовании сверла для отверстия глубиной 1.5D можно увеличить скорость подачи приблизительно на 20 %. (Примечание 2) При использовании державки типа 8D необходимо снизить скорость резания приблизительно на 20 %. (Примечание 3) При использовании державки типа 8D рекомендуется выполнить направляющее отверстие. (Примечание 4) Для нержавеющей стали используйте внутреннюю подачу СОЖ (обработка с масляным туманом и минимальным количеством смазки не рекомендуется). L122 Сверление ( СВЕРЛА СМЕННЫМИ ПЛАСТИНАМИ STAW ШИРИНА ХОНИНГОВАНИЯ Если требуется не стандартная пластина а пластина с хонингованием используйте для заказа нижеприведенные обозначения-символы. (Номер заказа пластины) S A W N 1 Название товара Символ STAW хонингования N Общего применения К Для обработки чугуна Диаметр пластины Тип хонингования Стандарт хонинговани я) Тип хонингования Ширина хонингования (мм) F 0 G 0.02-0.05 Н 0.05-0.10 -(Стандарт) 0.10-0.15 К 0.15-0.20 S 0.20-0.25 0.25-0.30 Рекомендуемые режимы резания




См.также / See also :

Сверла Конструкция / Parts of a drill

Скорость резания от диаметра Таблица / Surface speed to RPM conversion

Формулы для расчета сверления / Formulas for drilling

Диаметр отверстия под резьбу / Tap drill sizes

Сверление отверстий в металле / Drill a hole in metal

Оснастка для сверлильных и фрезерных станков / Tool holders for drilling and milling

Перевод дюймов в мм Таблица / Inches to mm Conversion table

Обработка глубоких отверстий / Deep hole drilling


Сверла Mitsubishi монолитные, с напайными и сменными режущими пластинами





Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

1197 Сверление Mitsubishi Твердый сплав Наличие Размеры (мм) Обозначение VP15TF 1 L2 S1 Применяемый корпус STAWN1400TH 14 0 5 3 6 4 STAWSS1400S16 STAW Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1191197 1198 Сменные твердосплавные пластины для свёрл Mitsubishi Изображение Основные размерные характеристики Код заказа по каталогу Применяемый корпус сверла Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1201198 Сменные твердосплавные пластины для свёрл Mitsubishi Изображение Основные размерные характеристики Код заказа по каталогу Применяемый корпус сверла1199 Сменные твердосплавные пластины Mitsubishi для сверления Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1211199 1201 Рекомендации по правильной эксплуатации сборных сверл Митсубиси с твердосплавной сменной режущей головкой Прежде чем установить сменную пластину Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1231201 Рекомендации по правильной эксплуатации сборных сверл Митсубиси с твердосплавной сменной режущей головкой Прежде чем установить сменную пластину1202 СВЕРЛА Mitsubishi СМЕННЫМИ ПЛАСТИНАМИ TAW Волнистая режущая кромка спроектирована для улучшения контроля за стружкой в Специальные рифления для т Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1241202 1203 Сменные режущие пластины Mitsubishi для сверления Твердый сплав Диапазон диаметров Державка Пластина Размеры (мм) 8 D S Диаметр Наличие Jp О 1 Об Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L1251203
