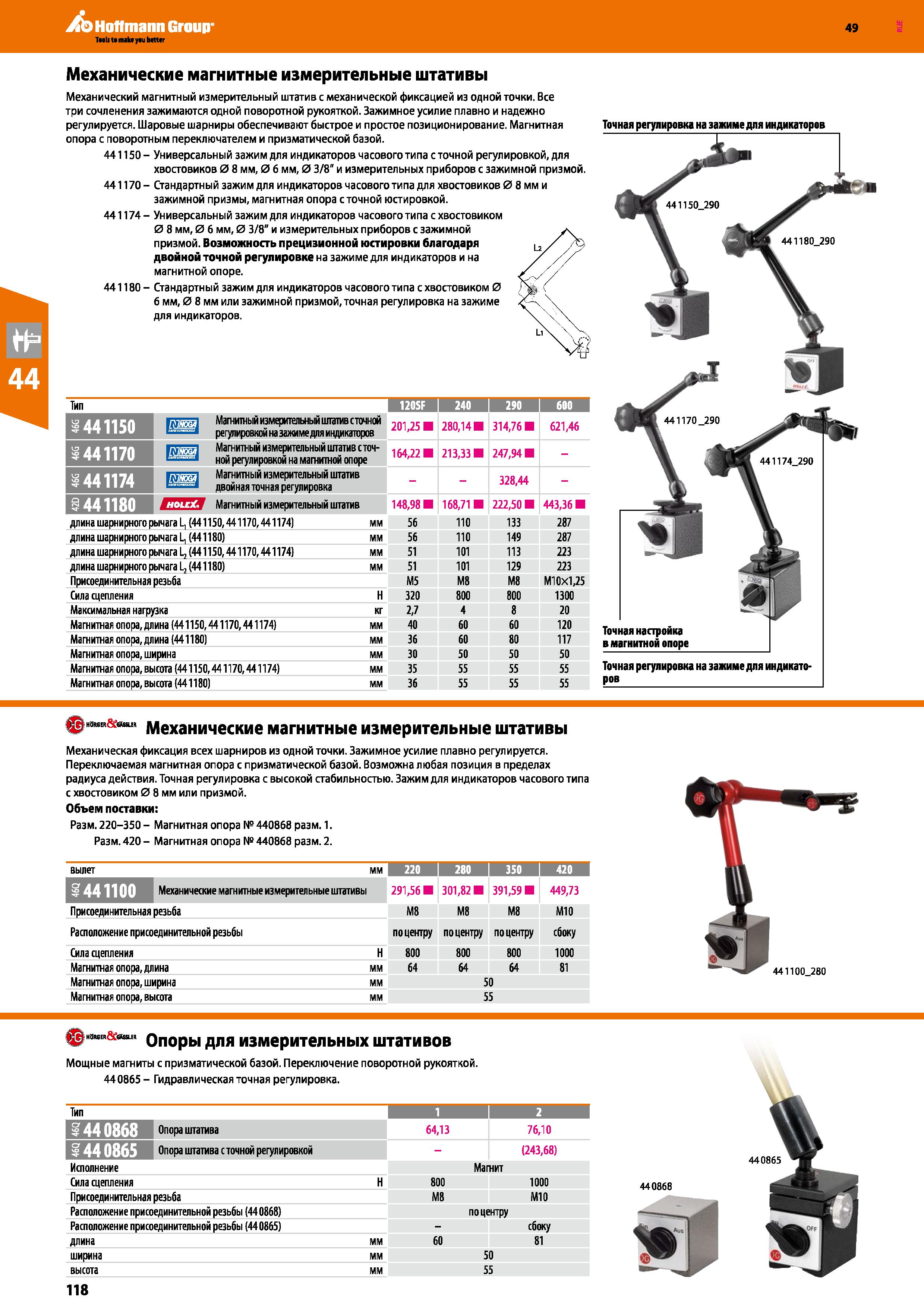

Механический магнитный измерительный штатив с механической фиксацией из одной точки Все три сочленения зажимаются одной поворотной рукояткой

Механический магнитный измерительный штатив с механической фиксацией из одной точки Все три сочленения зажимаются одной поворотной рукояткой

Механический магнитный измерительный штатив с механической фиксацией из одной точки Все три сочленения зажимаются одной поворотной рукояткой _ Зажимное усилие плавно и надежно регулируется. Шаровые шарниры обеспечивают быстрое и простое позиционирование. Магнитная опора с поворотным переключателем и призматической базой. 441150- Универсальный зажим для индикаторов часового типа сточной регулировкой, для хвостовиков 0 8 мм, 0 б мм, 0 3 8" и измерительных приборов с зажимной призмой. 441170 - Стандартный зажим для индикаторов часового типа для хвостовиков 0 8 мм и зажимной призмы, магнитная опора с точной юстировкой. 441174 - Универсальный зажим для индикаторов часового типа с хвостовиком 0 8 мм, 0 6 мм, 0 3 8" и измерительных приборов с зажимной призмой. Возможность прецизионной юстировки благодаря двойной точной регулировке на зажиме для индикаторов и на магнитной опоре. 441180 - Стандартный зажим для индикаторов часового типа с хвостовиком 0 б мм, 0 8 мм или зажимной призмой, точная регулировка на зажиме для индикаторов. Тип 120SF 240 '441150 Матнитный измерительный штатив сточной регулировкой на зажимедля индикаторов Магнитный измерительный штатив с точ- 201,251 164,221 280,141 213,331 314,761 247,941 621,46 >мЬ- т1 Магнитный измерительный штатив "дшт двойная точная регулировка 328,44 - ЯТПТТШ Магнитный измерительный штатия 148,98 168,71 222,50 443,36 длина шарнирного рычага L, (441150,441170,441174) мм 56 110 133 287 длина шарнирного рычага L, (441180) мм 56 110 149 287 длина шарнирного рычага L, (441150,441170,441174) мм 51 101 113 223 длина шарнирного рычага L2 (441180) мм 51 101 129 223 Присоединительная резьба М5 М8 М8 М10x1,25 Сила сцепления н 320 800 800 1300 Максимальная нагрузка кг 2,7 4 8 20 Магнитная опора, длина (441150,441170,441174) мм 40 60 60 120 Магнитная опора, длина (441180) мм 36 60 80 117 Магнитная опора, ширина мм 30 50 50 50 Магнитная опора, высота (441150,441170,441174) мм 35 55 55 55 Магнитная опора, высота (441180) мм 36 55 55 55 Точная регулировка на зажиме для индикаторов Механические магнитные измерительные штативы Механическая фиксация всех шарниров из одной точки. Зажимное усилие плавно регулируется. Переключаемая магнитная опора с призматической базой. Возможна любая позиция в пределах радиуса действия. Точная регулировка с высокой стабильностью. Зажим для индикаторов часового типа с хвостовиком 0 8 мм или призмой. Объем поставки: Разм. 220-350 - Магнитная опора № 440868 разм. 1. Разм. 420 - Магнитная опора № 440868 разм. 2. вылет мм 220 350 420 1 И Ц111Д Механические магнитные измерительные штативы 291,56 301,82 : 391,59 449,73 Присоединительная резьба М8 М8 М8 М10 Расположение присоединительной резьбы по центру по центру по центру сбоку Сила сцепления Н 800 800 800 1000 Магнитная опора, длина мм 64 64 64 81 Магнитная опора, ширина мм 50 Магнитная опора, высота мм 55 100 2В0 "“E"&ami" Опоры для измерительных штативов Мощные магниты с призматической базой. Переключение поворотной рукояткой. 440865 - Гидравлическая точная регулировка. '440868 '440865 Тип Опора штатива Опора штатива с точной регулировкой Исполнение Сила сцепления Н Присоединительная резьба Расположение присоединительной резьбы (440868) Расположение присоединительной резьбы (440865) длина мм ширина мм высота мм 118 64,13 76,10 (243,68) Магнит 800 1000 М8 М10 по центру сбоку 60 81 50 55 440868 Точная регулировка на зажиме для индикаторов 441150 290 441180 290 441170 290 441 174 290 Точная настройка в магнитной опоре Механические магнитные измерительные штативы
