Измерительное устройство Mitutoyo способно измерять геометрию контура и шероховатость поверхности одним и тем же щупом датчиком всего за один проход Профилометр

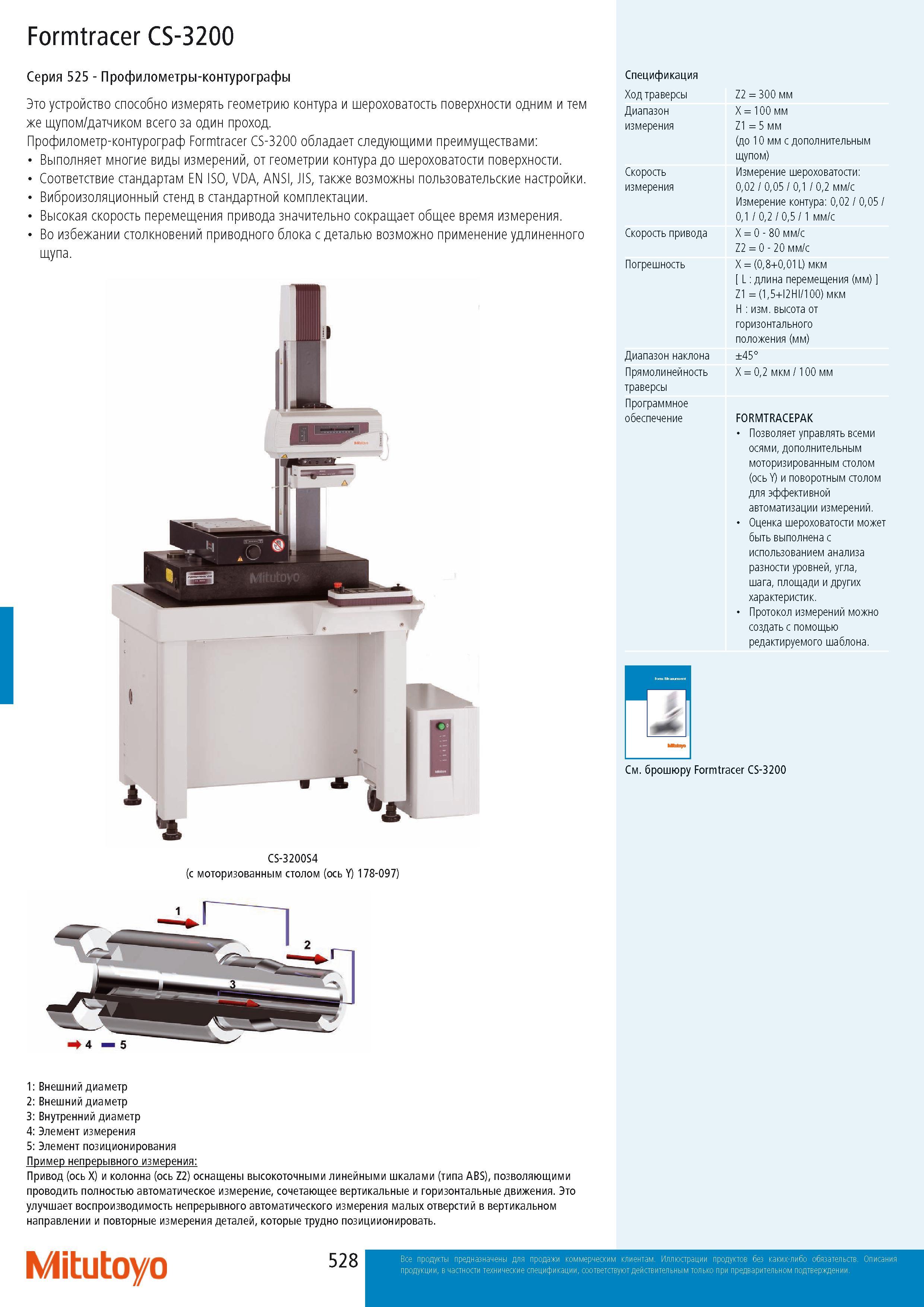

Измерительное устройство Mitutoyo способно измерять геометрию контура и шероховатость поверхности одним и тем же щупом датчиком всего за один проход Профилометр-контурограф Formtracer CS-3200 обладает следующими преимуществами Выполняет многие виды измерений от геометрии контура до шероховатости поверхности. Соответствие стандартам EN ISO VDA ANSI JIS также возможны пользовательские настройки. Виброизоляционный стенд в стандартной комплектации. Высокая скорость перемещения привода значительно сокращает общее время измерения. Во избежании столкновений приводного блока с деталью возможно применение удлиненного щупа. Спецификация Ход траверсы Диапазон измерения Скорость измерения Скорость привода Погрешность Диапазон наклона Прямолинейность траверсы Программное обеспечение Z2 300 мм X 100 мм Z1 5 мм (до 10 мм с дополнительным щупом) Измерение шероховатости 002 005 01 02 мм с Измерение контура 002 005 01 02 05 1 мм с X 0 - 80 мм с Z2 0 - 20 мм с X (08+001L) мкм L длина перемещения (мм) Z1 (15+I2HI 100) мкм H изм. высота от горизонтального положения (мм) 45 X 02 мкм 100 мм FORMTRACEPAK Позволяет управлять всеми осями дополнительным моторизированным столом (ось Y) и поворотным столом для эффективной автоматизации измерений. Оценка шероховатости может быть выполнена с использованием анализа разности уровней угла шага площади и других характеристик. Протокол измерений можно создать с помощью редактируемого шаблона. Смотри брошюру Formtracer CS-3200 CS-3200S4 (с моторизованным столом (ось Y) 178-097) 4 5 1 Внешний диаметр 2 Внешний диаметр 3 Внутренний диаметр 4 Элемент измерения 5 Элемент позиционирования Пример непрерывного измерения Привод (ось Х) и колонна (ось Z2) оснащены высокоточными линейными шкалами (типа ABS) позволяющими проводить полностью автоматическое измерение сочетающее вертикальные и горизонтальные движения. Это улучшает воспроизводимость непрерывного автоматического измерения малых отверстий в вертикальном направлении и повторные измерения деталей которые трудно позициионировать. Mitutoyo Formtracer CS-3200 Серия 525 - Профилометры-контурографы
