Измерительная система Mitutoyo для контроля параметров формы разработанное для обеспечения высочайшей точности при высокой гибкости и с множеством аналитических

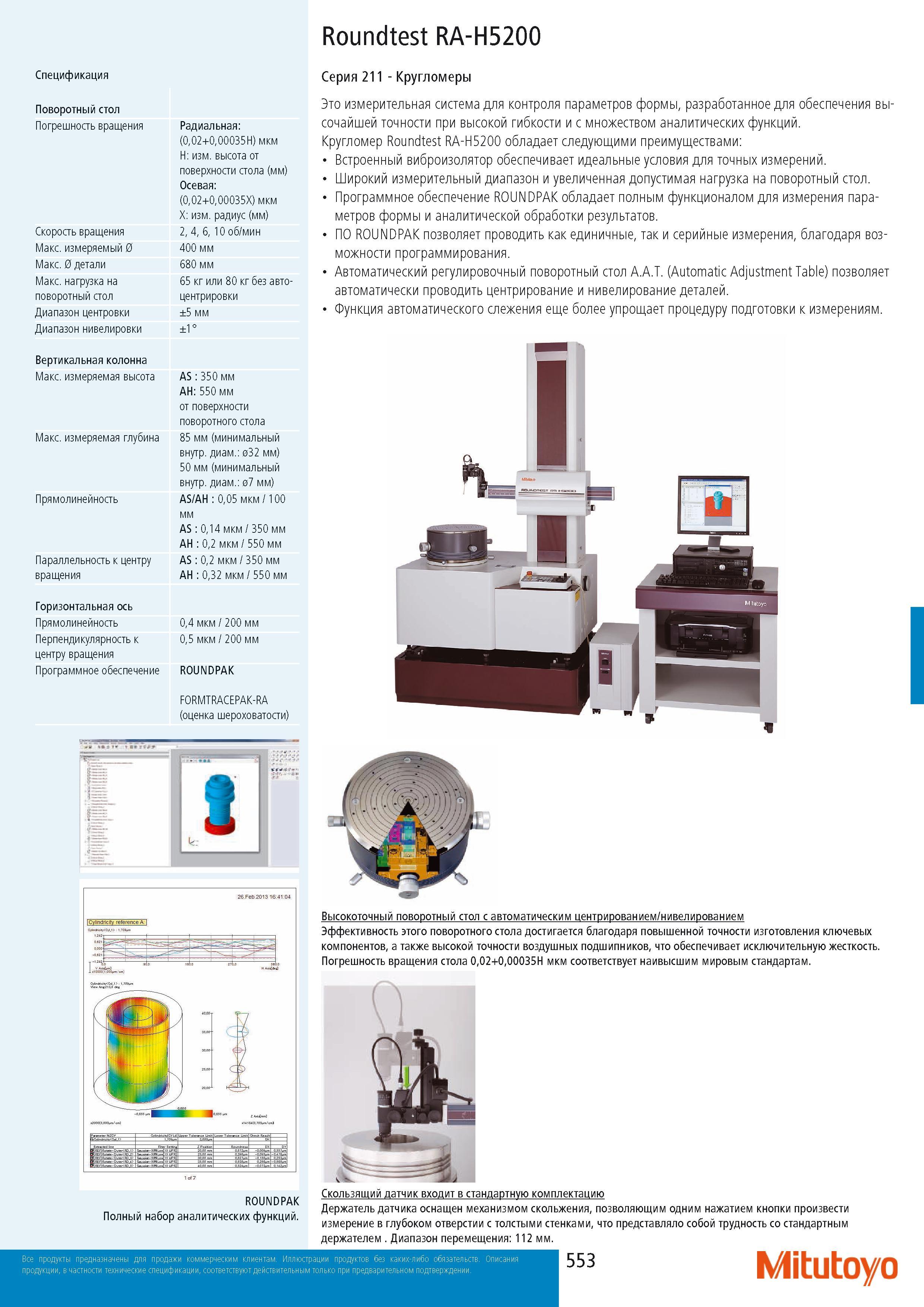

Измерительная система Mitutoyo для контроля параметров формы разработанное для обеспечения высочайшей точности при высокой гибкости и с множеством аналитических функций Кругломер Roundtest RA-H5200 обладает следующими преимуществами Встроенный виброизолятор обеспечивает идеальные условия для точных измерений. Широкий измерительный диапазон и увеличенная допустимая нагрузка на поворотный стол. Программное обеспечение ROUNDPAK обладает полным функционалом для измерения параметров формы и аналитической обработки результатов. ПО ROUNDPAK позволяет проводить как единичные так и серийные измерения благодаря возможности программирования. Автоматический регулировочный поворотный стол A.A.T. (Automatic Adjustment Table) позволяет автоматически проводить центрирование и нивелирование деталей. Функция автоматического слежения еще более упрощает процедуру подготовки измерениям. Высокоточный поворотный стол с автоматическим центрированием нивелированием Эффективность этого поворотного стола достигается благодаря повышенной точности изготовления ключевых компонентов а также высокой точности воздушных подшипников что обеспечивает исключительную жесткость. Погрешность вращения стола 002+000035H мкм соответствует наивысшим мировым стандартам. Скользящий датчик входит в стандартную комплектацию Держатель датчика оснащен механизмом скольжения позволяющим одним нажатием кнопки произвести измерение в глубоком отверстии с толстыми стенками что представляло собой трудность со стандартным держателем Диапазон перемещения 112 мм. 553 Mitutoyo Roundtest RA-H5200 Спецификация Поворотный стол Погрешность вращения Радиальная (002+000035H) мкм H изм. высота от поверхности стола (мм) Осевая (002+000035X) мкм X изм. радиус (мм) Скорость вращения 2 4 6 10 об мин Макс. измеряемый 0 400 мм Макс. 0 детали 680 мм Макс. нагрузка на поворотный стол 65 кг или 80 кг без автоцентрировки Диапазон центровки 5 мм Диапазон нивелировки 1 Вертикальная колонна Макс. измеряемая высота AS 350 мм AH 550 мм от поверхности поворотного стола Макс. измеряемая глубина 85 мм (минимальный внутр. диам. 032 мм) 50 мм (минимальный внутр. диам. 07 мм) Прямолинейность AS AH 005 мкм 100 мм AS 014 мкм 350 мм AH 02 мкм 550 мм Параллельность центру вращения AS 02 мкм 350 мм AH 032 мкм 550 мм Горизонтальная ось Прямолинейность 04 мкм 200 мм Перпендикулярность центру вращения 05 мкм 200 мм Программное обеспечение ROUNDPAK FORMTRACEPAK-RA (оценка шероховатости) ROUNDPAK Полный набор аналитических функций. Серия 211 - Кругломеры Это
