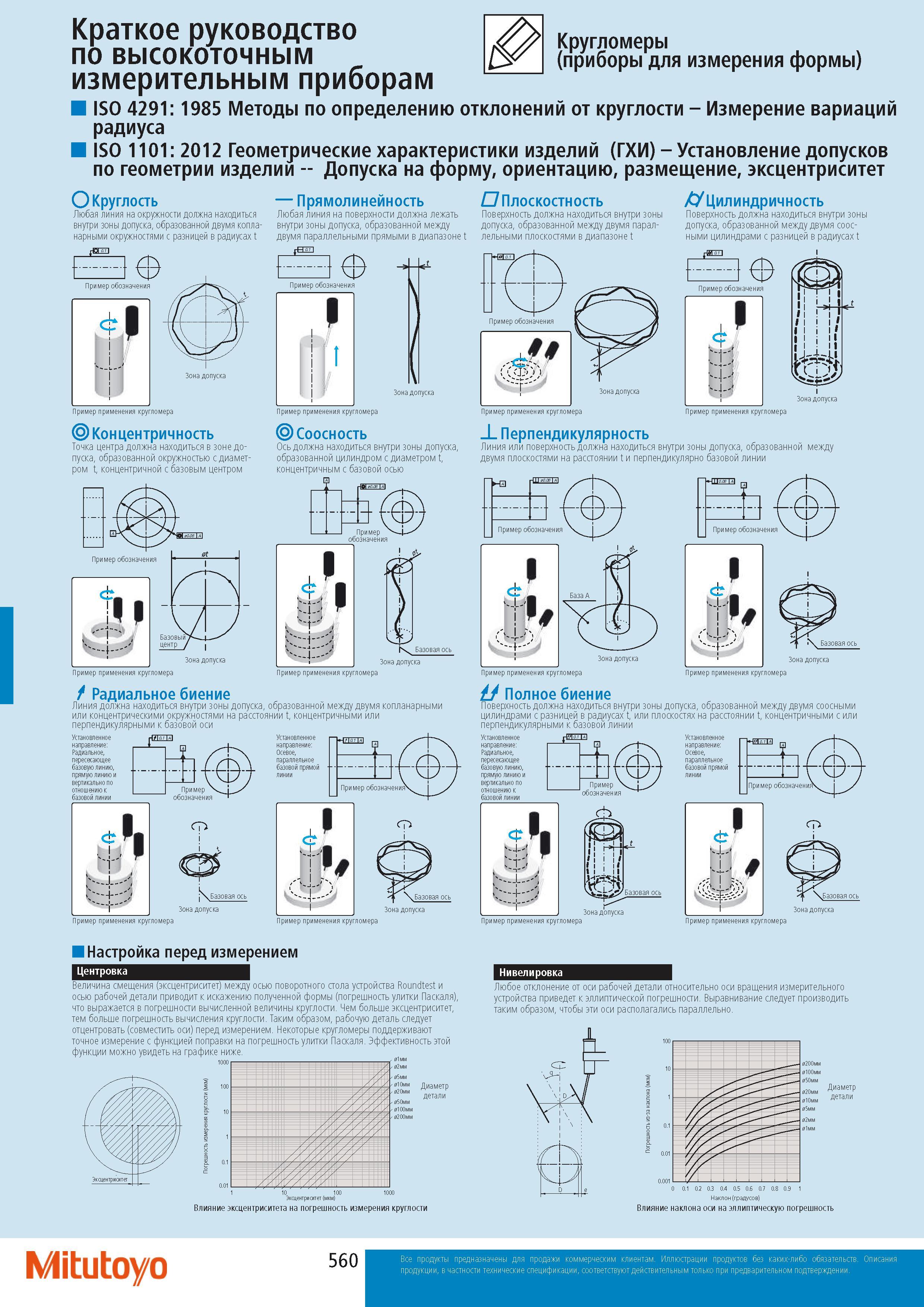

Измерение вариаций радиуса ISO 1101 2012 Геометрические характеристики изделий ГХИ Установление допусков по геометрии изделий Допуска на форму ориентацию размещение эксцентриситет Округлость Прямолинейность Любая линия на окружности должна находиться Любая линия на поверхности должна лежать внутри зоны допуска образованной двумя копла- внутри зоны допуска образованной между нарными окружностями с разницей в радиусах t двумя параллельными прямыми в диапазоне t О Плоскостность Поверхность должна находиться внутри зоны допуска образованной между двумя параллельными плоскостями в диапазоне t е Пример обозначения Зона допуска Пример применения кругломера Концентричность Точка центра должна находиться в зоне до- Пример применения кругломера Соосность Ось должна находиться внутри зоны допуска пуска образованной окружностью с диамет- образованной цилиндром с диаметром t ром t концентричной с базовым центром концентричным с базовой осью Радиальное биение Линия должна находиться внутри зоны допуска образованной между двумя копланарными или концентрическими окружностями на расстоянии t концентричными или перпендикулярными базовой оси прямую линию и вертикально по отношению базовой линии Базовая ось Зона допуска У Цилиндричность Поверхность должна находиться внутри зоны допуска образованной между двумя соосными цилиндрами с разницей в радиусах t fWI 011 Пример применения кругломера L Перпендикулярность Линия или поверхность должна находиться внутри зоны допуска образованной между двумя плоскостями на расстоянии t и перпендикулярно базовой линии Пример применения кругломера J Полное биение Поверхность должна находиться внутри зоны допуска образованной между двумя соосными цилиндрами с разницей в радиусах t или плоскостях на расстоянии t концентричными с или перпендикулярными базовой линии Установленное направление Радиальное пересекающее базовую линию прямую линию и вертикально по отношению базовой линии Пример применения кругломера Пример применения кругломера Пример применения кругломера Базовая ось Зона допуска Пример применения кругломера Зона допуска Зона допуска Настройка перед измерением Центровка Величина смещения (эксцентриситет) между осью поворотного стола устройства Roundtest и осью рабочей детали приводит искажению полученной формы (погрешность улитки Паскаля) что выражается в погрешности вычисленной величины круглости. Чем больше эксцентриситет тем больше погрешность вычисления круглости. Таким образом рабочую деталь следует отцентровать (совместить оси) перед измерением. Некоторые кругломеры поддерживают точное измерение с функцией поправки на погрешность улитки Паскаля. Эффективность этой функции можно увидеть на графике ниже. Диаметр детали Нивелировка Любое отклонение от оси рабочей детали относительно оси вращения измерительного устройства приведет эллиптической погрешности. Выравнивание следует производить таким образом чтобы эти оси располагались параллельно. Эксцентриситет (мкм) Влияние эксцентриситета на погрешность измерения круглости 0200мм 0100мм 050мм 020мм 010мм 05мм Диаметр детали 0 01 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 Наклон (градусов) Влияние наклона оси на эллиптическую погрешность 02мм 01мм Mitutoyo
