Механические ручные мультипликаторы крутящего момента от Hoffmann Group для контролируемой затяжки винтов С защитой передаточного механизма

Механические ручные мультипликаторы крутящего момента от Hoffmann Group для контролируемой затяжки винтов С защитой передаточного механизма

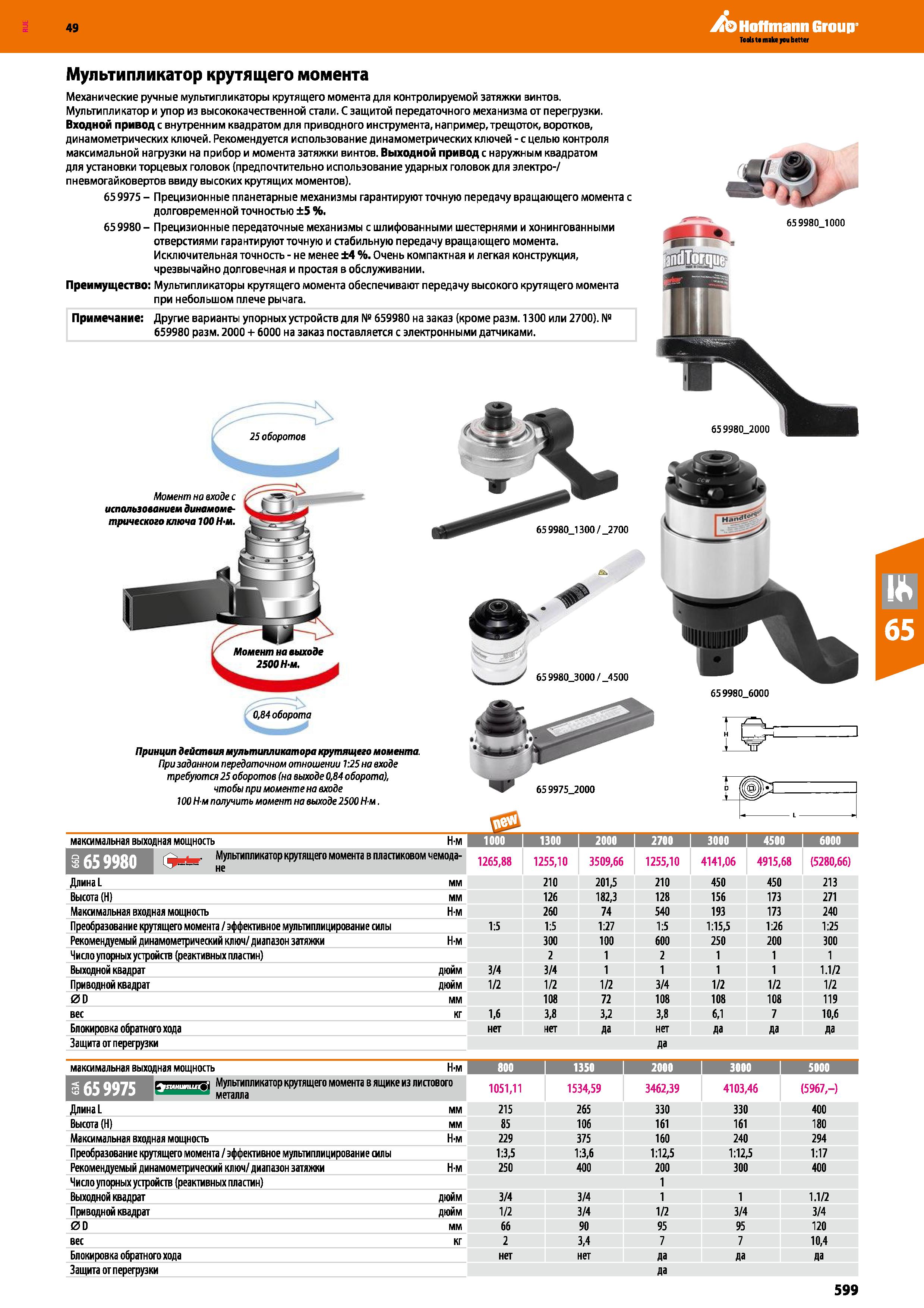

Механические ручные мультипликаторы крутящего момента от Hoffmann Group для контролируемой затяжки винтов С защитой передаточного механизма _ от перегрузки. Входной привод с внутренним квадратом для приводного инструмента, например, трещоток, воротков, динамометрических ключей. Рекомендуется использование динамометрических ключей - с целью контроля максимальной нагрузки на прибор и момента затяжки винтов. Выходной привод с наружным квадратом для установки торцевых головок (предпочтительно использование ударных головок для электро- пневмогайковертов ввиду высоких крутящих моментов). 659975 - Прецизионные планетарные механизмы гарантируют точную передачу вращающего момента с долговременной точностью ±5 %. 659980- Прецизионные передаточные механизмы с шлифованными шестернями и хонингованными отверстиями гарантируют точную и стабильную передачу вращающего момента. Исключительная точность - не менее ±4 %. Очень компактная и легкая конструкция, чрезвычайно долговечная и простая в обслуживании. Преимущество: Мультипликаторы крутящего момента обеспечивают передачу высокого крутящего момента при небольшом плече рычага. Примечание: Другие варианты упорных устройств для № 659980 на заказ (кроме разм. 1300 или 2700). № 659980 разм. 2000 + 6000 на заказ поставляется с электронными датчиками. Момент на входе с использованием динамометрического ключа 100 Н-м. Принцип действия мультипликатора крутящего момента. При заданном передаточном отношении 1:25 на входе требуются 25 оборотов (на выходе 0,84 оборота), чтобы при моменте на входе 100 Н м получить момент на выходе 2500 H-м. максимальная выходная мощность Н-м 1000 1300 2000 2700 3000 1 4500 1И.ШИ ф Мультипликатор крутящего момента в пластиковом чемода- 1265,88 1255,10 3509,66 1255,10 4141,06 4915,68 (5280,66) Длина L мм 210 201,5 210 450 450 213 Высота (Н) мм 126 182,3 128 156 173 271 Максимальная входная мощность Н-м 260 74 540 193 173 240 Преобразование крутящего момента эффективное мультиплицирование силы 1:5 1:5 1:27 1:5 1:15,5 1:26 1:25 Рекомендуемый динамометрический ключ диапазон затяжки Н-м 300 100 600 250 200 300 Нисло упорных устройств (реактивных пластин) 2 1 2 1 1 1 Выходной квадрат дюйм 3 4 3 4 1 1 1 1 1.1 2 Приводной квадрат дюйм 1 2 1 2 1 2 3 4 1 2 1 2 1 2 0D мм 108 72 108 108 108 119 вес кг 1,6 3,8 3,2 3,8 6,1 7 10,6 Блокировка обратного хода нет нет да нет да да да Защита от перегрузки да максимальная выходная мощность Н-м 800 I 1350 2000 I 3000 5000 I L minimum Мультипликатор крутящего момента в ящике из липового металла 1051,11 1534,59 3462,39 4103,46 (5967,-) ДлинаL мм 215 265 330 330 400 Высота (Н) мм 85 106 161 161 180 Максимальная входная мощность Н'М 229 375 160 240 294 Преобразование крутящего момента эффективное мультиплицирование силы 1:3,5 1:3,6 1:12,5 1:12,5 1:17 Рекомендуемый динамометрический ключ диапазон затяжки Н-м 250 400 200 300 400 Нисло упорных устройств (реактивных пластин) 1 Выходной квадрат дюйм 3 4 3 4 1 1 1.1 2 Приводной квадрат дюйм 1 2 3 4 1 2 3 4 3 4 0D мм бб 90 95 95 120 вес кг 2 3,4 7 7 10,4 Блокировка обратного хода нет нет да да да Защита от перегрузки да 599 Мультипликатор крутящего момента Мультипликатор и упор из высококачественной стали.
