Механические (аналоговые) рычажные индикаторы Tesa INTERAPID 312 с большим интервалом измерения Идеально подходят для проверок больших отклонений

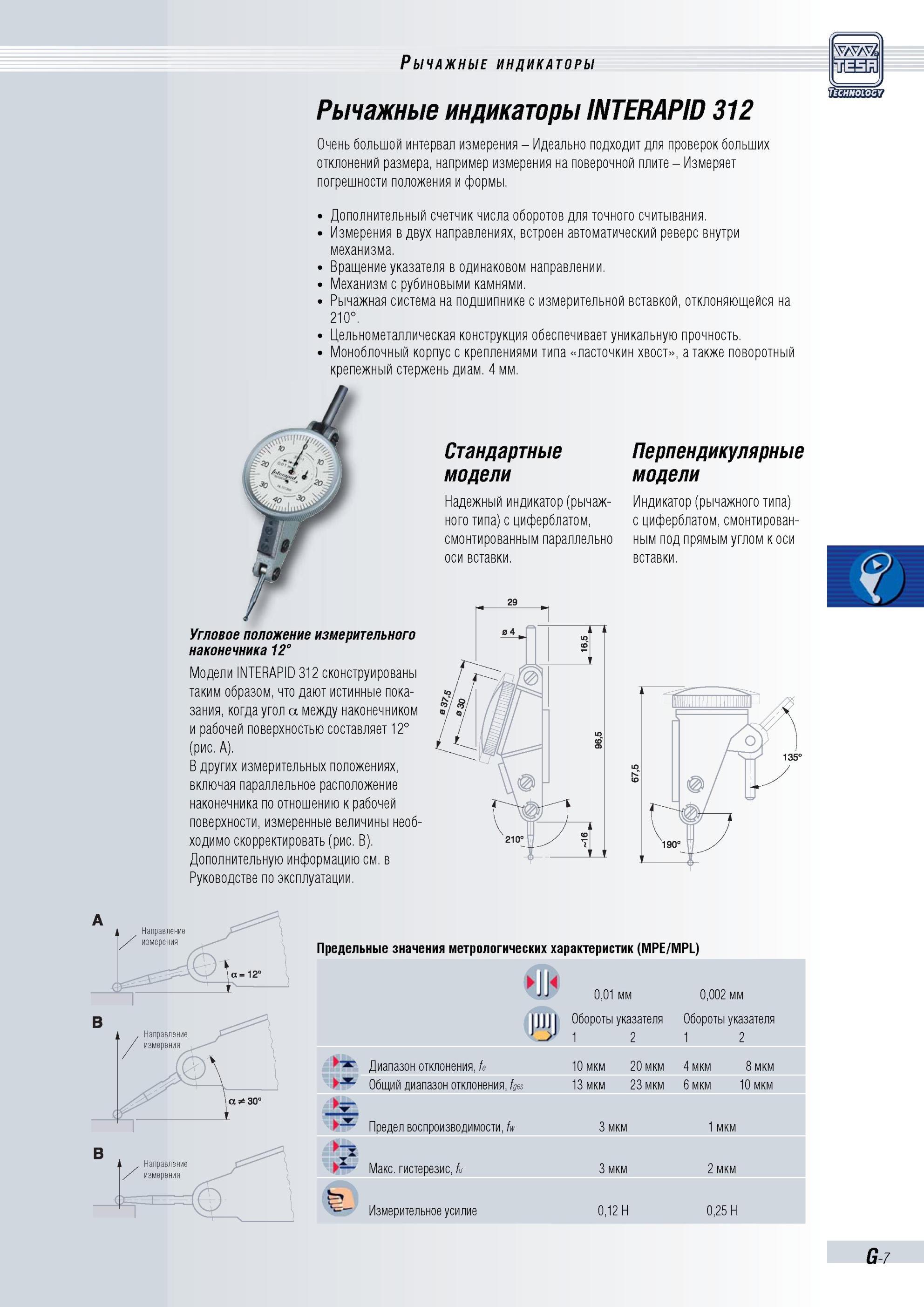

168 Каталог TESA 2010 Контрольно-измерительные приборы Стр.G-7

168 Механические (аналоговые) рычажные индикаторы Tesa INTERAPID 312 с большим интервалом измерения Идеально подходят для проверок больших отклонений Каталог TESA 2010 Контрольно-измерительный инструмент для линейно-угловых измерений Стр. G-7

Механические (аналоговые) рычажные индикаторы Tesa INTERAPID 312 с большим интервалом измерения Идеально подходят для проверок больших отклонений

Механические (аналоговые) рычажные индикаторы Tesa INTERAPID 312 с большим интервалом измерения Идеально подходят для проверок больших отклонений размера, например измерения на поверочной плите Измеряют погрешности положения и формы. Дополнительный счетчик числа оборотов для точного считывания. Измерения в двух направлениях, встроен автоматический реверс внутри механизма. Вращение указателя в одинаковом направлении. Механизм с рубиновыми камнями. Рычажная система на подшипнике с измерительной вставкой, отклоняющейся на 210°. Цельнометаллическая конструкция обеспечивает уникальную прочность. Моноблочный корпус с креплениями типа ласточкин хвост, а также поворотный крепежный стержень диаметр 4 мм. Стандартные модели Надежный индикатор (рычажного типа) с циферблатом, смонтированным параллельно оси вставки. Перпендикулярные модели Индикатор (рычажного типа) с циферблатом, смонтированным под прямым углом к оси вставки. Угловое положение измерительного наконечника 12° Модели INTERAPID 312 сконструированы таким образом, что дают истинные показания, когда угол а между наконечником и рабочей поверхностью составляет 12° (рис. А). В других измерительных положениях, включая параллельное расположение наконечника по отношению к рабочей поверхности, измеренные величины необходимо скорректировать (рис. В). Дополнительную информацию см. в Руководстве по эксплуатации. Предельные значения метрологических характеристик (MPE/MPL) IN 0,01 мм 0,002 мм Обороты указателя 1 2 Обороты указателя 1 2 Диапазон отклонения, fe 10 мкм 20 мкм 4 мкм 8 мкм Общий диапазон отклонения, fges 13 мкм 23 мкм 6 мкм 10 мкм >г Предел воспроизводимости, fw 3 мкм 1 мкм 12 Макс. гистерезис, fu 3 мкм 2 мкм Измерительное усилие 0,12 Н 0,25 Н G-7 Рычажные индикаторы
