Механическая обработка на станках токарным инструментом Walter Справочная информация Обзор режущих геометрий токарных сменных режущих пластин без задних углов

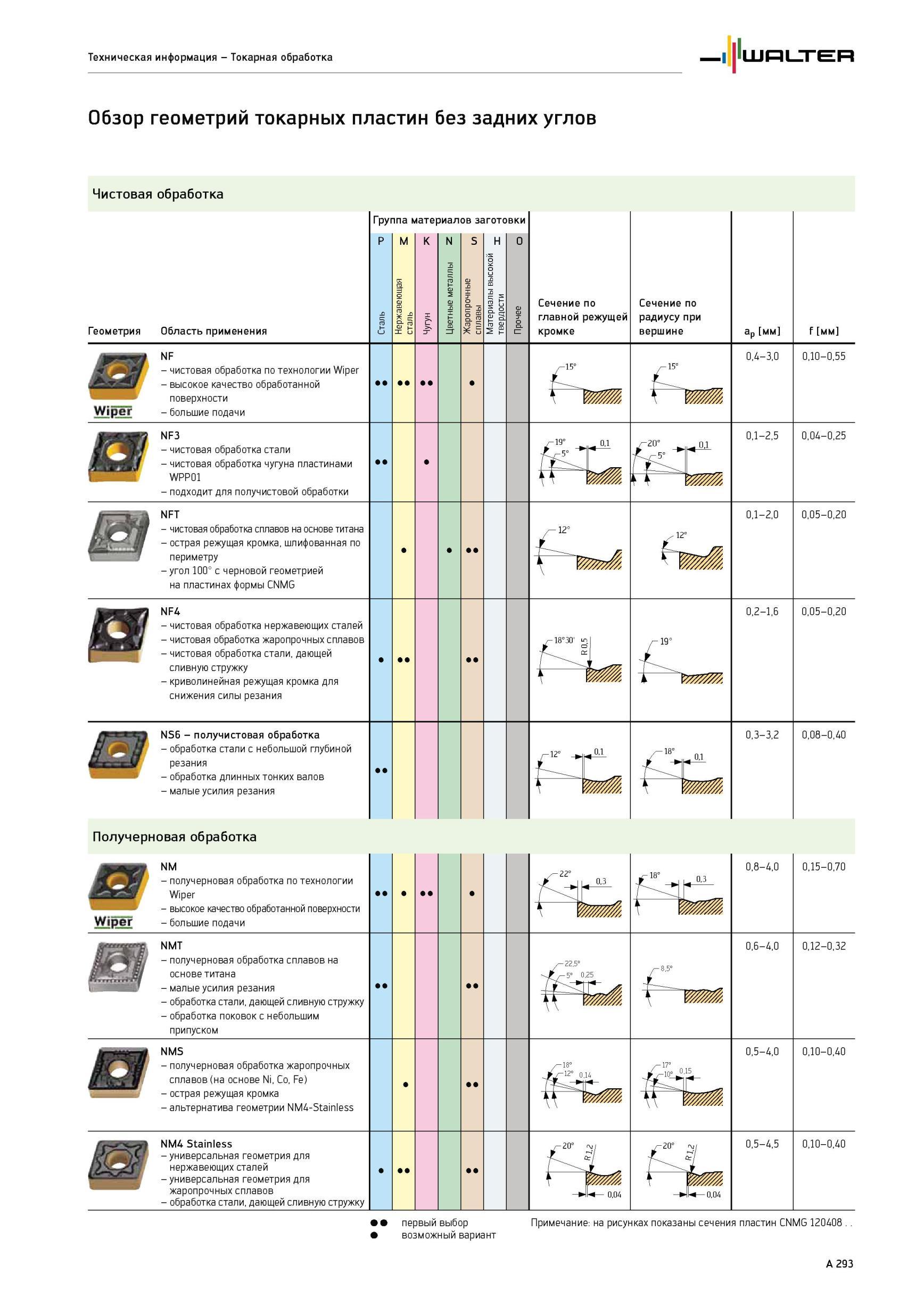

297 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A293

297 Механическая обработка на станках токарным инструментом Walter Справочная информация Обзор режущих геометрий токарных сменных режущих пластин без задних углов Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A293

Механическая обработка на станках токарным инструментом Walter Справочная информация Обзор режущих геометрий токарных сменных режущих пластин без задних углов

Механическая обработка на станках токарным инструментом Walter Справочная информация Обзор режущих геометрий токарных сменных режущих пластин без задних углов Чистовая обработка Геометрия Область применения Группа материалов заготовки P M K N S H O Сечение по главной режущей кромке Сечение по радиусу при вершине ap мм f мм NF - чистовая обработка по технологии Wiper - высокое качество обработанной поверхности - большие подачи 0.4-3.0 0,10-0,55 NF3 - чистовая обработка стали - чистовая обработка чугуна пластинами WPP01 - подходит для получистовой обработки 19° 0,1 20° 0,1 5° 0,1-2,5 0,04-0,25 NFT - чистовая обработка сплавов на основе титана - острая режущая кромка, шлифованная по периметру угол 100° с черновой геометрией на пластинах формы CNMG 0,1-2,0 0,05-0,20 NF4 - чистовая обработка нержавеющих сталей - чистовая обработка жаропрочных сплавов - чистовая обработка стали, дающей сливную стружку - криволинейная режущая кромка для снижения силы резания 0,2-1,6 шш. 0,05-0,20 NS6 - получистовая обработка - обработка стали с небольшой глубиной резания - обработка длинных тонких валов - малые усилия резания 0,3-3,2 1 Получерновая обработка NM - получерновая обработка по технологии Wiper - высокое качество обработанной поверхности - большие подачи 0,8-4,0 0,08-0,40 0,15-0,70 NMT - получерновая обработка сплавов на основе титана - малые усилия резания - обработка стали, дающей сливную стружку - обработка поковок с небольшим припуском 0,6-4,0 0,12-0,32 NMS /. - получерновая обработка жаропрочных сплавов (на основе Ni, Co, Fe) - острая режущая кромка - альтернатива геометрии NM4-Stainless 0,5-4,0 0,10-0,40 NM4 Stainless - универсальная геометрия для нержавеющих сталей - универсальная геометрия для жаропрочных сплавов - обработка стали, дающей сливную стружку 0,04 0,5-4,5 0,10-0,40 первый выбор возможный вариант Примечание на рисунках показаны сечения пластин CNMG 120408 A 293 Сталь Нержавеющая сталь Чугун Цветные металлы Жаропрочные сплавы Материалы высокой твердости Прочее Техническая информация - Токарная обработка
