Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

Механическая обработка чугуна алюминия и алюмиевых сплавов на металлорежущих станках Монолитные твердосплавные спиральные сверла Mitsubishi МАЕ MAS

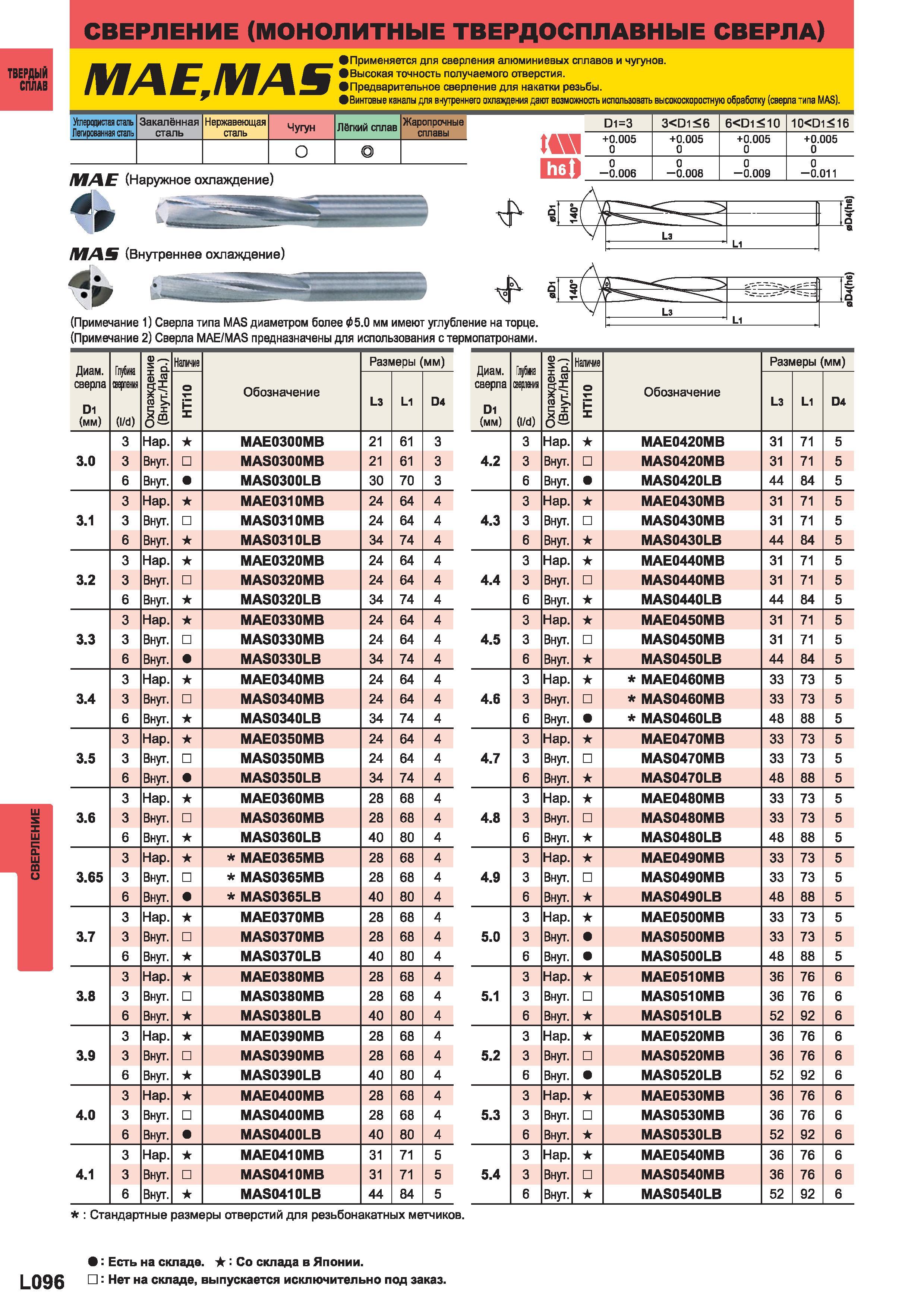

1174 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.L096

1174 Механическая обработка чугуна алюминия и алюмиевых сплавов на металлорежущих станках Монолитные твердосплавные спиральные сверла Mitsubishi МАЕ MAS Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. L096

Механическая обработка чугуна алюминия и алюмиевых сплавов на металлорежущих станках Монолитные твердосплавные спиральные сверла Mitsubishi МАЕ MAS

Механическая обработка чугуна алюминия и алюмиевых сплавов на металлорежущих станках Монолитные твердосплавные спиральные сверла Mitsubishi МАЕ MAS _ Данный металлорежущий инструмент из Японии обеспечивает высокую точность получаемого в заготовке отверстия. Предварительное сверление для накатки резьбы. Винтовые каналы для внутреннего охлаждения дают возможность использовать высокоскоростную обработку (сверла типа MAS). Сверление Твердый сплав Сверление Углеродистая сталь Легированная стать Закалённая сталь Нержавеющая сталь Чугун Лёгкий сплав Жаропрочные сплавы О D13 3D16 6D110 10D116 +0.005 +0.005 +0.005 +0.005 0 0 0 0 0 0 0 0 -0.006 -0.008 -0.009 -0.011 МАЕ (Наружное охлаждение) MAS (Внутреннее охлаждение) 40- М (Примечание 1) Сверла типа MAS диаметром более 05.0 мм имеют углубление на торце. (Примечание 2) Сверла MAE MAS предназначены для использования с термопатронами. Диаметр сверла D1 (мм) Глубина сведения (l d) Охлаждение 1 (Внут. Нар.) Наличие Обозначение Размеры (мм) 0И1Н L3 L1 4 3 Нар. МАЕ0300МВ 21 61 3 3.0 3 Внуг. MAS0300MB 21 61 3 6 Внут. MAS0300LB 30 70 3 3 Нар. МАЕ031ОМВ 24 64 4 3.1 3 Внут. MAS031ОМВ 24 64 4 6 Внут. MAS0310LB 34 74 4 3 Нар. МАЕ0320МВ 24 64 4 3.2 3 Внуг. MAS0320MB 24 64 4 6 Внуг. MAS0320LB 34 74 4 3 Нар. МАЕ0330МВ 24 64 4 3.3 3 Внут. MAS0330MB 24 64 4 6 Внут. MAS0330LB 34 74 4 3 Нар. МАЕ0340МВ 24 64 4 3.4 3 Внуг. MAS0340MB 24 64 4 6 Внуг. MAS0340LB 34 74 4 3 Нар. МАЕ0350МВ 24 64 4 3.5 3 Внут. MAS0350MB 24 64 4 6 Внут. MAS0350LB 34 74 4 3 Нар. МАЕ0360МВ 28 68 4 3.6 3 Внуг. MAS0360MB 28 68 4 6 Внуг. MAS0360LB 40 80 4 3 Нар. МАЕ0365МВ 28 68 4 3.65 3 Внут. MAS0365MB 28 68 4 6 Внут. MAS0365LB 40 80 4 3 Нар. МАЕ0370МВ 28 68 4 3.7 3 Внут. MAS0370MB 28 68 4 6 Внуг. MAS0370LB 40 80 4 3 Нар. МАЕ0380МВ 28 68 4 3.8 3 Внуг. MAS0380MB 28 68 4 6 Внут. MAS0380LB 40 80 4 3 Нар. МАЕ0390МВ 28 68 4 3.9 3 Внут. MAS0390MB 28 68 4 6 Внуг. MAS0390LB 40 80 4 3 Нар. МАЕ0400МВ 28 68 4 4.0 3 Внуг. MAS0400MB 28 68 4 6 Внут. MAS0400LB 40 80 4 3 Нар. МАЕ041 ОМВ 31 71 5 4.1 3 Внут. MAS041 ОМВ 31 71 5 6 Внут. MAS0410LB 44 84 5 VI La L1 Диаметр сверла D1 (мм) Глубша ирии (l d) Охлаждение 1 (Внут. Нар.) Наличие Обозначение Размеры (мм) HTi10 L3 L1 4 3 Нар. МАЕ0420МВ 31 71 5 4.2 3 Внуг. MAS0420MB 31 71 5 6 Внут. MAS0420LB 44 84 5 3 Нар. МАЕ0430МВ 31 71 5 4.3 3 Внут. MAS0430MB 31 71 5 6 Внут. MAS0430LB 44 84 5 3 Нар. МАЕ0440МВ 31 71 5 4.4 3 Внуг. MAS0440MB 31 71 5 6 Внуг. MAS0440LB 44 84 5 3 Нар. МАЕ0450МВ 31 71 5 4.5 3 Внут. MAS0450MB 31 71 5 6 Внут. MAS0450LB 44 84 5 3 Нар. МАЕ0460МВ 33 73 5 4.6 3 Внуг. MAS0460MB 33 73 5 6 Внуг. MAS0460LB 48 88 5 3 Нар. МАЕ0470МВ 33 73 5 4.7 3 Внут. MAS0470MB 33 73 5 6 Внут. MAS0470LB 48 88 5 3 Нар. МАЕ0480МВ 33 73 5 4.8 3 Внуг. MAS0480MB 33 73 5 6 Внуг. MAS0480LB 48 88 5 3 Нар. МАЕ0490МВ 33 73 5 4.9 3 Внут. MAS0490MB 33 73 5 6 Внут. MAS0490LB 48 88 5 3 Нар. МАЕ0500МВ 33 73 5 5.0 3 Внут. MAS0500MB 33 73 5 6 Внуг. MAS0500LB 48 88 5 3 Нар. МАЕ0510МВ 36 76 6 5.1 3 Внуг. MAS0510MB 36 76 6 6 Внут. MAS0510LB 52 92 6 3 Нар. МАЕ0520МВ 36 76 6 5.2 3 Внут. MAS0520MB 36 76 6 6 Внуг. MAS0520LB 52 92 6 3 Нар. МАЕ0530МВ 36 76 6 5.3 3 Внуг. MAS0530MB 36 76 6 6 Внут. MAS0530LB 52 92 6 3 Нар. МАЕ0540МВ 36 76 6 5.4 3 Внут. MAS0540MB 36 76 6 6 Внут. MAS0540LB 52 92 6 Стандартные размеры отверстий для резьбонакатных метчиков. Есть на складе Со склада в Японии. L096 Нет на складе выпускается исключительно под заказ. Монолитные твердосплавные свёрла Применяется для сверления алюминиевых сплавов и чугунов.




См.также / See also :

Сверла Mitsubishi монолитные, с напайными и сменными режущими пластинами



Сверла Конструкция / Parts of a drill

Скорость резания от диаметра Таблица / Surface speed to RPM conversion

Формулы для расчета сверления / Formulas for drilling

Диаметр отверстия под резьбу / Tap drill sizes

Сверление отверстий в металле / Drill a hole in metal

Оснастка для сверлильных и фрезерных станков / Tool holders for drilling and milling

Перевод дюймов в мм Таблица / Inches to mm Conversion table

Обработка глубоких отверстий / Deep hole drilling




Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

1171 Сверление Рекомендуемые режимы резания Mitsubishi Тип LB Обрабатываемый материаг Алюминиевые сплавы (Si5%) Алюминиевые сплавы (5% Si 10%) Алюмини Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0931171 1172 Монолитные твердосплавные свёрла Mitsubishi УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ СЕРИИ MNS L/ D 3 5 8 Крепление сверла Цанговый патрон с упорным подшипником Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0941172 1173 Наглядные указания японской промышленной компании Митсубиси по построению технологического процесса при сверлении отверстий Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0951173 Наглядные указания японской промышленной компании Митсубиси по построению технологического процесса при сверлении отверстий1175 Стандартные размеры отверстий для резьбонакатных метчиков Диаметр сверла 1 (мм) Глубиа сверления (l d) 0 1 - ft Наличие Обозначение Размеры (мм) Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0971175 1176 Монолитные твердосплавные свёрла Mitsubishi МАЕMAS Диаметр сверла 1 (мм) Глубина (I d) Охлаждение 1 (Внут Нар ) Наличие Обозначение Размеры (мм) Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0981176 1177 Стандартные размеры отверстий для резьбонакатных метчиков Твердый сплав Диаметр сверла 1 (мм) Глубина (I d) Охлаждение 1 (Внут Нар ) Наличие Обоз Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0991177
