Машинные сборные развертки Walter R 4061 для обработки глухих цилиндрических отвертий Dc Диапазон диаметров осевого режущего инструмента 8-25 мм

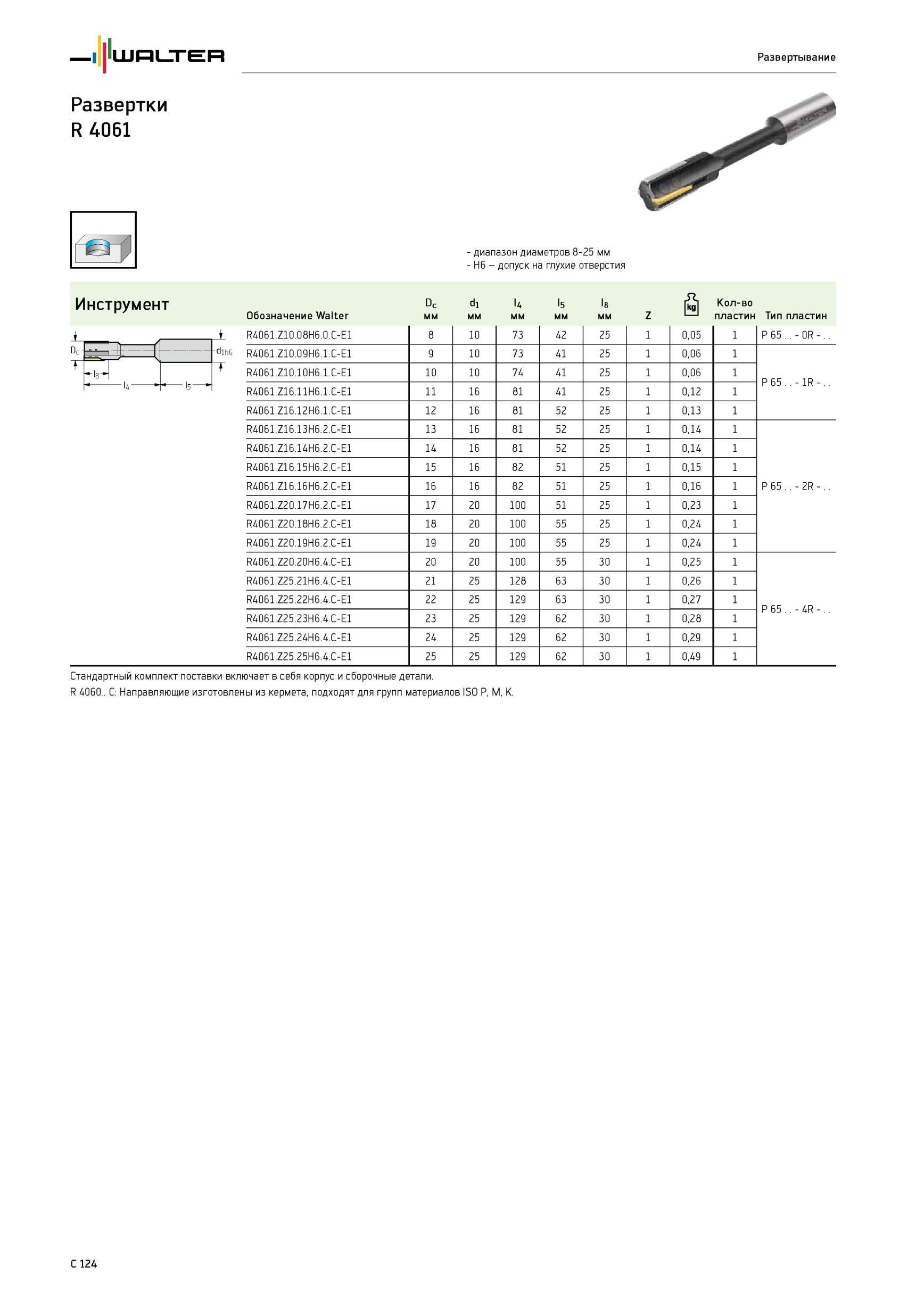

854 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.C124

854 Машинные сборные развертки Walter R 4061 для обработки глухих цилиндрических отвертий Dc Диапазон диаметров осевого режущего инструмента 8-25 мм Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. C124

Машинные сборные развертки Walter R 4061 для обработки глухих цилиндрических отвертий Dc Диапазон диаметров осевого режущего инструмента 8-25 мм

Машинные сборные развертки Walter R 4061 для обработки глухих цилиндрических отвертий Dc Диапазон диаметров осевого режущего инструмента 8-25 мм _ H6 - допуск на глухие отверстия Инструмент Dc d1 l4 l5 l8 Количество Обозначение Walter мм Z пластин Тип пластин R4061.Z10.08H6.0.C-E1 8 10 73 42 25 1 0,05 1 P65..-0R - R4061.Z10.09H6.1.C-E1 9 10 73 41 25 1 0,06 1 P65. - 1R - R4061.Z10.10H6.1.C-E1 10 10 74 41 25 1 0,06 1 R4061.Z16.11H6.1.C-E1 11 16 81 41 25 1 0,12 1 R4061.Z16.12H6.1.C-E1 12 16 81 52 25 1 0,13 1 R4061.Z16.13H6.2.C-E1 13 16 81 52 25 1 0,14 1 P65..-2R - R4061.Z16.14H6.2.C-E1 14 16 81 52 25 1 0,14 1 R4061.Z16.15H6.2.C-E1 15 16 82 51 25 1 0,15 1 R4061.Z16.16H6.2.C-E1 16 16 82 51 25 1 0,16 1 R4061.Z20.17H6.2.C-E1 17 20 100 51 25 1 0,23 1 R4061.Z20.18H6.2.C-E1 18 20 100 55 25 1 0,24 1 R4061.Z20.19H6.2.C-E1 19 20 100 55 25 1 0,24 1 R4061.Z20.20H6.4.C-E1 20 20 100 55 30 1 0,25 1 P 65 - 4R - R4061.Z25.21H6.4.C-E1 21 25 2 СО 63 30 1 0,26 1 R4061.Z25.22H6.4.C-E1 22 25 9 2 63 30 1 0,27 1 R4061.Z25.23H6.4.C-E1 23 25 9 2 62 30 1 0,28 1 R4061.Z25.24H6.4.C-E1 24 25 9 2 62 30 1 0,29 1 R4061.Z25.25H6.4.C-E1 25 25 129 62 30 1 0,49 1 Стандартный комплект поставки включает в себя корпус и сборочные детали. R 4060.. C Направляющие изготовлены из кермета, подходят для групп материалов ISO P, M, K. C 124 Развертывание Развертки R 4061 Развертки
